Building a timemachine
Potence p2p
La potence p2p timemachine a été conçue pour offrir de multiples ajustements à l'aide d'un seul kit de pièces. C'est un système
modulaire qui utilise plusieurs éléments pouvant être combinés de différentes façons pour obtenir différentes hauteurs et longueurs.
Pour choisir quels éléments installer afin d'obtenir un position du guidon définie, consulter le chapitre "Positionnement"

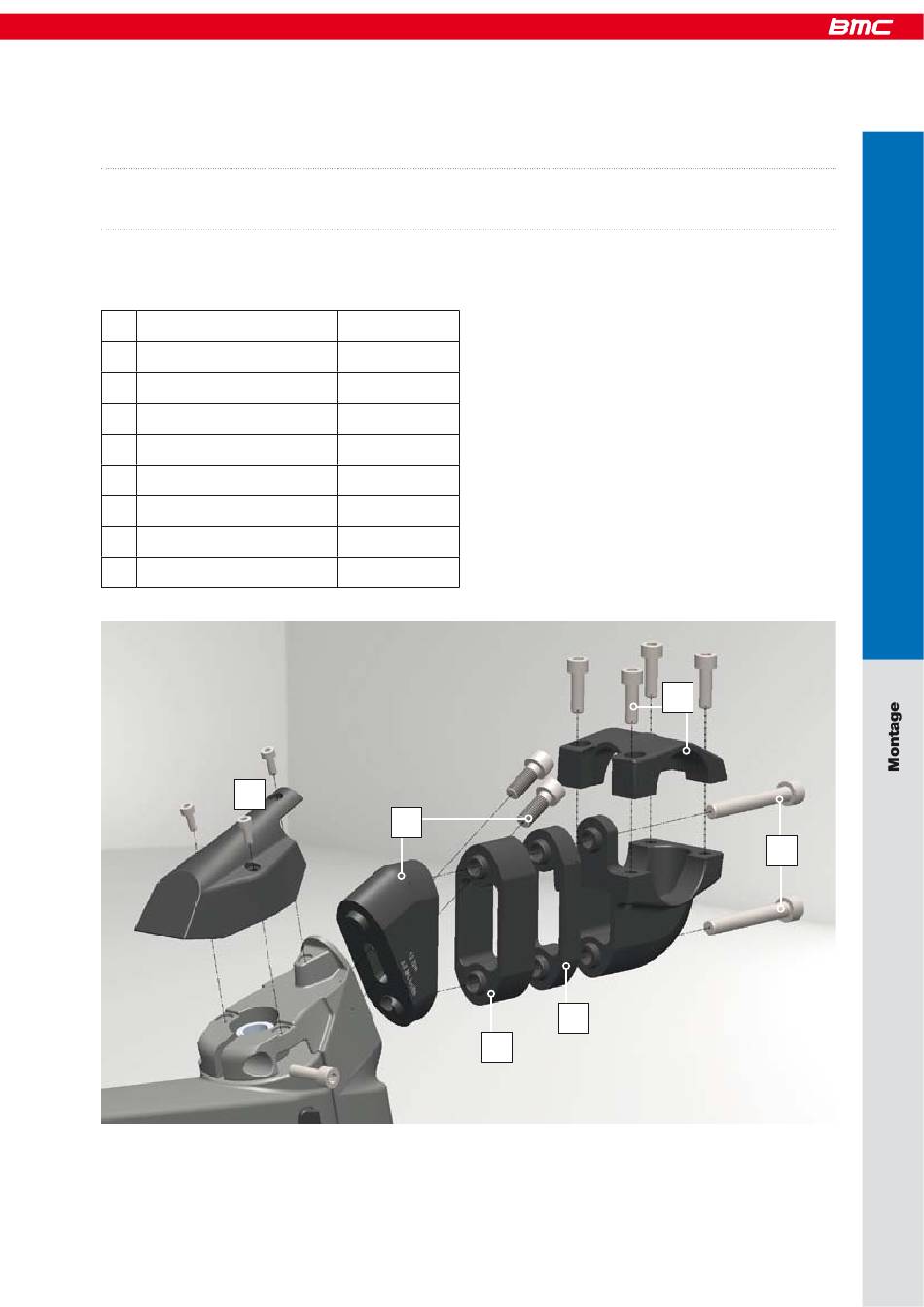

Vue d'ensemble

Description
1 Bride de serrage et vis
2 Corps de potence
Cale angulaire 10° et vis
3 Cale angulaire 30° et vis
4 Entretoise longueur 10mm
5 Entretoise longueur 20mm
6 Vis de maintien
7 Capot de potence
7
- Chaque élément peut être pivoté à 180° pour modifier la position.
- Il est possible d'utiliser 1, 2 ou aucune entretoise de longueur.
- 2 cales angulaires différentes sont livrées avec la potence, il n'est pas possible de monter la potence sans cale angulaire.
Pièce N°
210520
210520
210522
210523
210521
210521
210521
210524
3
5
2
4
30 | 31
6
