MAXDATA PLATINUM 520/220
Guide d'installation pour le kit de glissières à
monter en rack
Nomenclature
Voici la liste de toutes les pièces à rassembler pour l'installation. Chacune d'elles est désignée par
une lettre qui sera reprise dans le guide d'installation.
Rail externe
Rail du milieu
REMARQUE
Les vis à tête fraisée ne sont pas nécessaires.
Conseil : les clients qui possèdent un rack Maxdata peuvent installer le serveur plus facilement en
utilisant les vis, les rondelles et les écrous de serrage de leur armoire.

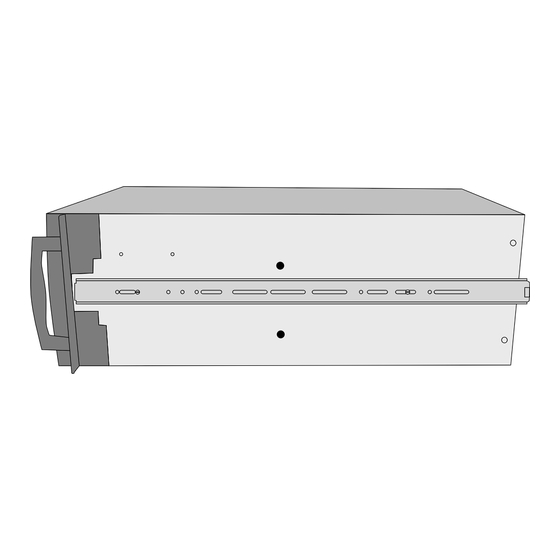

Serveur MAXDATA PLATINUM 520/220
Rail interne
Le rail du milieu (B) est glissé
dans le rail externe (A) et le
rail interne (C) est ensuite
inséré dans le rail du milieu
(B).
Extrémité du support
Vis à tête ronde, grande
Vis à tête ronde, petite
Écrou
Plaque perforée avec trous
taraudés
7
