Dessin D'ensemble Atf 400-Rc - ProMinent Ultromat AT-RC Série Mode D'emploi

Annexe
e c d
1"
DN 25
chamber 1
b
Die ausgeführten Abmessungen können
bedingt durch den eingesetzten Werkstoff um +/- 1,5
von den angegebenen Maßen abweichen.
Positionen:
Standardausführung :
a. Behälter PP
b. Wasserverrohrung
in PVC/Messing,
alle Dichtungen in EPDM
c. Einspül- und Vermischungseinrichtung
d. Trockengutdosierer PP
inkl. Heizung,
Lockerungsrad
e. Rührwerke in 1. und 2. Kammer
f. Schaltschrank
g. Niveausonde
Page 44
12.7

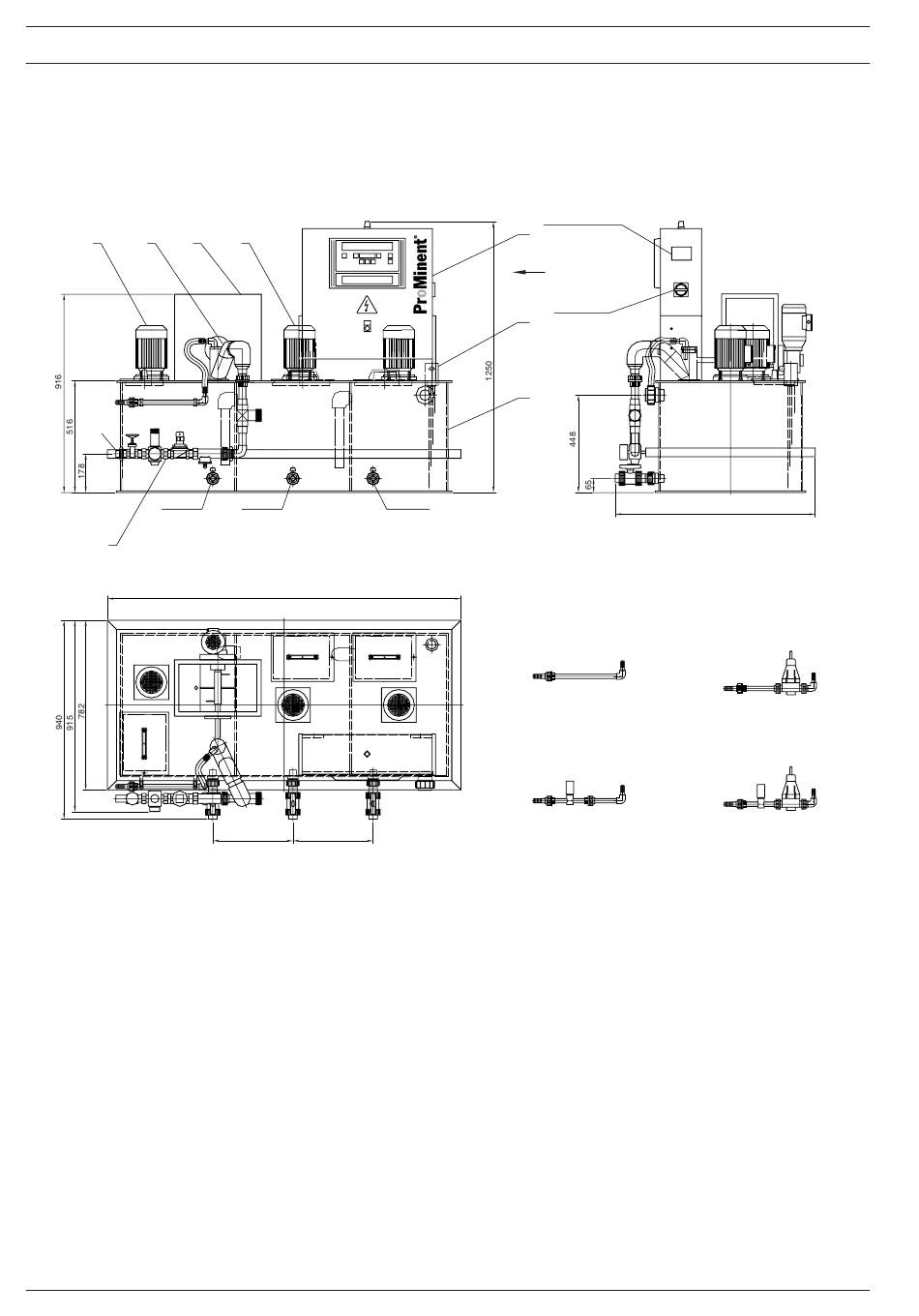

Dessin d'ensemble ATF 400-RC

e
Ultromat ATF
DN40
DN 25 DN 25
chamber 2 chamber 3
1632
370 370
Depending on the used materials, dimensions
shown in this drawing may tolerate +/- 1.5 .
Positions:
standard equipment:
a. tank PP
b. water piping
made of PVC/brass,
all gaskets made of EPDM
c. mixing vessel
d. powder feeder and hopper
incl. heating,
aerating wheel
e. stirrer in chamber 1 & 2
f. control panel
g. level sensor
Typenschild
nameplate
Plague signalétigue
f
A
Hauptschalter
main switch
Sectionneur
g
a
FLK-Verrohrung
Liquid-piping / Tuyauterie dosage concentrat
Standard / standard / standard
mit Option 7 (Strömungswächter)
with option 7 (flow monitor)
avec option 7 (contrôleur de dosage)
Tolérance générale +/- 1,5 liée a la matière utilisée.
Positions:
Version standard:
a. Cuve en PP
b. Armature hydraulique
En PVC/Laiton
tous les joints en EPDM
c. Armature d'humidification et de mélange
d. Doseur de pulvérulent. PP
avec bague chauffante,
roue d'ameublissement
e. Agitateur dans les chambres 1 et 2
f. Coffret de commande
g. Sonde de niveau
view A
940
mit / with Option DHV
avec option DHV
mit / with Option DHV + Option 7
avec option DHV + option 7
ProMinent ®
