Manuels Connexes pour Eneo IPB-73M2812M0A
Sommaire des Matières pour Eneo IPB-73M2812M0A

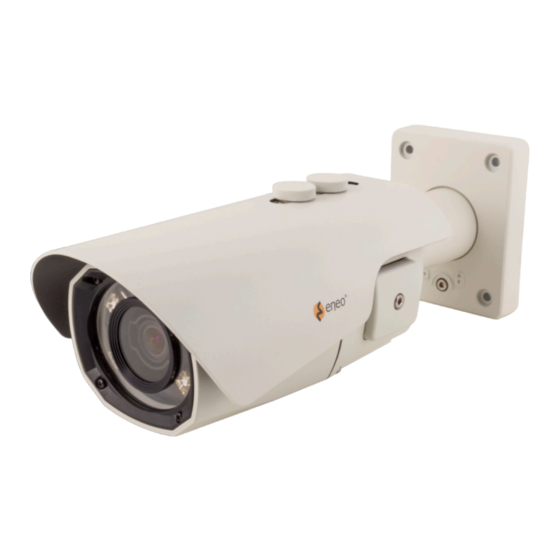

- Page 1 Quick Installation Guide 1/2.8” Network Camera, 3MP, 2048x1536, Day&Night, D-WDR, 2.8-12mm, Infrared, Outdoor IPB-73M2812M0A...
- Page 2 Table of content Parts supplied .......................5 Part names ........................6 Installation instructions ....................7 Pan & Tilt adjustments ..............................8 Power supply connections ............................10 Quick Network Setup ....................11 Web viewer description .............................. 12 Player control & Display ............................12 PTZ Control .................................. 13 Setup Menu Table ..............................
- Page 3 Safety instructions General safety instructions • • Keep the operating instructions in a safe place for later use. • Installation, commissioning and maintenance of the system may only be carried out by authorised individuals and in accordance with the installation instructions - ensuring that all applicable standards and guidelines are followed.
- Page 4 Class A device note This is a Class A device. This device can cause malfunctions in the living area; in such an event, the operator may need to take appropriate measures to compensate for these. WEEE (Waste Electronical & Electronic Equipment) Correct Disposal of This Product (Applicable in the European Union and other European countries with separate collection systems).
- Page 5 Parts supplied • Network Camera • Operating Instruction • CD • Mounting Template • Cable Signal Sticker • Plastic Anchor: 6 x 30mm (4x) • Mounting Screw: 4 x 30mm (4x) • Assembly Screw: 4 x 15mm (4x) • Torque Wrench: 3mm (1x) •...
- Page 6 Part names Sunshield bolt Sunshield Ethernet & Power cable Dual window Bracket Easy bracket Front case Rear case Lock/Unlock screw Micro SD Card slot Reset button LED Control switchl...
- Page 7 Installation instructions CAUTION: The camera’s base should be attached to a structural object, such as concrete, hard wood, wall stud or ceiling rafter that supports the weight of the camera. If necessary use appro- priate mounting material (e.g. anchors) instead of the material enclosed with the camera.
- Page 8 CAUTION: Extreme care should be taken NOT to scratch the window in front of lens. Care should be taken the cable is NOT to be damaged, kinked or exposed in the hazardous area. Do not expose the camera directly to a strong light source such as the sun or spot light.
- Page 9 3. Inclination limit (Horizontal image alignment): Inclination limited to +/-90° max. ±90° Lock / Unlock screw Torque wrench...
- Page 10 Power supply connections Make sure the power is removed before the installation. Camera can work with either 24VAC or 12VDC, dual voltage power and PoE (IEEE Std. 802.3af ). Primary and secondary grounds are completely isolated to avoid the possible ground loop problems. 1.
- Page 11 IP addresses. The network camera‘s default IP address is: 192.168.1.10. 4. Right clicking the device name in the eneo Scan Device tool will bring up the context menu. Use the ‘Open Device Web Site’ option to access the camera.
- Page 12 Web viewer description (A) Menu button : Click the button to show or hide the setup menu bar. (B) Model name : Show a camera model name connected. (C) Select Language : Set the web viewer language English, Deutsch or French. (D) Main setup menu bar : Set the camera or network functions.
- Page 13 (4) Microphone: Enable or Disable the microphone. (5) Record: Record the current video on display. (7) Full Screen: Expand the current windows into maximum monitor size. Clicking ESC button or right button on mouse to back to the normal view. (8) Custom: Move the control bar to make preferred window size.
- Page 14 Setup Menu Table Category Menu Player Control Pause, Snapshot, Speaker, Microphone, Record Display Window Fit, Full Screen, Custom LIVE VIEW Video Stream Stream1, Stream2, Stream3 Protocol HTTP, TCP, UDP PTZ Contol Zoom, Focus, Push AF PLAYBACK Event Search, Timeline Search, Timeline Bar Information General, System Information, Open source Information Source...
- Page 15 Compression, Sample rate, Bitrate, Input Volume, Output Audio Volume, Audio auto activation on ONVIF access Record Overwrite when storage is full, Continuous record setting Record Schedule Storage Format, Remove, Storage Information Triggers Motion, VCA, Tamper, Alarm In, System, Manual, Network, Timer, Day/Night Event SETUP...
- Page 16 Quick Setup Information The Information shows the camera information such as Model name, MAC address, IP address, Zeroconf IP address, Firmware version, Server time, Running time, CPU Usage, Incoming/Outcoming Bandwith and Open source list. Users group automatically and shows the permission status to access the menus. •...
- Page 17 To add a new user: 1. Click the Add tab, and type a new user name. (1 to 14 alphanumeric characters). User names are not case sensitive. Passwords are case sensitive. 3. Select one of the groups you wish to assign to the user. 4.
- Page 18 Date & Time Current Time Shows the current date and time. New Time Select one of the server time. • Synchronize with computer time: Sets the time according to the clock on your computer. • Set manually: Using this option allows you to manu- ally enter the date and time.
- Page 19 Network assigns an IP address to the device if there is a device on the network. Obtain IP address via DHCP : Select the choice box if you want to assign the IP address from DHCP server automatical- ly, and then the remaining setting are read-only text.
- Page 20 Further information site at www.eneo-security.com to receive the latest functionality for your product. The manual, and other software tools are available on the eneo website at www.eneo-se- curity.com or on the included CD. Information on compatible video management software solutions can be found in the...
- Page 21 Inhalt Lieferumfang ......................24 Bezeichnungen von Gerätekomponenten ............25 Installationsanweisungen ..................26 Einstellung von Schwenkung und Neigung ..................... 27 Stromversorgungsanschlüsse ..........................29 ................30 Beschreibung des Web-Viewers ........................... 31 Player-Steuerung & Anzeige ..........................31 PTZ-Steuerung ............................... 32 ......................33 ....................35 Information ..................................
- Page 22 Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorge- nommen und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden.
- Page 23 • Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1 m zum Scheinwerfer einzuhalten. • Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder Mikroskop) betrachten, da sie eine Augengefährdung verursachen kann, LED Klasse 1M. •...
- Page 24 Lieferumfang • Netzwerk Kamera • Betriebsanleitung • CD • Bohrschablone • Kabelsignal-Aufkleber • • Befestigungsschraube: 4 x 30mm (4x) • Montageschraube: 4 x 15mm (4x) • Inbusschlüssel: 3mm (1x) • Kupplung für RJ45 Kabel (1x) • Steckverbinder: (1x) • "Easy Bracket"-Halterung...
- Page 25 Bezeichnungen von Gerätekomponenten Bolzen für Sonnenschutzdach Sonnenschutzdach Ethernet- und Stromkabel Doppelglasiges Fenster "Easy Bracket"-Halterung Kamerahalter Vorderes Gehäuse Hinteres Gehäuse Schraube zum Verriegeln/Entriegeln Schlitz für microSD-Karte Reset-Taste LED-Steuerung Schalter...
- Page 26 Installationsanweisungen 1. Halten Sie die Bohrschablone an die Installationsstelle und bohren Sie die Löcher in Decke oder Wand, falls erforderlich. Die "Easy Bracket"-Halterung kann nicht an der Decke angebracht werden. 2. Setzen Sie die "Easy Bracket"-Halterung an die Stelle mit den vorgebohrten Löchern und befestigen Sie sie mit den Befestigungsschrauben (4 x 30 mm).
- Page 27 ACHTUNG: Die Kamerahalterung sollte an einem Bauelement wie etwa Beton, Hartholz, einem Wandständer oder Deckenbal- ken befestigt werden, welches das Gewicht der Kamera trägt. Verwenden Sie, falls erforderlich, geeignetes Befestigungsmateri- al (z.B. Dübel) anstelle des mitgelieferten Materials. ACHTUNG: Achten Sie besonders darauf, das Fenster vor dem Objektiv NICHT zu verkratzen.
- Page 28 2. Neigungswinkel: Die Neigung ist bei Wand- (bzw. Decken)-Installation auf min. 0°(2°) bis max. 90° begrenzt, wobei vorausgesetzt wird, dass die Neigung des Kameramoduls in Bezug auf die Wand (bzw. Decke) 0° ist, d.h., dass das Bild horizontal ausgerichtet ist. 90°...
- Page 29 Stromversorgungsanschlüsse Stellen Sie vor der Installation sicher, dass die Spannungszufuhr unterbrochen ist. Die Kamera kann entweder mit 12VDC oder 24VAC, doppelte Spannungsversorgung und PoE (IEEE Std. 802.3af ) betrieben werden. Primäre und sekundäre Masse sind vollständig voneinander isoliert, um mögliche Probleme durch Erdungsschleifen zu vermeiden. 1.
- Page 30 Standard-IP-Adresse zurückgesetzt. In diesem Fall fügen Sie mehrere Kameras bit- IP-Adressen zu vermeiden. Die Standard-IP-Adresse der IP-Kamera ist: 192.168.1.10. 4. Klicken Sie mit der rechten Maustaste auf den Gerätenamen im eneo Scan Device Tool, um das Kontextmenü anzuzeigen. Wählen Sie die Option ‘Open Device Web Site’...
- Page 31 Beschreibung des Web-Viewers (A) Menütaste: Klicken Sie auf diese Taste zum Anzeigen oder Verbergen des (B) Modellname: Zeigt den Modellnamen der verbundenen Kamera an. (C) Sprache auswählen: Wählen Sie Englisch, Deutsch oder Französisch als Web-Viewer-Sprache. Netzwerk-Funktionen. (E) Kameraüberwachungsfenster: Zeigt das Video oder die Funktion der aktuell verbundenen Kamera an.
- Page 32 (1) Pause: Anhalten des aktuellen Videos. (2) Snapshot: Nehmen Sie ein Standbild von einem aktuell auf der Anzeige darge- stellten Bild auf. Unterstützt das Anzeigen, Ausdrucken und Speichern in der Original-Bildgröße. (3) Lautsprecher: Aktivieren oder deaktivieren Sie den Lautsprecher. (4) Mikrofon: Aktivieren oder deaktivieren Sie das Mikrofon. (5) Aufnahme: Zeichnen Sie das aktuell angezeigte Video auf.
- Page 33 Menü Kategorie Player-Steuerung Pause, Snapshot, Lautsprecher, Mikrofon, Aufnahme Anzeige Video Stream Stream1, Stream2, Stream3 LIVE-BILD Protokoll HTTP, TCP, UDP PTZ-Steuerung Zoom, Fokus, Push AF Ereignissuche, Zeitleistensuche, Zeitleiste WIEDERGABE Information Allgemein, System Information, Open Source Informationen Quelle Stream1/2/3, Snapshot Helligkeit, Kontrast, Sättigung, Farbton, Schärfe, Bildumkehr Allgemein aktivieren, Bild spiegeln aktivieren...
- Page 34 Kompression, Abtastrate, Bitrate, Eingangspegel, Ausgan- Audio gspegel, automatische Audioaktivierung bei ONVIF-Zugri Bei vollem Speicher überschreiben, Aufnahme Einstellungen für Daueraufnahme Aufnahme Zeitplan Speicher Formatieren, Entfernen, Speicherinformationen Bewegung, VCA, Manipulation, Alarmeingang, System, Auslöser Manuell, Netzwerk, Timer, Tag/Nacht Aufnahme, Alarmausgang, E-Mail, FTP, Video Boost, KONFIGURATION Ereignis Aktionen...
- Page 35 Information Die Informationen zeigen die grundlegenden Daten über die Kamera an wie Modellna- me, MAC-Adresse, IP-Adresse, Zeroconf-IP-Adresse, Firmware version, Server time, Running time, CPU Usage, Incoming/Outcoming Bandwith und Open source list. Benutzer Benutzerkonten können hinzugefügt, geändert oder gelöscht werden. Die Benutzerrech - te hängen automatisch von der Benutzergruppe ab und zeigen die Berechtigungsstatus •...
- Page 36 ten zu verwalten. Hinzufügen Zum Hinzufügen eines neuen Benutzers: 1. Klicken Sie auf Hinzufügen und geben Sie einen neuen Benutzernamen ein. (1 bis 14 alphanumerische Zeichen). Bei den Benutzernamen wird nicht zwischen Groß- und Kleinschreibung unterschieden. 2. Geben Sie ein Passwort ein und tippen Sie diesen anschließend zur Bestätigung erneut ein.
- Page 37 Entfernen Zum Entfernen eines Benutzers: 1. Wählen Sie den Namen des Benutzers aus der Benutzerliste aus, den Sie entfernen möchten. 2. Klicken Sie auf Löschen. In einem Dialogfeld werden Sie um Bestätigung gebeten. entfernt. Datum/Uhrzeit Aktuelle Uhrzeit Zeigt das aktuelle Datum und die aktuelle Uhrzeit an. Neue Uhrzeit Wählen Sie eine Server-Zeit aus.
- Page 38 Netzwerk ist, weist dieser Netzwerkgeräten automatisch eine IP-Adresse zu. Obtain IP address via DHCP (IP-Adresse von DHCP-Server beziehen): Markieren Sie das Optionsfeld, wenn Sie die IP-Adresse automatisch vom DHCP-Server zuweisen lassen wollen, in diesem Fall können die übrigen Einstellungen nicht verändert werden.
- Page 39 Netzwerke und Netzwerksegmente angeschlossen sind. Weitere Informationen Bitte halten Sie die Firmware stets aktuell, damit Sie die neuesten Funktionen des Geräts www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com oder auf der mitgelieferten CD verfügbar. Kategorie Videomanagement unter www.eneo-security.com.
- Page 40 Contenu Matériel livré ......................43 Noms des pièces ....................... 44 Instructions d'installation ..................45 Réglages Panoramique/Inclinaisons ........................46 Connexions d'alimentation ............................ 48 ................49 Description de la visionneuse web (Web viewer) ..................50 ......................... 50 Commande PTZ ..............................51 ........................52 ....................
- Page 41 Instructions de sécurité Consignes de sécurité générales • Avant de brancher et de mettre en service le système, veuillez lire d'abord ces consignes de sécurité ainsi que la notice d'instructions. • Conservez soigneusement la notice d'instructions en vue d'une utilisation ultérieure. •...
- Page 42 • Une distance de sécurité > 1 m doit être respectée par rapport au projecteur dans un environnement sombre, quand on regarde directement dans le projecteur IR. • Les rayons invisibles des LED ne doivent pas être observés directement avec des instruments optiques (par ex.
- Page 43 Matériel livré • Caméra de réseau • Mode d'emploi • CD • Gabarit de perçage • Étiquette de signalisation du câble • Chevilles en plastique : 6 x 30 mm (4x) • • Vis de montage : 4 x 15 mm (4x) •...
- Page 44 Noms des pièces Boulon du pare-soleil Pare-soleil Câble Ethernet & câble d'alimentation Double vitre Support Easy bracket Panneau avant Panneau arrière Vis de verrouillage/déverrouillage Logement Carte Micro SD Bouton de réinitialisation Commutateur de commande DEL...
- Page 45 Instructions d'installation ATTENTION : solide, comme du bois dur, un mur, pilier ou poutre au plafond apte à supporter le poids de la caméra dôme. Si nécessaire, matériel fourni avec la caméra. 1. Placer le gabarit de montage à la position de montage et faire un trou dans le plafond ou dans le mur si nécessaire.
- Page 46 ATTENTION : Veillez à ne PAS endommager, déformer ou exposer le câble dans une zone dangereuse. Ne pas exposer directement la caméra à une source de lumière puissante, comme le soleil ou un projecteur. Réglages Panoramique/Inclinaisons • Dévisser la vis sur le support de la caméra à l'aide de la clé Torx fournie •...
- Page 47 3. Limite d'inclinaison (alignement horizontal de l'image) Inclinaison limitée à +/-90° max. ±90° Vis de verrouillage/ Clé Torx déverrouillage...
- Page 48 Connexions d'alimentation Assurez-vous que l´alimentation secteur est déconnectée avant l'installation. La caméra peut fonctionner en 24 V CA ou en 12 V CC ainsi qu’avec une alimentation bitension et par PoE (IEEE Std. 802.3af ). Les mises à la terre primaire et secondaire sont complètement isolées pour éviter les éventuels problèmes de boucle de masse.
- Page 49 1. Après avoir connecté la caméra au réseau, démarrez l’outil de balayage ‘eneo Scan Device’ (CD inclus). 2. Utilisez le bouton ‘Scan eneo’ (Balayer) pour trouver la caméra dans votre réseau. La caméra est réglée par défaut sur DHCP. S’il n’y a aucun serveur DHCP présent dans le réseau, la caméra vous renverra une adresse IP par défaut au bout d’un...
- Page 50 Description de la visionneuse web (Web viewer) ou français. de la caméra ou du réseau. caméra actuellement connectée. (F) Se déconnecter et quitter la visionneuse web (Web viewer)
- Page 51 (1) Pause : suspend la vidéo en cours. (2) Snapshot (Instantané) : permet de prendre une photo de l’image vidéo actuelle- tion de la taille d’origine de l’image), « print » (imprimer) et « save » (enregistrer). (3) Speaker (Haut-parleur) : activer ou désactiver le haut-parleur. (4) Microphone (Microphone) : activer ou désactiver le microphone.
- Page 52 Menu Catégorie Commande du lecteur Pause, instantané, haut-parleur, microphone, enregistrer LIVE VIEW Flux vidéo Stream1, Stream2, Stream3 rect) Protocole HTTP, TCP, UDP Commande PTZ Zoom, Fokus, Push AF Recherche par évènement, recherche chronologique, barre temporelle PLAYBACK (Lecture) Information Généralités, System information, Open source informations Source Stream1/2/3, Snapshot Luminosité, contraste, saturation,...
- Page 53 Compression , fréquence d'échantillonnage, débit binaire, Audio volume d'entrée, volume de sortie, activation automatique audio sur l’accès ONVIF Écraser lorsque le disque est plein, Enregistrement paramètres d'enregistrement continu Enregistrement Programmation Stockage Formater, supprimer, stocker des informations Déclencheurs Détection de mouvements, VCA, manipulation, entrée alarme, système, manuel, réseau, Temporisateur, Jour/Nuit Enregistrer, sortie alarme, e-mail, FTP, optimisation vidéo, Évènement...
- Page 54 Information Server time, Running time, CPU Usage, Incoming/Outcoming Bandwith and Open source list. Utilisateurs aux menus est indiqué. • • Group (Groupe) : indique l’autorisation accordée aux utilisateurs. • Authority (Autorité) : indique le type d’autorisation accordée pour accéder aux menus. Export/Import...
- Page 55 le compte utilisateur. Ajouter 1. Cliquez sur l’onglet Add (Ajouter) et tapez un nouveau nom d’utilisateur. (1 à 14 caractères alphanumériques). Les noms d’utilisateur ne sont pas sensibles à la casse. tères alphanumériques). Les mots de passe sont sensibles à la casse. 4.
- Page 56 1. Sélectionnez l’un des noms d’utilisateur à supprimer dans la liste d’utilisateurs. 2. Cliquez sur l’onglet Delete (supprimer). Une boîte de dialogue apparaît avec un d’utilisateurs. Date & heure Heure actuelle Indique la date et l’heure actuelles. Nouvelle heure Sélectionnez l’une des heures du serveur. •...
- Page 57 Réseau réseau. Obtenir l’adresse IP via le serveur DHCP : Les paramètres restants seront alors uniquement en lecture seule.
- Page 58 - lités de votre produit. Le manuel utilisateur et d’autres outils logiciels sont disponibles sur le site web eneo www.eneo-security.com ou sur le CD joint. Des informations concernant les solutions logicielles de gestion vidéo compatibles sont disponibles dans la catégorie Videomanagement (gestion des vidéos) sur www.eneo-se-...
- Page 60 VIDEOR E. Hartig GmbH Exclusive distribution through specialised trade channels only. VIDEOR E. Hartig GmbH Carl-Zeiss-Straße 8 63322 Rödermark/Germany Tel. +49 (0) 6074 / 888-0 Technical changes reserved Fax +49 (0) 6074 / 888-100 www.videor.com...
