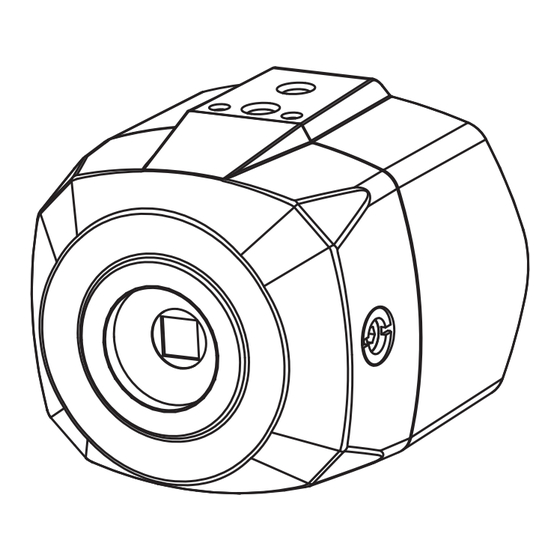

- Page 1 Quick Installation Guide 1/1.8” Network Camera, 5MP, 2592x1944, Day&Night, D-WDR, C/CS, Indoor IPC-55C0000M0A...
-
Page 2: Table Des Matières
Table of content Parts supplied .......................5 Part names ........................6 Installation instructions ....................7 Startup ....................................7 Quick Network Setup ....................8 Web viewer description .............................. 9 Player control & Display ............................9 PTZ Control .................................. 10 Setup Menu Table ..............................11 Quick Setup .........................13 Information .................................. - Page 3 Safety instructions General safety instructions • • Keep the operating instructions in a safe place for later use. • Installation, commissioning and maintenance of the system may only be carried out by authorised individuals and in accordance with the installation instructions - ensuring that all applicable standards and guidelines are followed.
- Page 4 Class A device note This is a Class A device. This device can cause malfunctions in the living area; in such an event, the operator may need to take appropriate measures to compensate for these. WEEE (Waste Electronical & Electronic Equipment) Correct Disposal of This Product (Applicable in the European Union and other European countries with separate collection systems).
-
Page 5: Parts Supplied
Parts supplied • Box Camera • C-mount adaptor • Dust protection • Torque Wrench: 3mm • Operating Instructions... -
Page 6: Part Names
Part names Mount Holes (Top / Bottom) Rear Case Front Case Dust Protection Cap Torque Wrench PIN 4 PIN 2 DC Iris Damp(-) Damp(+) Back focus adjustment Drive(+) PIN 3 PIN 1 (Default) IP Reset button Alarm input / output terminal Power input terminal RJ-45 Ethernet port Audio input / output jack... -
Page 7: Installation Instructions
Installation instructions CAUTION: The camera’s base should be attached to a structural object, such as concrete, hard wood, wall stud or ceiling rafter that supports the weight of the camera. If necessary use appro- priate mounting material (e.g. anchors) instead of the material enclosed with the camera. -
Page 8: Quick Network Setup
IP addresses. The network camera‘s default IP address is: 192.168.1.10. 5. Right clicking the device name in the eneo Site Manager will bring up the context menu. Use the ‘Open Device Web Site’ option to access the camera. 6. The web viewer login page will open up in your default web browser. -
Page 9: Web Viewer Description
Web viewer description XXX-XXXXXXXXXX (A) Menu button : Click the button to show or hide the setup menu bar. (B) Model name : Show a camera model name connected. (C) Select Language : Set the web viewer language English, Deutsch or French. (D) Main setup menu bar : Set the camera or network functions. -
Page 10: Ptz Control
(4) Microphone: Enable or Disable the microphone. (5) Record: Record the current video on display. (7) Full Screen: Expand the current windows into maximum monitor size. Clicking ESC button or right button on mouse to back to the normal view. (8) Custom: Move the control bar to make preferred window size. -
Page 11: Setup Menu Table
Setup Menu Table Category Menu Player Control Pause, Snapshot, Speaker, Microphone, Record Display Window Fit, Full Screen, Custom LIVE VIEW Video Stream Stream1, Stream2, Stream3 Protocol HTTPS, HTTP, TCP, UDP PTZ Contol Zoom, Focus, Push AF PLAYBACK Event Search, Timeline Search, Timeline Bar Information General, System Information, Open source Information Source... - Page 12 Compression, Sample rate, Bitrate, Input Volume, Output Audio Volume, Audio auto activation on ONVIF access Record Overwrite when storage is full, Continuous record setting Record Schedule Recycling Time Setting Recycling Storage Format, Remove, Storage Information Triggers Motion, VCA, Tamper, Alarm In, System, Manual, Network, Timer, Day/Night Event SETUP...
-
Page 13: Quick Setup
Quick Setup Information The Information shows the camera information such as Model name, MAC address, IP address, Firmware version, Server time, Running time, Incoming/Outcoming Bandwith and Open source list. Users group automatically and shows the permission status to access the menus. •... -
Page 14: Add
Click the Add, Edit, or Delete button for managing user account. To add a new user: 1. Click the Add tab, and type a new user name. (1 to 14 alphanumeric characters). User names are not case sensitive. Passwords are case sensitive. 3. -
Page 15: Date & Time
Date & Time Current Time Shows the current date and time. New Time Select one of the server time. • Synchronize with computer time: Sets the time according to the clock on your computer. • Set manually: Using this option allows you to manu- ally enter the date and time. -
Page 16: Network
Network assigns an IP address to the device if there is a device on the network. Obtain IP address via DHCP : Select the choice box if you want to assign the IP address from DHCP server automatical ly, and then the remaining setting are read-only text. -
Page 17: Further Information
Further information site at www.eneo-security.com to receive the latest functionality for your product. The manual, and other software tools are available on the eneo website at www.eneo- se-curity.com. Information on compatible video management software solutions can be found in the... - Page 18 Inhalt Lieferumfang ......................21 Bezeichnungen von Gerätekomponenten ............22 Installationsanweisungen ..................23 Kamera starten ................................23 ................24 Beschreibung des Web-Viewers ........................... 25 Player-Steuerung & Anzeige ..........................25 PTZ-Steuerung ............................... 26 ......................27 ....................29 Information .................................. 29 Benutzer ..................................29 Hinzufügen ................................
- Page 19 Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorge- nommen und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden.
- Page 20 • Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1 m zum Scheinwerfer einzuhalten. • Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder Mikroskop) betrachten, da sie eine Augengefährdung verursachen kann, LED Klasse 1M. •...
-
Page 21: Lieferumfang
Lieferumfang • Box kamera • C-Mount-Adapter • Staubschutz • Inbusschlüssel 3 mm • Betriebsanleitung... -
Page 22: Bezeichnungen Von Gerätekomponenten
Bezeichnungen von Gerätekomponenten Montagelöcher (Oben / Unten) Hinteres Gehäuse Vorderes Gehäuse Staubschutzkappe Inbusschlüssel PIN 4 PIN 2 DC-Blende Damp(-) Damp(+) Drive(+) PIN 3 PIN 1 IP Reset Taste (Voreinstellung) Alarm Ein-/Ausgangsanschluss Stromversorgungsanschluss RJ45 Ethernet Port Audio Ein-/Ausgang Schlitz für SD-Speicherkarte... -
Page 23: Installationsanweisungen
Installationsanweisungen ACHTUNG: Die Kamerahalterung sollte an einem Bauelement wie etwa Beton, Hartholz, einem Wandständer oder Deckenbal- ken befestigt werden, welches das Gewicht der Kamera trägt. Verwenden Sie, falls erforderlich, geeignetes Befestigungsmateri- al (z.B. Dübel) anstelle des mitgelieferten Materials. • Stellen Sie vor der Installation sicher, dass die Spannungszufuhr unterbrochen ist. •... - Page 24 1. Nachdem die Kamera mit dem Netzwerk verbunden wurde, starten Sie das 'eneo Site Manager' Tool (steht zum Herunterladen auf www.eneo-security.com bereit). 2. Sie erhalten eine Liste der im lokalen Netzwerk verfügbaren Kameras. Markieren rechten Maustaste. 3. Wählen Sie die Option "Set IP Address [dhcp / static]" um ein Fenster für die Kame- ra IP-Einstellungen zu erhalten.
-
Page 25: Beschreibung Des Web-Viewers
Beschreibung des Web-Viewers XXX-XXXXXXXXXX (A) Menütaste: Klicken Sie auf diese Taste zum Anzeigen oder Verbergen des (B) Modellname: Zeigt den Modellnamen der verbundenen Kamera an. (C) Sprache auswählen: Wählen Sie Englisch, Deutsch oder Französisch als Web-Viewer-Sprache. Netzwerk-Funktionen. (E) Kameraüberwachungsfenster: Zeigt das Video oder die Funktion der aktuell verbundenen Kamera an. -
Page 26: Ptz-Steuerung
(1) Pause: Anhalten des aktuellen Videos. (2) Snapshot: Nehmen Sie ein Standbild von einem aktuell auf der Anzeige darge- stellten Bild auf. Unterstützt das Anzeigen, Ausdrucken und Speichern in der Original-Bildgröße. (3) Lautsprecher: Aktivieren oder deaktivieren Sie den Lautsprecher. (4) Mikrofon: Aktivieren oder deaktivieren Sie das Mikrofon. (5) Aufnahme: Zeichnen Sie das aktuell angezeigte Video auf. - Page 27 Menü Kategorie Player-Steuerung Pause, Snapshot, Lautsprecher, Mikrofon, Aufnahme Anzeige Video Stream Stream1, Stream2, Stream3 LIVE-BILD Protokoll HTTPS, HTTP, TCP, UDP PTZ-Steuerung Zoom, Fokus, Push AF WIEDERGABE Ereignissuche, Zeitleistensuche, Zeitleiste Information Allgemein, System Information, Open Source Informationen Quelle Stream1/2/3, Snapshot Helligkeit, Kontrast, Sättigung, Farbton, Schärfe, Bildumkehr Allgemein aktivieren, Bild spiegeln aktivieren...
- Page 28 Kompression, Abtastrate, Bitrate, Eingangspegel, Ausgang- Audio Bei vollem Speicher überschreiben, Aufnahme Einstellungen für Daueraufnahme Zeitplan Aufnahme Recycling Zeiteinstellung Speicher Formatieren, Entfernen, Speicherinformationen Bewegung, VCA, Manipulation, Alarmeingang, System, Auslöser Manuell, Netzwerk, Timer, Tag/Nacht Aufnahme, Alarmausgang, E-Mail, FTP, Video Boost, KONFIGURATION Ereignis Aktionen Regeln Ereignisverarbeitung, ONVIF Mapping...
-
Page 29: Information
Information Die Informationen zeigen die grundlegenden Daten über die Kamera an wie Modellna- me, MAC-Adresse, IP-Adresse, Zeroconf-IP-Adresse, Firmware version, Server time, Running time, CPU Usage, Incoming/Outcoming Bandwith und Open source list. Benutzer Benutzerkonten können hinzugefügt, geändert oder gelöscht werden. Die Benutzerrech - te hängen automatisch von der Benutzergruppe ab und zeigen die Berechtigungsstatus •... -
Page 30: Hinzufügen
ten zu verwalten. Hinzufügen Zum Hinzufügen eines neuen Benutzers: 1. Klicken Sie auf Hinzufügen und geben Sie einen neuen Benutzernamen ein. (1 bis 14 alphanumerische Zeichen). Bei den Benutzernamen wird nicht zwischen Groß- und Kleinschreibung unterschieden. 2. Geben Sie ein Passwort ein und tippen Sie diesen anschließend zur Bestätigung erneut ein. -
Page 31: Entfernen
Entfernen Zum Entfernen eines Benutzers: 1. Wählen Sie den Namen des Benutzers aus der Benutzerliste aus, den Sie entfernen möchten. 2. Klicken Sie auf Löschen. In einem Dialogfeld werden Sie um Bestätigung gebeten. entfernt. Datum/Uhrzeit Aktuelle Uhrzeit Zeigt das aktuelle Datum und die aktuelle Uhrzeit an. Neue Uhrzeit Wählen Sie eine Server-Zeit aus. -
Page 32: Netzwerk
Netzwerk ist, weist dieser Netzwerkgeräten automatisch eine IP-Adresse zu. Obtain IP address via DHCP (IP-Adresse von DHCP-Server beziehen): Markieren Sie das Optionsfeld, wenn Sie die IP-Adresse automatisch vom DHCP-Server zuweisen lassen wollen, in diesem Fall können die übrigen Einstellungen nicht verändert werden. -
Page 33: Weitere Informationen
Routers (Gateway) ein, der zur Verbindung mit Geräten verwendet wird, die an andere Netzwerke und Netzwerksegmente angeschlossen sind. Weitere Informationen Bitte halten Sie die Firmware stets aktuell, damit Sie die neuesten Funktionen des Geräts www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com verfügbar. Kategorie Software unter www.eneo-security.com. - Page 34 Contenu Matériel livré ......................37 Noms des pièces ....................... 38 Instructions d'installation ..................39 ..................................39 Démarrer ................40 Description de la visionneuse web (Web viewer) ..................41 ......................... 41 Commande PTZ ..............................42 ........................43 ....................45 Information .................................. 45 Utilisateurs ...................................
- Page 35 Instructions de sécurité Consignes de sécurité générales • Avant de brancher et de mettre en service le système, veuillez lire d'abord ces consignes de sécurité ainsi que la notice d'instructions. • Conservez soigneusement la notice d'instructions en vue d'une utilisation ultérieure. •...
- Page 36 • Une distance de sécurité > 1 m doit être respectée par rapport au projecteur dans un environnement sombre, quand on regarde directement dans le projecteur IR. • Les rayons invisibles des LED ne doivent pas être observés directement avec des instruments optiques (par ex.
-
Page 37: Matériel Livré
Matériel livré • Caméra Box • Adaptateur monture C • Protection contre la poussière • Clé Torx 3 mm • Mode d'emploi... -
Page 38: Noms Des Pièces
Noms des pièces Pas de vis (haut et bas) Panneau arrière Panneau avant Capuchon de protection contre la poussière Clé Torx PIN 4 PIN 2 DC Iris ment(-) Réglage de la distance focale ment(+) Commande(+) GND (terre) PIN 3 PIN 1 Bouton de réinitialisation IP (Par défaut) Borne entrée / sortie d´alarme... -
Page 39: Instructions D'installation
Instructions d'installation ATTENTION : solide, comme du bois dur, un mur, pilier ou poutre au plafond apte à supporter le poids de la caméra dôme. Si nécessaire, matériel fourni avec la caméra. • Assurez-vous que l´alimentation secteur est déconnectée avant l'installation. •... - Page 40 5. Cliquez avec la touche droite de la souris sur le nom de l'appareil dans le ges- tionnaire de site « eneo Site Manager » pour faire apparaître le menu contextuel. Utilisez l'option ‘Open Device Web Site’ pour accéder à la caméra.
-
Page 41: Description De La Visionneuse Web (Web Viewer)
Description de la visionneuse web (Web viewer) XXX-XXXXXXXXXX ou français. de la caméra ou du réseau. caméra actuellement connectée. (F) Se déconnecter et quitter la visionneuse web (Web viewer) -
Page 42: Commande Ptz
(1) Pause : suspend la vidéo en cours. (2) Snapshot (Instantané) : permet de prendre une photo de l’image vidéo actuelle- tion de la taille d’origine de l’image), « print » (imprimer) et « save » (enregistrer). (3) Speaker (Haut-parleur) : activer ou désactiver le haut-parleur. (4) Microphone (Microphone) : activer ou désactiver le microphone. - Page 43 Menu Catégorie Commande du lecteur Pause, instantané, haut-parleur, microphone, enregistrer LIVE VIEW Flux vidéo Stream1, Stream2, Stream3 rect) Protocole HTTPS, HTTP, TCP, UDP Commande PTZ Zoom, Fokus, Push AF PLAYBACK (Lecture) Recherche par évènement, recherche chronologique, barre temporelle Information Généralités, System information, Open source informations Source Stream1/2/3, Snapshot Luminosité, contraste, saturation,...
- Page 44 Compression , fréquence d'échantillonnage, débit binaire, Audio volume d'entrée, volume de sortie, activation automatique audio sur l’accès ONVIF Enregistrement Écraser lorsque le disque est plein, paramètres d'enregistrement continu Enregistrement Programmation Recyclage Réglage du temps de recyclage Stockage Formater, supprimer, stocker des informations Détection de mouvements, VCA, manipulation, entrée Déclencheurs alarme, système, manuel, réseau, Temporisateur, Jour/Nuit...
-
Page 45: Information
Information Server time, Running time, CPU Usage, Incoming/Outcoming Bandwith and Open source list. Utilisateurs aux menus est indiqué. • • Group (Groupe) : indique l’autorisation accordée aux utilisateurs. • Authority (Autorité) : indique le type d’autorisation accordée pour accéder aux menus. Export/Import... -
Page 46: Ajouter
le compte utilisateur. Ajouter 1. Cliquez sur l’onglet Add (Ajouter) et tapez un nouveau nom d’utilisateur. (1 à 14 caractères alphanumériques). Les noms d’utilisateur ne sont pas sensibles à la casse. tères alphanumériques). Les mots de passe sont sensibles à la casse. 4. -
Page 47: Date & Heure
1. Sélectionnez l’un des noms d’utilisateur à supprimer dans la liste d’utilisateurs. 2. Cliquez sur l’onglet Delete (supprimer). Une boîte de dialogue apparaît avec un d’utilisateurs. Date & heure Heure actuelle Indique la date et l’heure actuelles. Nouvelle heure Sélectionnez l’une des heures du serveur. •... -
Page 48: Réseau
Réseau réseau. Obtenir l’adresse IP via le serveur DHCP : Les paramètres restants seront alors uniquement en lecture seule. -
Page 49: Complément D'information
- lités de votre produit. Le manuel utilisateur et d’autres outils logiciels sont disponibles sur le site web eneo www.eneo-security.com. Des informations concernant les solutions logicielles de gestion vidéo compatibles sont... - Page 52 VIDEOR E. Hartig GmbH Exclusive distribution through specialised trade channels only. VIDEOR E. Hartig GmbH Carl-Zeiss-Straße 8 63322 Rödermark/Germany Tel. +49 (0) 6074 / 888-0 Technical changes reserved Fax +49 (0) 6074 / 888-100 www.videor.com...
