10.3 Calibración de la cámara
La cámara debe calibrarse antes de realizar cualquier medición.
Para ello es necesario utilizar la corredera micrométrica suministrada con la cámara.
El procedimiento detallado es el siguiente:
1. Inserte el objetivo con el menor aumento disponible y coloque el carro micrométrico en la platina.
2. Haga clic en el botón "Calibrar"

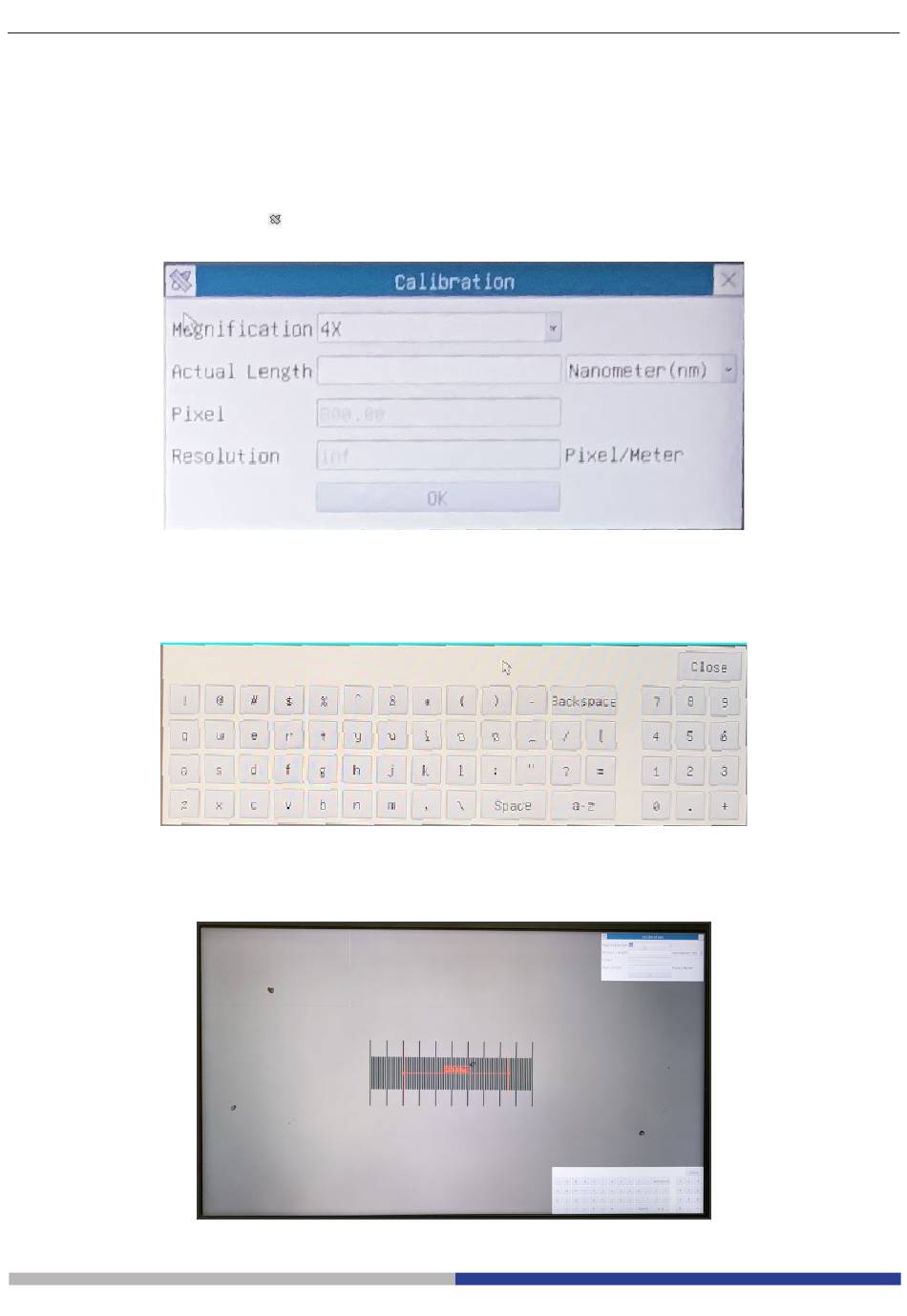

3. Aparece el siguiente cuadro de diálogo:
4. En el campo Magnification introduzca el aumento actual.
•
Algunos valores de aumento (los predeterminados 4x, 10x, 20x, 40x y 100x) están predefinidos en la lista desplegable.
•
Si el usuario debe introducir un valor de ampliación diferente, haga doble clic en el campo Ampliación. Aparece el si-
guiente cuadro de diálogo:
•
Desde aquí el usuario puede introducir cualquier valor de aumento deseado.
5. Enfoque la regla bajo el microscopio.
•
Junto con el cuadro de diálogo anterior aparece una línea roja en la imagen. Esta línea es la línea de calibración.
de la barra de herramientas de Medición.
Página 65
