Afficheur numérique force/couple Model 7i
6.2

Configuration

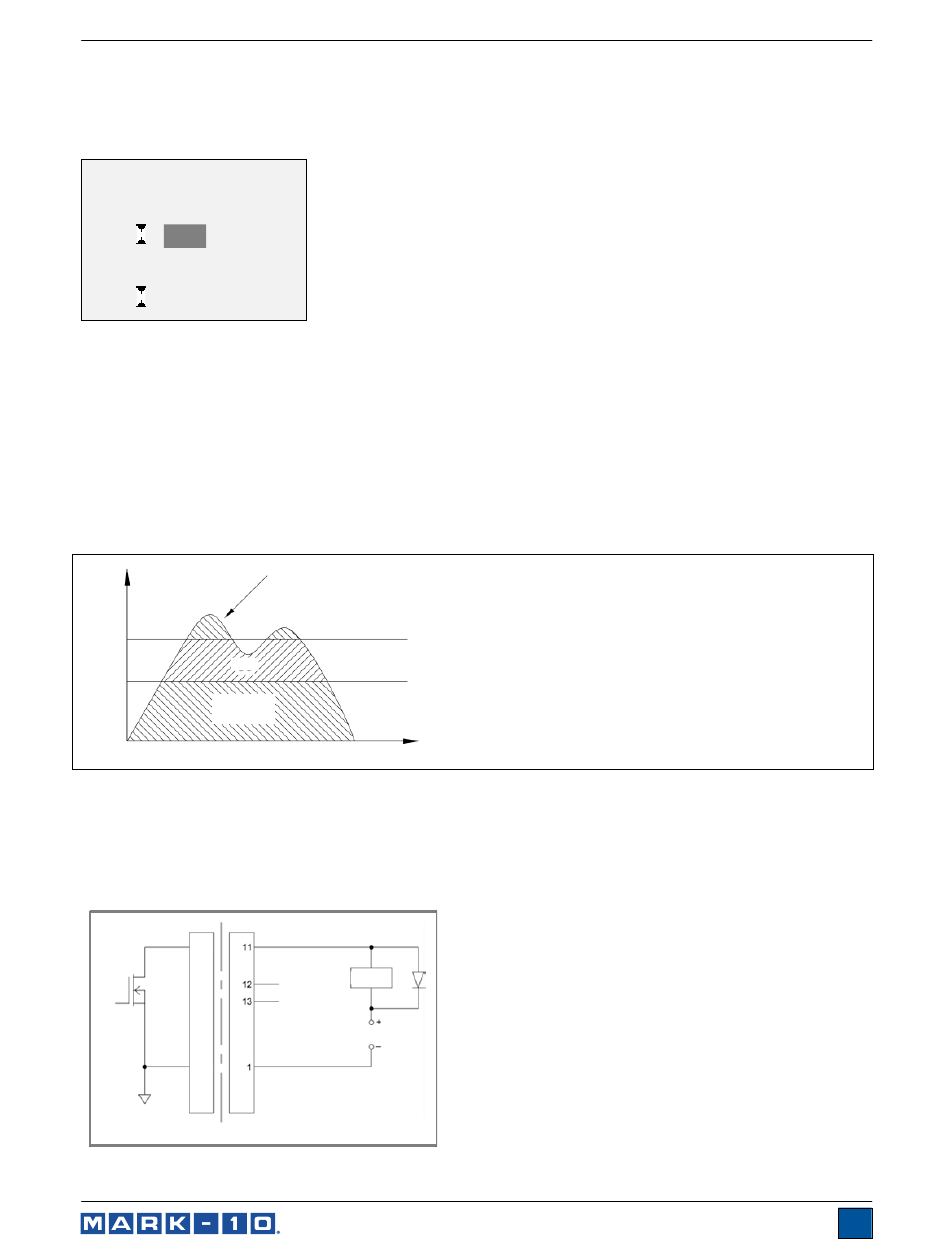

Pour configurer les points de consigne, sélectionnez Set Points (Points de consigne) dans le du menu.
L'écran suivant s'affiche :

SET POINTS

Upper Disabled
* Upper Enabled
5.000 lbFin
Lower Disabled
* Lower Enabled
3.500 lbFin
Il est possible d'activer un ou deux points de consigne, ou aucun. Pour basculer entre les sens de
mesure, appuyez sur la touche DIRECTION.
Si deux points de consigne sont activés, ils s'affichent en haut à gauche de l'écran. Si un seul point de
consigne est activé, "OFF" s'affiche à la place de la valeur. Si aucun point de consigne n'est activé, rien
ne s'affiche dans le coin supérieur gauche de l'écran.
Lorsque des points de consigne sont activés, les indicateurs suivants s'affichent à gauche de la mesure
principale :
TROP ÉLEVÉ
CHARGE
POINT DE
CONSIGNE
SUPÉRIEUR
OK
POINT DE
CONSIGNE
INFÉRIEUR
INSUFFISANT
Remarque : les indicateurs des points de consigne font référence à la mesure affichée et pas
nécessairement à la charge actuelle.
6.3 Schéma des sorties des points de consigne
SORTIE
BSS138
MASSE
DYNAMOMÈTRE
TEMPS
100 ma MAX
CHARGE
IDENTIQUE
À
CI-DESSUS
40 V MAX
FOURNI PAR L'UTILISATEUR

– la valeur affichée est supérieure au point
de consigne supérieur (NO GO HIGH)
(Hors tolérance supérieure)

– la valeur affichée est comprise entre les
tolérances (GO)

– la valeur affichée est inférieure au point
de consigne inférieur (NO GO LOW)
(Hors tolérance inférieure)
Manuel d'utilisation
11
