Afficheur numérique force/couple Model 7i
3.2
Orientation du connecteur du capteur
Pour s'adapter à diverses conditions de test, l'orientation du connecteur Plug & Test
dans une des deux positions ci-dessous. Pour changer l'orientation, desserrez les deux vis captives à
l'arrière du boîtier ; séparez les deux moitiés du boîtier, faites tourner une moitié de 180 degrés et
remontez. Le contact entre les deux moitiés est assuré par deux contacts à ressort sur les circuits
imprimés.
3.3
Montage sur une platine
L'afficheur Model 7i peut se monter sur une platine comportant 4 vis papillon dans les trous
correspondants à l'arrière du boîtier. Voir le paragraphe Dimensions pour les emplacements et les cotes
détaillées des trous.
3.4
Installation du pilote USB
Pour communiquer via l'interface USB, installez le pilote USB fourni sur le CD de ressources. Les
consignes d'installation se trouvent également sur le CD et peuvent être téléchargées à l'adresse
www.mark-10.com.
Attention !
Installez le pilote USB avant de connecter physiquement l'afficheur à un PC avec le câble USB.
Le paragraphe Communications et sorties fournit des instructions supplémentaires sur la configuration
et l'utilisation des données fournies par l'afficheur.

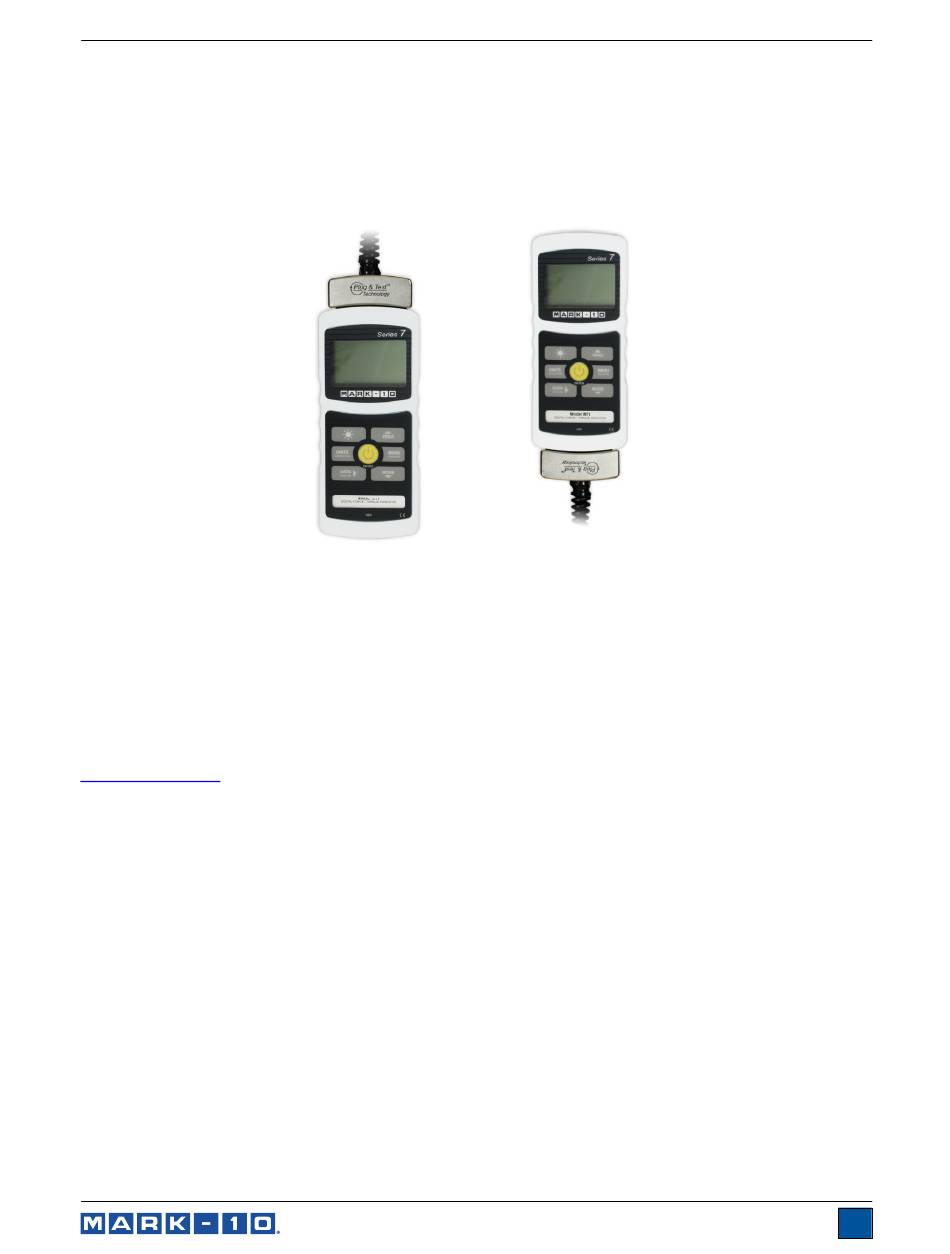

Connecteur du capteur
en haut
Connecteur du capteur
en bas
Manuel d'utilisation
TM
est configurable
