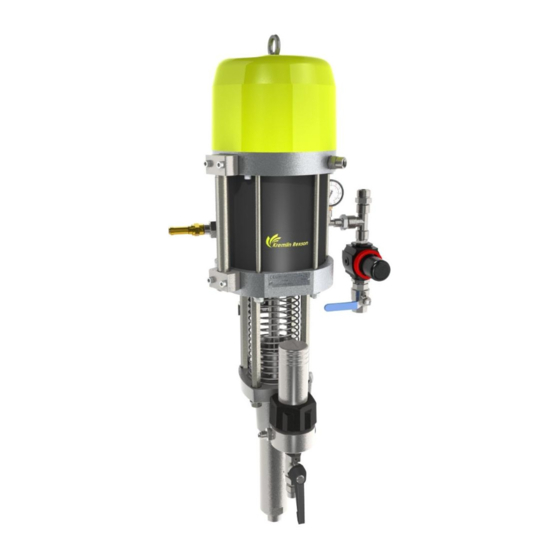

SAMES KREMLIN AIRMIX 20C100 Notice Originale

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
IMPORTANT : Lire attentivement tous les documents avant le stockage, l'installation ou la mise
en service du matériel concerné (à usage strictement professionnel).
PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS.
DOCUMENTATION
POMPE 20C100 / 20C100 T
AIRMIX
Notice : 582.033.110-FR - 2106
Date : 14/06/21
Annule : 21/12/20
Modif. : Mise à jour
NOTICE ORIGINALE
SAMES KREMLIN SAS
13, chemin de Malacher
38 240 - MEYLAN - France
: 33 (0)4 76 41 60 60
www.sames-kremlin.com
®
l

Publicité

Table des Matières
loading

Manuels Connexes pour SAMES KREMLIN AIRMIX 20C100

Sommaire des Matières pour SAMES KREMLIN AIRMIX 20C100

  • Page 1 IMPORTANT : Lire attentivement tous les documents avant le stockage, l'installation ou la mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France : 33 (0)4 76 41 60 60 ...
  • Page 2 SAMES KREMLIN, nonché le normative nazionali e/o reparar el equipo con arreglo a las recomendaciones reparação do equipamento de acordo com as locali, de SAMES KREMLIN y a la normativa nacional y/o preconizações de SAMES KREMLIN, bem como local, ...
  • Page 3   DECLARAŢIA DE CONFORMITATE UE Le fabricant / The manufacturer / Der Hersteller SAMES KREMLIN SAS / El fabricante / Il produttore / O fabricante 13, chemin de Malacher / De fabrikant / Tillverkare / Valmistaja / Producent / Výrobce 38 240 - MEYLAN - FRANCE / Proizvajalec / Výrobca / Gyártó...
  • Page 4 Meylan, den / Meylan, Ranska, / Sporządzono w Meylan, dnia / Meylan, dnia / V Meylanu, / V Meylan dňa / Kelt Meylanban, / Întocmită la Meylan, pe data de 31/05/2021 - 05/31/2021 SAMES KREMLIN - 3 - N° : 578.136.130-2105...

  • Page 5: Consignes De Securite Et D'installation

    Lire attentivement tous les documents avant le stockage, l'installation ou la IMPORTANT : mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France ...

  • Page 6: Consignes De Securite Generales

    Ne pas modifier ni transformer le matériel. Les pièces et accessoires doivent être exclusivement fournies ou agrées par SAMES KREMLIN. Le matériel doit être vérifié périodiquement. Les pièces défectueuses ou usées doivent être remplacées.

  • Page 7: Dangers De Pression

    • de porter des vêtements et protections conçus à cet usage, • de porter lunettes, protecteurs auditifs, gants, chaussures, combinaisons et masques pour les voies respiratoires. (Consulter le chapitre "Protection individuelle" du guide de sélection SAMES KREMLIN). SAMES KREMLIN - 2 -...
  • Page 8 Compte tenu de la diversité des produits mis en œuvre par les utilisateurs et de l'impossibilité de recenser l'intégralité des caractéristiques des substances chimiques, de leurs interactions et de leur évolution dans le temps SAMES KREMLIN ne pourra être tenu responsable : • de la mauvaise compatibilité des matériaux en contact, •...

  • Page 9: Environnement Sur Le Site

    à l’aide de crochets qui doivent rester propres en permanence. La totalité des objets situés dans la zone de travail devra également être mis à la terre. SAMES KREMLIN - 4 - N° : 578.001.130-FR-1804...
  • Page 10 Conformez-vous aux règles en vigueur dans votre localité et ne jetez pas vos anciens appareils avec les déchets ménagers. L'élimination appropriée de cet ancien appareil aidera à prévenir les effets négatifs sur l'environnement et la santé humaine. SAMES KREMLIN - 5 - N° : 578.001.130-FR-1804...

  • Page 11: Démontage / Remontage

    Lire attentivement tous les documents avant le stockage, l'installation ou IMPORTANT : la mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France ...

  • Page 12: Clapet De Refoulement Et Garniture Mobile

     Visser le clapet de refoulement (6) dans le piston (3). Le joint doit être bloqué par un serrage énergique du clapet de refoulement (6). Remplacer le joint (8) si nécessaire au remontage du cylindre (2). SAMES KREMLIN - 1 - N° : 578.164.110-FR-2104...
  • Page 13 Avant chaque remontage : Nettoyer les pièces avec le solvant de nettoyage approprié. Monter des joints neufs si nécessaire, après les avoir graissés avec de la graisse PTFE. Monter des pièces neuves si nécessaire. SAMES KREMLIN - 2 - N° : 578.164.110-FR-2104...
  • Page 14  INSTRUCTIONS DE MONTAGE SAMES KREMLIN - 3 - N° : 578.164.110-FR-2104...
  • Page 15 Repère Instruction Désignation Référence Tube de graisse PTFE (10 ml) Graisse PTFE 560.440.101 Boîte de graisse (450 g) Graisse anti-seize 560.420.005 Colle Anaerobie Tube Loctite 5772 (50 ml) 554.180.015 Etanche au PTFE SAMES KREMLIN - 4 - N° : 578.164.110-FR-2104...
  • Page 16 Doc. 573.081.050 Modif. / Änderung : Mise à jour Pièces de rechange / Update / Aktualisierung Spare parts list Date/Datum/Fecha : 13/04/21 / Actualización Ersatzteilliste Annule/Cancels/ Piezas de repuesto Ersetzt/Anula : 21/12/20 POMPE AIRMIX®, AIRMIX® PUMP, modèle 20C100 et modèle 20C100 T model 20C100 and model 20C100 T (turbo) (turbo)
  • Page 17 M 1/2 BSP - M 26 x 125 double male, AG 1/2 BSP - M 26 x 1,25 M 1/2 BSP - M 26 x 125 (entrée produit) 1/2 BSP - 26 x 125 (Materialeingang) (entrada producto) (fluid inlet) SAMES KREMLIN Doc. / Dok. : 573.081.050...
  • Page 18 044.910.121 (ind. 1 - Doc. 573.403.050). Nota : For a bare pump with wall bracket, order bare pump, plate (ind. 6) and bracket - P.N°. 044.910.121 (ind. 1 - Doc. 573.403.050). SAMES KREMLIN Doc. / Dok. : 573.081.050...
  • Page 19 Bomba mural con filtro filter - 051 221 000 Chariot (2 bras) Cart (2 arms) Fahrgestell (2 Arme) Carretilla (2 brazos) - 056 100 199 Panneau de fixation Wall bracket unit Wandplatte Soporte de fijación SAMES KREMLIN Doc. / Dok. : 573.081.050...
  • Page 20 Schlüssel für Llave (para garniture) Spülmitteltasse prensaestopa) * Pièces de maintenance préconisées. * Preceding the index number denotes a suggested spare part. * Bezeichnete Teile sind empfohlene Ersatzteile. * Piezas de mantenimiento preventivas. SAMES KREMLIN Doc. / Dok. : 573.081.050...
  • Page 21 Doc. 573.045.050 Modif. / Änderung : Pièces de rechange # 044 630 400  NC Spare parts list Date/Datum/Fecha : 07/03/18 (ind. 9a / Pos. 9a) Ersatzteilliste + # 144 630 720 Annule/Cancels/ Piezas de repuesto (ind. 9b / Pos. 9b) Ersetzt/Anula : 20/05/14 MOTEUR A AIR, modèle 1000-4 &...
  • Page 22 15 046 180 003 Tige de pilotage Rod, driving Steuerstange Eje de mando 16 046 144 907 Ecrou Mutter Tuerca 17 046 180 007 Tige de piston Rod, piston Kolbenstange Eje de pistón SAMES KREMLIN Doc. / Dok. : 573.045.050...
  • Page 23 Nota : Las bombas cuyo número de serie es > a 17 AJ 1291 tienen el bloque inversor # 144.630.720. Montar el índ. 2 (anillo guía del bloque inversor) sólo si su bloque tiene un R. SAMES KREMLIN Doc. / Dok. : 573.045.050...
  • Page 24 Nippel AG 3/4 BSP - 3/4 Racor M 3/4 BSP - 3/4 NPS M 3/4 BSP - 3/4 NPS NPS (Luftversorgung) M 3/4 BSP - 3/4 NPS (alimentation en air) (air supply) (alimentación en aire) SAMES KREMLIN Doc. / Dok. : 573.045.050...
  • Page 25 Doc. 573.087.040 Modif. / Änderung : Pièces de rechange Mise à jour / Update / Aktualisierung Spare parts list Date/Datum/Fecha : 11/05/17 / Actualización Ersatzteilliste + 144.630.720 Annule/Cancels/ Piezas de repuesto Ersetzt/Anula : 03/06/14 BLOC INVERSEUR REVERSING-BLOCK UMSTEUERBLOCK BLOQUE INVERSOR NC / NS BLOC INVERSEUR DROIT RIGHT REVERSING-BLOCK...
  • Page 26 12(x3), 14, 15) * 144 630 425 Pochette de Servicing kit - bases Servicekit - Ventil Bolsa de maintenance glaces (ind. 7, 8) (Pos. 7, 8) mantenimiento (ind. 7, 8) - espejos (índ. 7, 8) SAMES KREMLIN Doc. / Dok. : 573.087.040...
  • Page 27 Hinweis: Die Pos. 2 (Führungsbuchse des Umsteuerblocks) nur am Umsteuerblock mit R Markierung montieren. Nota : Montar el índ. 2 (anillo guía del bloque inversor) sólo si su bloque inversor tiene un R. SAMES KREMLIN Doc. / Dok. : 573.087.040...

  • Page 28: Hydraulique, Modèle C100

    Modif. / Änderung : Mise à jour Doc. 573.080.050 Pièces de rechange / Update / Aktualisierung Spare parts list Date/Datum/Fecha : 11/06/18 / Actualización Ersatzteilliste Annule/Cancels/ Piezas de repuesto Ersetzt/Anula : 11/10/11 HYDRAULIQUE, modèle C100 FLUID SECTION, model C100 (garniture mobile avec joint GT) (mobile packing with GT seal) HYDRAULIKTEIL, Modell C100 HIDRÁULICA, tipo C100...
  • Page 29 23 144 950 012 Bouchon de vidange Drain plug Ablaßschraube Tapón de vaciado 24 109 020 401  Joint plat (x 5)  Flat seal (pack of 5)  Flachdichtung (5 St.)  Junta plana (bolsa de 5) 1 SAMES KREMLIN Doc. / Dok. 573.080.050...
  • Page 30 NC / NS  Joint O-Ring noir  O-Ring seal, black  O-Ring, schwarz  Junta tórica negra NC / NS 22b 909 051 105 Joint chevron, PE Chevron seal, PE Packungsring, PE Junta chevrón, PE SAMES KREMLIN Doc. / Dok. 573.080.050...
  • Page 31 Servicing kit Servicekit (beinhaltet Bolsa de maintenance (ind. 5, 6 (ind. 5, 6 + package of Pos. 5, 6 und den mantenimiento + pochette de joints) seals) Dichtungssatz) (índ. 5, 6 + bolsa de juntas) SAMES KREMLIN Doc. / Dok. 573.080.050...
  • Page 32 (ind. 8, 9, 10a, 13c, 17a, Pos. 8, 9, 10a, 13c, 17a, mantenimiento (ind. 8, 9, 10a, 13c, 17a, 18c, 25) 18c, 25) (índ. 8, 9, 10a, 13c, 17a, 18c, 25) 18c, 25) SAMES KREMLIN Doc. / Dok. 573.080.050...
  • Page 33 Doc. 573.403.050 Modif. / Änderung : Pièces de rechange Mise à jour / Update / Aktualisierung Spare parts list Date/Datum/Fecha : 26/03/21 / Actualización Ersatzteilliste Annule/Cancels/ Piezas de repuesto Ersetzt/Anula : 19/10/18 EQUIPEMENT D'AIR / AIR SUPPLY / LUFTAUSRÜSTUNG / EQUIPO DE AIRE Avec 1 détendeur / with 1 air regulator / mit 1 Druckminderer / con 1 manorreductor, Mod.
  • Page 34 Tubería  int. 16 (avec écrous 3/4 NPS) (with nuts, 3/4 NPS) (mit Muttern 3/4 NPS) (con tuercas 3/4 NPS) 34 905 210 305 Bouchon G 1/2" Blindstopfen, G 1/2 Plug, G 1/2" Tapón, G 1/2" SAMES KREMLIN Doc. / Dok. 573.403.050...
  • Page 35 Straigth fitting with nut Gerader Nippel mit Racor recto con tuerca 1/4 NPS 1/4 NPS Mutter 1/4 NPS 1/4 NPS 34 905 210 305 Bouchon G 1/2" Blindstopfen, G 1/2 Plug, G 1/2" Tapón, G 1/2" SAMES KREMLIN Doc. / Dok. 573.403.050...
  • Page 36 Tubería  int. 10 (con écrous 3/8 NPS) (with nuts, 3/8 NPS) Muttern 3/8 NPS) tuercas 3/8 NPS) 34 905 210 305 Bouchon G 1/2" Blindstopfen, G 1/2 Plug, G 1/2" Tapón, G 1/2" SAMES KREMLIN Doc. / Dok. 573.403.050...
  • Page 37 Coude FF 3/4" Elbow, FF 3/4" Winkelnippel, IG 3/4" Codo, HH 3/4" 33 050 102 215 Raccord MM 3/4" Fitting, double male, 3/4" Doppelnippel, Racor MM 3/4" AG 3/4 " - AG 3/4 " SAMES KREMLIN Doc. / Dok. 573.403.050...
  • Page 38 N S : Denotes parts are not serviceable. * Bezeichnete Teile sind empfohlene Ersatzteile. N S : Bezeichnete Teile gibt es nicht einzeln, sondern * Piezas de mantenimiento preventivas. nur komplett. N S : no suministrado. SAMES KREMLIN Doc. / Dok. 573.403.050...
  • Page 39 Doc. 573.035.050 Modif. / Änderung : Pièces de rechange Mise à jour / Update / Aktualisierung Spare parts list Date/Datum/Fecha : 24/03/21 / Actualización Ersatzteilliste Annule/Cancels/ Piezas de repuesto Ersetzt/Anula : 05/11/18 DETENDEUR DE ATOMIZING AIR REGULATOR PULVERISATION ZERSTÄUBERLUFTSET MANORREDUCTOR DE 151.740.200 PULVERIZACIÓN...
  • Page 40 DETENDEUR DE ATOMIZING AIR REGULATOR PULVERISATION ZERSTÄUBERLUFTSET MANORREDUCTOR DE 151.740.300 PULVERIZACIÓN SAMES KREMLIN Doc. / Dok. 573.035.050...
  • Page 41 - en el equipo de aire de las bombas AIRMIX  (bombas equipadas con un motor, tipo 1000/4 o 2000/4), - en el equipo de aire de las bombas AIRLESS con una relación de presión 40 bar máxima. OJO : instalar una pistola AIRMIX  adaptada a la presión que aporta la bomba. SAMES KREMLIN Doc. / Dok. 573.035.050...
  • Page 42 Doc. 573.299.050 Modif. / Änderung : Mise à jour Pièces de rechange / Update / Aktualisierung Spare parts list Date/Datum/Fecha : 20/07/18 / Actualización Ersatzteilliste KREMLIN REXSON  SAMES Annule/Cancels/ Piezas de repuesto KREMLIN Ersetzt/Anula : 10/06/11 FILTRE PRODUIT HP, modèle 3/8 inox HP FLUID FILTER, model 3/8 stainless steel HD MATERIALFILTER, Modell 3/8 Edelstahl FILTRO PRODUCTO AP, tipo 3/8 inox...
  • Page 43 Tamiz n° 12 (280 µ) (280 µ - 55 Mesh) (280 µ) * Pièces de maintenance préconisées. * Preceding the index number denotes a suggested spare part. * Bezeichnete Teile sind empfohlene Ersatzteile. * Piezas de mantenimiento preventivas. SAMES KREMLIN Doc. 573.299.050...
  • Page 44 15 055 190 005 Ressort Spring Feder Muelle *16 150 040 327 Joint (les 5) Seal (pack of 5) Dichtung (5 St.) Junta (bolsa de 5) 17 049 030 018 Clé de démontage Wrench Schlüssel Llave de desmontaje SAMES KREMLIN Doc. 573.299.050...
  • Page 45 Désignation Description Bezeichnung Denominación Qté - 155 190 105 Support filtre avec vis, Mounting bracket with Filterhalterung mit Soporte filtro con rondelles et écrous screws, washers and Schrauben, Scheiben tornillos, arandelas y nuts und Muttern tuercas SAMES KREMLIN Doc. 573.299.050...

  • Page 46: Entretien Preventif

    Lire attentivement tous les documents avant le stockage, l'installation ou la IMPORTANT : mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France ...
  • Page 47 Suivre les recommandations habituelles pour l'entretien courant du pistolet (voir la notice du pistolet).  FILTRE Si la pompe est équipée d'un filtre à la sortie produit, suivre les recommandations habituelles pour l'entretien courant du filtre (voir la notice du filtre). SAMES KREMLIN - 1 - N° : 578.033.110-FR-1801...

  • Page 48: Guide De Depannage

    Lire attentivement tous les documents avant le stockage, l'installation ou la IMPORTANT : mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France ...
  • Page 49 Sur pompe FLOWMAX , fuite de produit Vérifier l'état du soufflet. apparente à la base du moteur à air. Problèmes de pulvérisation. Voir notice pistolet. Chute du débit produit. Voir notice filtre. SAMES KREMLIN - 1 - N° : 578.034.110-FR-1801...

  • Page 50: Principe De Fonctionnement Et Mise En Service

    Lire attentivement tous les documents avant le stockage, l'installation ou la IMPORTANT : mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France ...

  • Page 51: Principe De Fonctionnement

    ⇒ Pour régler l'air de pulvérisation, on tourne le volant noir (F) - (Contrôle sur le manomètre G). Les pompes sont de type intensive™ ou de type FLOWMAX  (à soufflet). MISE EN SERVICE 2-1 POMPE ALIMENTEE EN ASPIRATION POMPE INTENSIVE™ SAMES KREMLIN - 1 - N° : 578.008.120-FR-1902...
  • Page 52 Soupape de décharge Tuyau air (qualité antistatique) (Pour tout montage particulier, contacter SAMES KREMLIN). Nota : Si la pompe est équipée d'un filtre accumulateur (M), ce filtre est muni d'un tamis en inox n° 6 (taille de filtration : 168 microns ou 85 mesh). Ce tamis est adapté à l'utilisation d'un pistolet AIRMIX®...
  • Page 53 (en amont de l'hydraulique FLOWMAX) est fermée, sous peine d'endommagement irréversible du soufflet. → Ne pas installer de régulateur produit sur le circuit d'alimentation, ou de dispositifs pouvant se comporter comme un clapet anti-retour. SAMES KREMLIN - 3 - N° : 578.008.120-FR-1902...

  • Page 54: Arret En Fin De Travail

    Une soupape de décharge tarée à 6,5 bar est installée sur le moteur de la pompe. Elle protège celui-ci d'une surpression qui pourrait l'endommager. SAMES KREMLIN - 4 - N° : 578.008.120-FR-1902...

  • Page 55: Caracteristiques Techniques

    Lire attentivement tous les documents avant le stockage, l'installation ou IMPORTANT : la mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France ...

  • Page 56: Tuyaux De Raccordements

    Tuyau d'alimentation en air de la pompe ( mini pour une longueur de 5 m) :  7 mm int. Tuyau d'air (entre détendeur "AIR PISTOLET" et pistolet) :  4,8 mm int. Tuyau produit AIRMIX (entre sortie produit de la pompe et pistolet) : SAMES KREMLIN - 1 - N° : 578.065.120-FR-2106...
  • Page 57  ENCOMBREMENT Rep. Rep. Rep. Rep. Rep. Rep. Ø 196 SAMES KREMLIN - 2 - N° : 578.065.120-FR-2106...

  • Page 58: Description Du Marquage De La Plaque De Firme

    Pression produit maxi à la sortie de la pompe Pression maxi d'alimentation en air du moteur de la pompe P air : 6 bar / 87 psi Serie / Serial Numéro donné par SAMES KREMLIN. Les 2 premiers chiffres indiquent l'année de fabrication.  CLASSE DE TEMPERATURE Pompe 20C100 : Classe de température...

  • Page 59: Schema D'installation

    Pistolet La distance de 1 mètre mentionnée dans ces schémas, n'est donnée qu'à titre indicatif et ne saurait engager la responsabilité de SAMES KREMLIN. La délimitation exacte des zones est de la responsabilité expresse de l'utilisateur, et ceci en fonction des produits utilisés, de l'environnement du matériel et des conditions d'utilisation (se reporter à...
