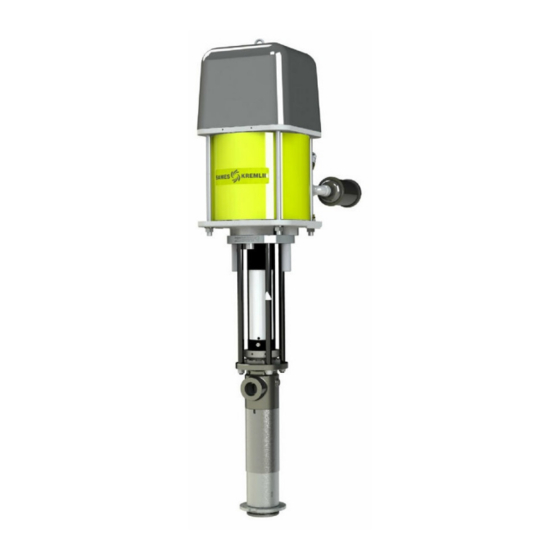

- Page 1 POMPE 2 BILLES 980 cm3 Pompe REXSON 2B980 Manuel d’utilisation 582178110 17/09/2021 Index C Notice originale SAMES KREMLIN SAS 13 Chemin de Malacher 38240 Meylan www.sames-kremlin.com 33 (0)4 76 41 60 60...
- Page 2 Toute communication ou reproduction de ce document, sous quelque forme que ce soit, et toute exploitation ou communication de son contenu sont interdites, sauf autorisation écrite expresse de SAMES KREMLIN. Les descriptions et caractéristiques contenues dans ce document sont susceptibles d’être modifiées sans avis préalable. © SAMES KREMLIN 2021...
-
Page 3: Table Des Matières
Table des matières Table des matières Tableau d’évolution du document ................... 5 Documentations complémentaires .................... 5 Garantie ............................6 Déclaration de conformité ......................7 Consignes sécurité ........................8 Sécurité des personnes ......................8 Généralités ............................. 8 Signification des pictogrammes ....................9 Dispositifs de sécurité... - Page 4 Pompe ............................30 Moteur ............................30 Utilisation du produit ........................31 Réglages utilisateur ........................31 Ecrou de presse-étoupe ......................31 Resserrage de la coupelle du presse-étoupe ................. 31 Procédure de resserrage......................31 Réglage de la goupille du clapet d'aspiration ............... 32 Sécurité...
-
Page 5: Tableau D'évolution Du Document
Enregistrement des révisions Rédacteur Objet Révision Date Visé par 01/12/2021 F.SEGUIN Pompe 2 billes 980cm REXSON 2B980 02/03/2021 F.SEGUIN Pompe 2 billes 980cm REXSON 2B980 25/03/2021 F.SEGUIN Pompe 2 billes 980cm REXSON 2B980 Cher client, vous venez d'acquérir votre nouvel équipement et nous vous en remercions. -
Page 6: Garantie
Notre matériel est contrôlé et essayé dans nos ateliers avant expédition. Pour être valable, toute réclamation concernant un matériel devra nous être formulée par écrit dans les 10 jours suivant la livraison. Le matériel SAMES KREMLIN, muni de ses plaques d'identification d'origine, bénéficie d'une... -
Page 7: Déclaration De Conformité
Garantie 1 Déclaration de conformité Se reporter à la déclaration existante livrée avec le produit. -
Page 8: Consignes Sécurité
être exclusivement fournies agrées SAMES KREMLIN. Le matériel doit être vérifié périodiquement. Les pièces défectueuses ou usées doivent être remplacées. Ne jamais dépasser les pressions maxi de travail des composants de l'équipement. Toujours respecter les législations en vigueur en matière de sécurité, d'incendie, d'électricité... -
Page 9: Signification Des Pictogrammes
Consignes sécurité Signification des pictogrammes Danger : haute pression Danger pincement, Danger pièces en Risques d'émanation de écrasement mouvement produit Danger : pièces ou Danger : électricité Risques d'explosion surfaces chaudes Danger : risques d'inflammabilité Port de gants Danger (utilisateur) Obligation générale Mise à... -
Page 10: Dispositifs De Sécurité
Consignes sécurité Dispositifs de sécurité Attention Des protecteurs (capot moteur, protecteur d'accouplement, carters,…) sont mis en place pour une utilisation sûre du matériel. Le fabricant ne peut être tenu pour responsable en cas de dommages corporels ainsi que des pannes et / ou endommagement du matériel résultant de la destruction, de l'occultation ou du retrait total ou partiel des protecteurs. -
Page 11: Dangers D'injection
Consignes sécurité Dangers d’injection La technologie « HAUTE PRESSION » exige un maximum de précaution. Son exploitation peut engendrer des fuites dangereuses. Il y a alors risque d’injection de produit dans les parties du corps exposées, pouvant entraîner des blessures graves et des risques d’amputations : ... -
Page 12: Dangers Des Produits Toxiques
Consignes sécurité Dangers des produits toxiques Les produits ou vapeurs toxiques peuvent provoquer des blessures graves par contact avec le corps, dans les yeux, sous la peau, mais également par ingestion ou inhalation. Il est impératif : de connaître le type de produit utilisé et les dangers qu'il représente, ... -
Page 13: Intégrité Du Matériel
Consignes sécurité 2.2 Intégrité du matériel Préconisations matériels Des protecteurs sont mis en place pour une utilisation sûre du matériel. Le fabricant ne peut être tenu pour responsable, en cas de : - Dommages corporels. - Ainsi que des pannes et/ou endommagement du matériel résultant de la destruction, de l'occultation ou du retrait total ou partiel des protecteurs. -
Page 14: Produits Mis En Œuvre
évolution dans le temps, SAMES KREMLIN ne pourra être tenu responsable : De la mauvaise compatibilité des matériaux en contact. Des risques inhérents envers le personnel et l'environnement. -
Page 15: Environnement
Environnement 3 Environnement Installer le matériel sur un sol horizontal, stable et plan (ex : dalle de béton). Les matériels non mobiles doivent être fixés au sol par des dispositifs de fixation adaptés (spit, vis, boulons,...) permettant d'assurer leur stabilité pendant leur utilisation. Pour éviter les risques dus à... - Page 16 Environnement Marquage matériels Chaque appareil est équipé d’une plaque de signalisation comportant le nom du fabricant, la référence de l’appareil, les renseignements importants pour l’utilisation de l’appareil (pression, puissance,...) et parfois le pictogramme représenté ci-contre. L’équipement est conçu et fabriqué avec des matériaux et composants de haute qualité...
-
Page 17: Configurations Disponibles
4 Configurations disponibles 4.1 Codification des pompes Haute-Viscosité Présentation de la pompe REXSON 2B980 Pompe très polyvalente, l’hydraulique REXSON 2B980 est utilisée aussi bien pour les applications Airless que pour l'extrusion de produits épais (<50000 cP*). Différentes configurations sont disponibles. - Page 18 Configurations disponibles 4.2 Tableau 1 Correspondance hydraulique - moteur Moteurs disponibles Ratio Pression max. Pression max. Référence Pression Entrée air Sortie produit Documentation Sans MOTEUR 7200 18 : 1 1600 582144110 MOTEUR 9200 30 : 1 2600 582145110 R E X 0980 ...
- Page 19 Configurations disponibles 4.4 Tableau 3 Pochettes de joints Pochettes de joints disponibles Joints toriques Garniture Garniture (statiques) supérieure piston PTFE PTFE PTFE PTFE + FEP PTFE PTFE PTFE and PE PTFE and PE Cuir Cuir et PE Cuir et PE PTFEG PTFEG PTFEG...
-
Page 20: Identification
Identification 5 Identification 5.1 Description du marquage de la plaque Cet équipement est conforme aux dispositions suivantes : Directive Machines (2006/42/CE) Directive sur la basse tension 2006/95 CEE Directive EMV 2004/108 CEE Sécurité de machines - Termes de base, directives de réalisation générales DIN EN ISO 12100 T1/T2 ... - Page 21 Identification Description Sigle SAMES KREMLIN Marque du fabricant STAINS FRANCE POMPE / PUMP Référence de la pompe et N° de série. Les deux premiers chiffres indiquent l'année de fabrication. REF / SERIE PROD Pression produit maximum (Bar/Psi) MAX. PRES. (Bar/Psi)
-
Page 22: Tableau De Correspondance Nouvelle Référence / Désignation Signifiante
Identification 5.2 Tableau de correspondance Nouvelle référence / Désignation signifiante Nouvelle référence Désignation signifiante 61 MO 0980 M S F 000 REX2B0980-MO-MA-FO-SE Options Moteur MOT7200 MOT9200 Matériaux Aciers Acier inoxydable Aciers + clapet carbure Acier inoxydable + clapet carbure Joints PTFE PTFE +FEP PTFE /PE... -
Page 23: Tableau De Correspondance Référence Existante / Désignation Signifiante
Identification 5.3 Tableau de correspondance référence existante / Désignation signifiante Existant part Significant designation Motor Material Foot Seal number MOT9200 492 262 010 105 REX2B0980-92-CS-WM-05 Aciers Montage mural 30 : 1 MOT9200 492 262 010 106 REX2B0980-92-CS-WM-06 Aciers Montage mural 30 : 1 PTFE G 1 062 010 110... -
Page 24: Caractéristiques Techniques Et Performances
Caractéristiques techniques et performances 6 Caractéristiques techniques et performances 6.1 Caractéristiques générales Caractéristiques techniques Volume par 980 cm cycle 33,14 oz Course 200 mm / 7,87 in Raccordement 1"1/2 sortie produit F BSPP Poids 70kg / 154,4 lb Température 80°C / 176°F produit maxi Matériau en En fonction des... - Page 25 Caractéristiques techniques et performances (Caractéristiques générales – suite) Pied de pompe Caractéristiques techniques Montage mural Entrée F 1' 1/2 Plateau suiveur Ø 105 mm Matériaux Aciers Acier Acier + Clapet Acier inoxydable carbure inoxydable + Clapet carbure Corps de Ecrou de Acier carbure Acier carbure Acier carbure...
-
Page 26: Principe De Fonctionnement
Caractéristiques techniques et performances 6.2 Principe de fonctionnement Usage attendu Ces pompes accouplées aux moteurs pneumatiques ou hydrauliques sont destinées au transfert, au transvasement ou à la pulvérisation de différents produits liquides ou pâteux avec un débit et une pression de sortie souhaités. - Page 27 Caractéristiques techniques et performances ATTENTION! Les frottements engendrés par le déplacement du produit à l'intérieur de la pompe et de ses accessoires ainsi que ceux provoqués par les joints d'étanchéité, créent de l'électricité statique pouvant provoquer incendie ou explosion. Il convient donc de relier l'hydraulique à...
-
Page 28: Installation
Il est impératif de se conformer à une association moteur/hydraulique prévue par SAMES KREMLIN. Veiller à ce que toutes les connectiques des composants de la pompe et de l’hydraulique – câbles, flexibles et tuyaux – soient installés de manière à éviter de provoquer une chute de personnes. -
Page 29: Raccord D'alimentation En Air
Installation 7.2.2 Raccord d’alimentation en air Veiller à ce qu’un conduit d’air court réduise les fluctuations de pression et les pertes de charge. 7.3 Stockage Placer le matériel à l'abri de l'humidité après avoir obturé les diverses entrées d'air et orifices divers (bouchons). Stockage avant installation : ... -
Page 30: Mise En Service
Mise en service 8 Mise en service L’hydraulique est intégrée dans un système, consulter le cas échéant toute notice complémentaire pour obtenir des informations plus détaillées sur la mise en service. Pompe Les pompes sont essayées dans nos ateliers avec du lubrifiant. Avant la mise en service, il y a lieu de procéder à... -
Page 31: Utilisation Du Produit
Utilisation du produit 9 Utilisation du produit 9.1 Réglages utilisateur Ecrou de presse-étoupe Avant la mise en service, remplir la coupelle du presse-étoupe à moitié avec le lubrifiant "T". La coupelle de presse-étoupe doit être serrée modérément. Un serrage trop important détériore rapidement les joints de presse- étoupe. -
Page 32: Réglage De La Goupille Du Clapet D'aspiration
Utilisation du produit Réglage de la goupille du clapet d'aspiration Selon la viscosité du produit à pomper, positionner la goupille de clapet inférieur comme indiqué ci-après. Entretoise Entretoise Montage pour Montage pour du produit du produit Emplacement Emplacement « Moyenne «... -
Page 33: Sécurité En Production
Utilisation du produit 9.2 Sécurité en production ATTENTION protecteurs (capot moteur, protecteur d'accouplement, carters,…) sont mis en place pour une utilisation sûre du matériel. Le fabricant ne peut être tenu pour responsable en cas de dommages corporels ainsi que des pannes et / ou endommagement matériel résultant... -
Page 34: Procédure D'arrêt
Utilisation du produit 9.4 Procédure d’arrêt Pompe Afin d'éviter les risques de blessures corporelles, les injections de produit, les blessures provoquées par les pièces en mouvement ou les arcs électriques, il est impératif de suivre la procédure suivante avant toute intervention lors de l'arrêt du système, du montage, du nettoyage ou du changement de buse. -
Page 35: Aide Au Diagnostic - Guide De Dépannage
Utilisation du produit 9.5 Aide au diagnostic – Guide de dépannage Symptômes possibles de défauts / Causes / Remèdes Défauts Causes possibles Remèdes Serrage insuffisant de la Serrer la coupelle. coupelle. Mauvais montage des joints. Vérifier le montage. Fuite aux joints de coupelle Joints endommagés ou usés. - Page 36 Utilisation du produit Défauts Causes possibles Remèdes Vérifier les paramètres d'utilisation des accessoires (pression sur plateau La pompe est mal gavée. suiveur ou canne d'aspiration,…). Ces Le piston descend derniers peuvent être mal adaptés rapidement ou obstrués. (fonctionnement simple Le produit est trop visqueux. Mauvaise définition de la pompe.
-
Page 37: Maintenance
Ces procédures ne couvrent que les problèmes les plus courants. Si les informations données ici ne permettent pas de résoudre le problème rencontré, demander l'aide du représentant local de SAMES KREMLIN. Lors d'un arrêt prolongé, mettre au préalable le piston en position basse (faire une purge si nécessaire). -
Page 38: Plan Maintenance Préventive
Maintenance 10.1 Plan Maintenance préventive ATTENTION Avant toute intervention, suivre impérativement la procédure de décompression et les consignes de sécurité. Il est recommandé de prévoir un entretien systématique après nombre déterminé d'heures fonctionnement. Celui-ci est défini par le service d'entretien de l'utilisateur et est fonction du produit, de la cadence de travail et de la pression usuelle. -
Page 39: Entretien Curatif
Maintenance 10.2 Entretien curatif ATTENTION Avant toute intervention, suivre impérativement la procédure de décompression et les consignes de sécurité. Avant chaque remontage Nettoyer les pièces avec le solvant de nettoyage approprié. Monter des joints neufs si nécessaire, après les avoir graissés. ... -
Page 40: Opérations De Démontage/Remontage
Opérations de démontage/remontage 11 Opérations de démontage/remontage ATTENTION Avant toute intervention, suivre impérativement la procédure de décompression et les consignes de sécurité. ATTENTION Le matériel est soumis à la directive ATEX et ne doit en aucun cas être modifié. Le non-respect de cette préconisation ne saurait engager notre responsabilité. - Page 41 Opérations de démontage/remontage Hydraulique plateau suiveur & montage mural : toutes REX2B0980---WM- versions REX2B0980---FP- (Pour une description complète des pièces détachées, consulter la partie 12 – Pièces de rechange)
- Page 42 Opérations de démontage/remontage Hydraulique plateau suiveur & montage mural : REX2B0750---FP-06 pochette de joints 06 REX2B0750---WM-06 (Pour une description complète des pièces détachées, consulter la partie 12 – Pièces de rechange)
-
Page 43: Démontage De La Pompe
Opérations de démontage/remontage Démontage de la pompe Dévisser les 2 écrous (3) et déposer la bride (1), les tirants (2) et la protection (5), Serrer la pompe horizontalement dans un étau par le corps (8), Remonter les pièces en effectuant les opérations en sens inverse. -
Page 44: Joints De Presse-Étoupe
Opérations de démontage/remontage Joints de presse-étoupe Nota le corps de l'hydraulique (8) comporte une cartouche (8b) pour faciliter le changement des joints. Dévisser la coupelle (6), Enlever les 12 vis (8d) qui maintiennent la cartouche (8b) dans le corps (8a), ... -
Page 45: Piston
Opérations de démontage/remontage Piston Dévisser et déposer le cylindre (9). Enlever le joint (44). Sortir le piston (7) du cylindre par le bas Dévisser le siège de refoulement (10) en enlevant la bille (11). Oter la rondelle presse-joint "M" (27), la garniture de piston (42) et la rondelle presse-joint "F"... -
Page 46: Pièces De Rechange
Pièces de rechange 12 Pièces de rechange Utiliser exclusivement les accessoires et pièces de rechange d’origine SAMES KREMLIN, conçus pour résister aux pressions de service de la pompe. Hydraulique plateau suiveur & montage REX2B0750---FP-05 ATTENTION : ces pièces ne mural avec pochette : toutes versions REX2B0750---WM-05... - Page 47 Pièces de rechange REX2B0980 - - - Montage Plateau Plateau suiveur Montage mural Plateau suiveur Plateau suiveur mural suiveur Aciers Aciers Acier Acier Aciers + Acier inoxydable inoxydable Clapet inoxydable + carbure Carbide valves Spare part Ind.
-
Page 48: Kit Accouplement Moteur
Pièces de rechange REX2B0980 - - - Wall Mounted Follower Plate Wall Mounted Follower Plate Follower Plate Follower Plate Carbon Steel Carbon Steel Stainless Steel Stainless Steel Mixed materials Stainless steel + Carbide valv + Carbide valves Spare part Ind. -
Page 49: Préconisation Des Pochettes De Joints
Pièces de rechange Préconisation des pochettes de joints Code Composition Utilisation PTFE (+ FPM) Solvant - Ether - Cétone - Alcool aromatique - certains vernis et peintures PTFE (+ FPM / FEP) Solvant - Ether - Cétone - Alcool aromatique - certains vernis et peintures, peintures PU - Pharmacie - Cosmétique - Certains produits alimentaires PTFE + PE (+ FPM) Colle époxy - Butyl - Silicone - Certains vernis - Peinture... -
Page 50: Composition De La Pochette De Joints : 01 To 03
Pièces de rechange Composition de la pochette de joints : 01 to 03 Code pochette : 106 321 106 322 106 323 Ind. Désignation Qté Matière Qté Matière Qté Matière x Joint torique 84 456 84 473 FKM / FEP 84 456 Garniture de presse- 210 721... -
Page 51: Composition De La Pochette De Joints : 04 To 06
Pièces de rechange Composition de la pochette de joints : 04 to 06 Code pochette : 106 324 106 325 106 326 Ind. Désignation Qté Matière Qté Matière Qté Matière x Joint torique 84 456 84 456 84 456 Garniture de presse- 210 722 210 603 PTFE G... -
Page 52: Composition De La Pochette De Joints : 07
Pièces de rechange Composition de la pochette de joints : 07 Code pochette : 106 591 Ind. Désignation Qté Matière Joint torique 84 456 Garniture de presse- 210 722 étoupe 84 395 Joint torique 84 458 PTFE 210 726 Garniture piston 211 318 PTFE V Cale de réglage...
