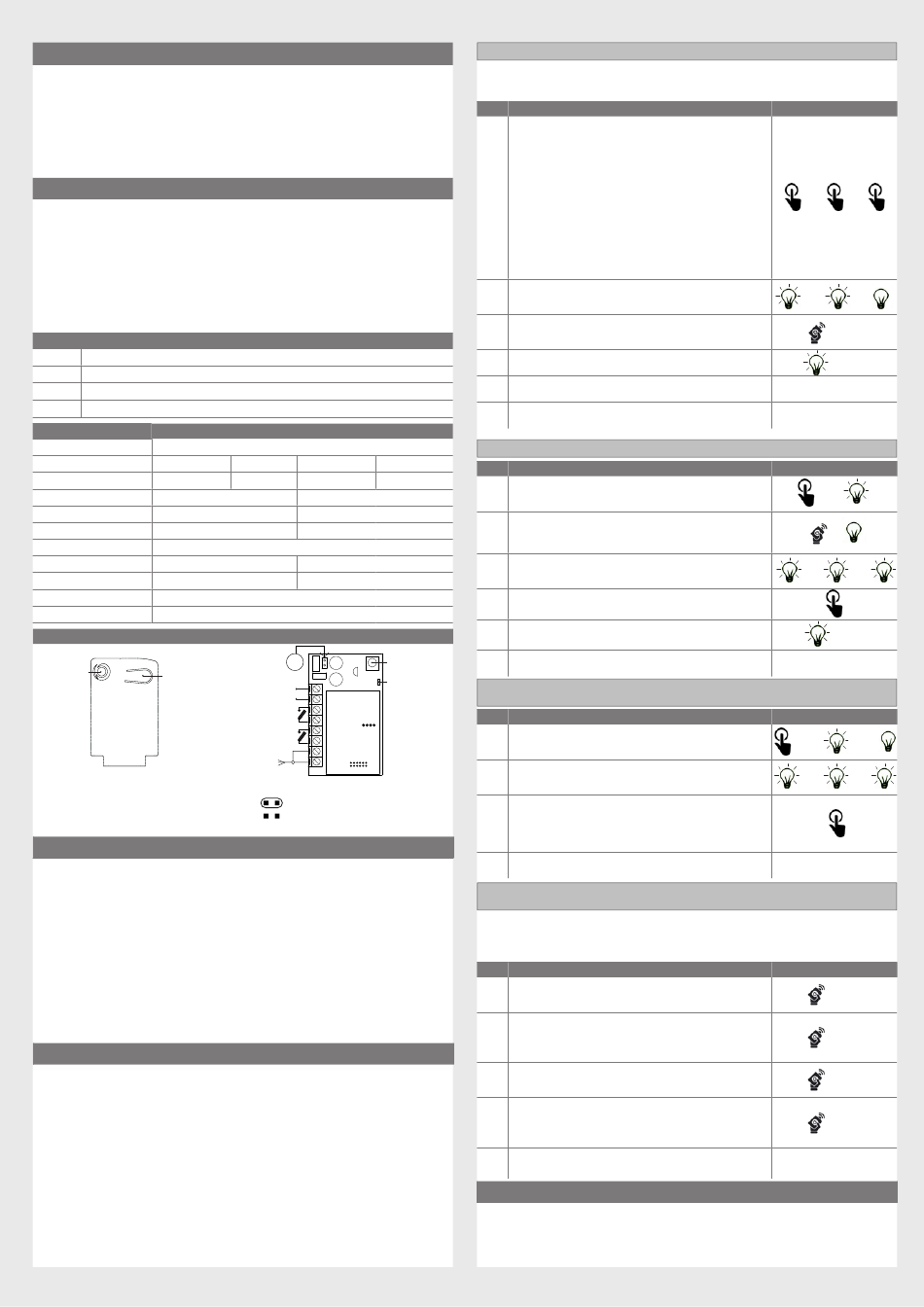

1 - UWAGI DOTYCZĄCE BEZPIECZEŃSTWA
UWAGA – aby zapewnić bezpieczeństwo osób należy stosować się
do niniejszej instrukcji i zachować ją do użytku w przyszłości.
Przed przystąpieniem do instalacji zapoznać się uważnie z treścią instrukcji. Pro-
cesy projektowania i produkcji urządzeń wchodzących w skład produktu, jak też in-
formacje zawarte w niniejszej instrukcji, spełniają wymogi obowiązujących przepisów
bezpieczeństwa. Pomimo tego nieprawidłowa instalacja oraz błędne programowanie
mogą spowodować poważne obrażenia osób wykonujących pracę lub eksploatujących
instalację. Dlatego też podczas instalacji należy rygorystycznie stosować się do
wszelkich zaleceń podanych w niniejszej instrukcji.
2 - INFORMACJE OGÓLNE DOTYCZĄCE PRODUKTU
ODBIORNIKI RADIOWE
Odbiorniki radiowe Key Automation są odbiornikami posiadającymi 4 wyjścia do cen-
trali ze złączem SSQ (RX4Y/RX8) w zewnętrzna listwą zaciskową (RXM23Y/RXM28).
Odbiorniki akceptują nadajniki z kodem stałym lub nadajniki z kodem zmiennym.
Odbiorniki RX4Y/RMX23Y/RX8/RXM28 mogą być sterowane za pomocą oprogramo-
wania i urządzenia XRMANAGER (wersja firmware 2.4 i wyższe - dla 868MHz Menu
tylko odbiorniki).
Uwaga: zabrania się używania produktu do celów innych, niż opisane w niniejszej
instrukcji oraz w warunkach środowiskowych innych, niż określone dla danego
produktu.
KOD
OPIS
RX4Y
Odbiornik wewnętrzny 4 wyjścia, 433.92 MHz. Maksymalna pojemność pamięci 1000 kodów
RXM23Y Odbiornik zewnętrzny 2 wyjścia 433.92 MHz. Maksymalna pojemność pamięci 1000 kodów
RX8
Odbiornik wewnętrzny 4 wyjścia 868.3 MHz. Maksymalna pojemność pamięci 1000 kodów
RXM28
Odbiornik zewnętrzny 2 wyjścia 868.3 MHz. Maksymalna pojemność pamięci 1000 kodów
DANE TECHNICZNE
900RX4Y
Dekodowanie
Kompatybilność nadajników
SUB/PLAY/ORION
Częstotliwość
433.92 MHz
Zasilanie
Pobór prądu w spoczynku
Pobór prądu max
Impedancja wejścia
Wyjścia
Wyjścia przekaźnika
Czułość
Temperatura pracy
GŁÓWNE KOMPONENTY
LED
PRZYCISK
ZIELONY
RX4Y/RX8
3 - KONTROLE WSTĘPNE
UWAGA – przed zainstalowaniem produktu wykonać następujące kontrole i za-
lecenia:
• Sprawdzić, czy powierzchnia przeznaczona do zamocowania produktu jest solidna i
czy nie przenosi drgań.
• Używać podłączeń elektrycznych dostosowanych do wymaganych wartości prądu.
• Sprawdzić, czy zasilanie posiada wartości określone w parametrach technicznych.
• Podłączyć antenę typu ANTS433; bez użycia anteny zasięg zostaje ograniczony do
kilku metrów.
Antenę należy zamontować na najwyższej możliwej wysokości. W przypadku
występowania konstrukcji metalowych lub ze zbrojonego betonu, antenę należy
zamontować powyżej tych elementów. Przewód elektryczny anteny
powinien być typu RG58 i posiadać maksymalną długość 10 m.
• Jeżeli nie można zamontować anteny, zasięg można zwiększyć poprzez
podłączenie i rozciągnięcie przewodu elektrycznego.
4 - INSTALACJA PRODUKTU
Podłączyć odbiornik radiowy bez doprowadzania zasilania. W przypadku mo-
deli RX4Y/RX8 sprawdzić kierunek wprowadzania, stosując się do instrukcji
dotyczącej centrali, na której montowany jest odbiornik.
Uwaga: w przypadku niektórych centrali należy usunąć pokrywę modelu RX4Y/
RX8. Stosować się do instrukcji dołączonej do odpowiedniej centrali.
Pierwszy wprowadzony pilot decyduje o rodzaju kodowania (kod stały lub kod
zmienny). Po włączeniu odbiornika pojawia się na nim określona sekwencja
mignięć, informując o rodzaju kodowania zapisanych w pamięci pilotów:
• 1 długie mignięcie = pamięć pusta
• 2 szybkie mignięcia = kod stały
• 3 szybkie mignięcia = kod zmienny
900RX8
900RXM23Y
FIX/ROLLING
SUB/PLAY
SUB/PLAY/ORION
868.3 MHz
433.92 MHz
5 Vdc
12 ÷ 24 Vac / 12 ÷ 35 Vdc
16 mA
41 mA @ 24 Vac / 20 mA @ 24 Vdc
27 mA
45 mA @ 24 Vac / 27 mA @ 24 Vdc
50 Ω
4
2
-
24 Vdc, 1 A MAX,NORM. OTWARTY
-108 dB
-20°+55° C
J1
+ (~)
12/24
- (~)
Vac/Vdc
OUT 1
OUT 2
RXM23Y/RXM28
J1:
= 12 Vac/Vdc
= 24Vac/Vdc
wyjścia monostabilny impulsywnych
OUT1-OUT2=
4.1 WPROWADZANIE PILOTA DO PAMIĘCI
UWAGA: Po aktywowaniu funkcji wprowadzania pilota do pamięci, w odbiorniku
może zostać zapisany każdy pilot znajdujący się w polu odbioru. Aby ograniczyć
zasięg odbiornika, odłączyć tymczasowo antenę.
FAZA OPIS
Wcisnąć i zwolnić przycisk odbiornika taką liczbę razy,
która równa jest numerowi wyjścia wybranego do
aktywacji:
1 raz dla wyjścia 1,
2 razy dla wyjścia 2,
3 razy dla wyjścia 3,
1
4 razy dla wyjścia 4,
5 razy dla wyjścia WSTĘPNE (przycisk 1 = wyjścia 1,
przycisk 2 = wyjścia 2, przycisk 3 = wyjścia 3, przycisk
4 = wyjścia 4)
Aby poznać funkcję aktywowaną przez wyjście odbior-
nika patrz instrukcja centrali lub urządzenia, na którym
zostanie zamontowany odbiornik
Znajdująca się na odbiorniku dioda LED błyska taką
2
liczbę razy, jaka odpowiada numerowi wybranego
wyjścia; błyski przedzielane są pauzą trwającą 1 s
W ciągu 7 sekund należy wcisnąć i przytrzymać przez
3
co najmniej 2 sekundy przycisk pilota, który chcemy
wprowadzić do pamięci
Jeżeli wprowadzanie pilota do pamięci zakończyło się
4
powodzeniem, na odbiorniku pojawi się jeden długi błysk
W celu wprowadzenia do pamięci innego pilota na tym
5
samym wyjściu, powtórzyć czynności z punktu 3
Po 7 sekundach nieaktywności odbiornik kończy auto-
Uwag.
matycznie fazę programowania
900RXM28
4.2 KASOWANIE PILOTA
SUB/PLAY
FAZA OPIS
868.3 MHz
Wcisnąć i przytrzymać przycisk odbiornika do momen-
1
tu zaświecenia się diody LED (ok. 3 sekundy)
W ciągu 7 sekund wcisnąć przycisk pilota, który ma
zostać skasowany, i przytrzymać aż do momentu
2
zgaśnięcia diody LED na odbiorniku. Zwolnić przycisk
pilota
Po upływie ok. 1 sekundy od zwolnienia przycisku, dio-
3
da LED na odbiorniku zaczyna migać
Zatwierdzić kasowanie poprzez wciśnięcie przycisku
4
odbiorniku
Jeżeli kasowanie pilota zakończyło się powodzeniem,
5
na odbiorniku pojawi się 1 długie mignięcie
Po 7 sekundach nieaktywności odbiornik kończy auto-
PRZYCISK
Uwag.
matycznie fazę kasowania
LED
4.3 CAŁKOWITE KASOWANIE PAMIĘCI ODBIORNIKA/
ZIELONY
RESET ODBIORNIKA
FAZA OPIS
Wcisnąć i przytrzymać przycisk odbiornika do momen-
1
tu zaświecenia się diody LED (ok. 3 sekundy) a potem
jej zgaśnięcia (ok. 3 sekundy). Zwolnić przycisk
Po upływie ok. 1 sekundy od zwolnienia przycisku, dio-
2
da LED na odbiorniku zaczyna migać
W celu całkowitego wykasowania pamięci nacisnąć
przycisk odbiornika w trakcie trzeciego mignięcia kon-
3
trolki. W celu dokonania resetu 4 wyjść i sprowadzenia
ich do trybu fabrycznego monostabilnego nacisnąć
przycisk w trakcie piątego mignięcia
Jeżeli kasowanie/reset pilota zakończyło się powodze-
4
niem, na odbiorniku pojawi się 1 długie mignięcie
4.4 ZDALNE WPROWADZANIE PILOTA DO PAMIĘCI PRZY
POMOCY PILOTA WCZEŚNIEJ WPROWADZONEGO
Istnieje możliwość wprowadzenia pilota do pamięci bez dostępu do odbiornika. W tym
celu należy dysponować pilotem, który został już wprowadzony do pamięci, oraz
wykonać poniższą procedurę.Procedurę zdalnego kopiowania należy wykonać w
obszarze obsługiwanym przez odbiornik.
FAZA OPIS
Wcisnąć i przytrzymać przez co najmniej 5 sekund
1
przycisk nowego pilota, który ma zostać wprowadzony
do pamięci
Wcisnąć i przytrzymać przez co najmniej 3 sekun-
dy przycisk starego pilota, który ma zostać skopio-
2
wany (jeżeli wcześniejsza faza 1 zakończona została
powodzeniem, napęd nie zostanie uruchomiony)
Wcisnąć i przytrzymać przez co najmniej 3 sekundy
3
przycisk nowego pilota, który ma zostać wprowadzony
do pamięci
Wcisnąć i przytrzymać przez co najmniej 3 sekundy
przycisk starego pilota, który ma zostać skopiowany,
4
na znak zatwierdzenia, a następnie zakończyć fazę
programowania
Po 7 sekundach nieaktywności odbiornik kończy auto-
Uwag.
matycznie fazę programowania
5 - ODBIÓR TECHNICZNY ORAZ ODDANIE DO UŻYTKOWANIA
Instalacja może zostać oddana do użytkowania po przeprowadzeniu przez wykwalifiko-
wanego technika odbioru technicznego. Technik zobowiązany jest do wykonania testów
wymaganych przepisami wskazanymi w zależności od istniejących zagrożeń oraz do
sprawdzenia, czy instalacja spełnia wymogi określone w mających zastosowanie ure-
gulowaniach.
PRZYKŁAD
+
+
+ 1s
+1s
2s
3s
PRZYKŁAD
(>3s)->
->
0,5s
0,5s
3s
PRZYKŁAD
(>3s)->
(>3s)->
(1s)+
(1s)+
PRZYKŁAD
>5s
>3s
>3s
>3s
