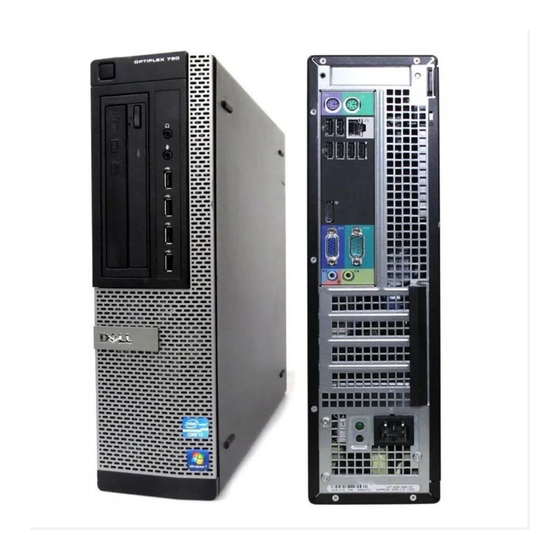

Dell D05D Manuel De Maintenance
Masquer les pouces
Voir aussi pour D05D:
- Manuel du propriétaire (103 pages) ,
- Installation et caractéristiques (13 pages) ,
- Manuel d'installation (11 pages)
Manuels Connexes pour Dell D05D
Sommaire des Matières pour Dell D05D
- Page 1 Manuel de maintenance Dell OptiPlex 990 Desktop Modèle réglementaire: D05D Type réglementaire: D05D001...
- Page 2 D'autres marques et noms commerciaux peuvent être utilisés dans cette publication pour faire référence aux entités se réclamant de ces marques et noms ou à leurs produits Dell Inc. rejette tout intérêt exclusif dans les marques et noms ne lui appartenant pas.
- Page 3 Table des matières Remarques, précautions et avertissements..........2 Chapitre 1: Intervention à l'intérieur de votre ordinateur.......9 ............9 Avant d'intervenir à l'intérieur de votre ordinateur .......................10 Outils recommandés ...................11 Mise hors tension de l'ordinateur ............11 Après intervention à l'intérieur de votre ordinateur Chapitre 2: Capot..................13 .......................13 Retrait du capot...
- Page 4 .................28 Installation du module de mémoire Chapitre 8: Commutateur d'intrusion dans le châssis......29 ..............29 Retrait du commutateur d'intrusion du châssis ............30 Installation du commutateur d'intrusion du châssis Chapitre 9: Haut-parleur................31 ....................31 Retrait du haut-parleur .....................32 Installation du haut-parleur Chapitre 10: Dissipateur de chaleur............33 ............33 Retrait du dissipateur de chaleur et du processeur ..........35...
- Page 5 Alerte ! Les tentatives précédentes de démarrage du système ont été échoué sur le point de contrôle [nnnn]. Pour des informations d'aide à la résolution du problème, notez le point de contrôle et contactez le support ......................86 technique Dell........86 Alerte! Le cavalier de modification de sécurité est installé.................86...
- Page 6 ..............86 Commande ou nom de fichier erronés ....87 Code ECC (error-correction code) erroné lors de la lecture du disque ..................87 Défaillance du contrôleur ....................87 Erreur de données ................87 Réduction de la mémoire disponible .............87 Erreur de recherche lecteur de disquette 0 ..................87 Echec de lecture de disquette ........88...
- Page 7 Erreur du compteur de la puce du minuteur 2 ..............93 Interruption inattendue en mode protégé AVERTISSEMENT : le programme Disk Monitoring System de Dell a détecté que l'unité [0/1] sur le contrôleur EIDE [principal/secondaire] ne fonctionne pas conformément aux caractéristiques normales. Il est recommandé de sauvegarder immédiatement vos données et de remplacer le disque dur en...
- Page 9 Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
- Page 10 PRÉCAUTION: Lorsque vous déconnectez un câble, tirez sur le connecteur ou sa languette, mais pas sur le câble lui-même. Certains câbles sont dotés de connecteurs avec dispositif de verrouillage. Si vous déconnectez un câble de ce type, appuyez d'abord sur le verrou. Lorsque vous extrayez les connecteurs, maintenez-les alignés uniformément pour éviter de courber les broches.
- Page 11 PRÉCAUTION: Pour connecter un câble réseau, branchez-le d'abord le périphérique du réseau et sur l'ordinateur. Branchez les câbles téléphoniques ou de réseau sur l'ordinateur. Branchez l'ordinateur et tous ses périphériques sur leur prise secteur. Mettez sous tension l'ordinateur. Vérifiez que l'ordinateur fonctionne correctement en exécutant Dell Diagnostics.
- Page 13 Capot Retrait du capot Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Poussez le loquet du capot sur le côté de l'ordinateur. Soulevez le capot à 45 degrés et retirez-le de l'ordinateur.
- Page 14 Installation du capot Placez le capot de l'ordinateur sur le châssis. Appuyez sur le capot jusqu'à ce que vous entendiez un clic indiquant qu'il est en place. Suivez les procédures dans Après une intervention dans l'ordinateur.
- Page 15 Cache avant Retrait du cache avant Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Ecartez les clips de retenue du cache avant du châssis. Tournez le cache pour l'écarter de l'ordinateur et libérer les crochets sur le bord opposé...
- Page 16 Installation du cache avant Insérez le crochet dans le bord inférieur du cache avant dans les fentes à l'avant du châssis. Tournez le cache vers l'ordinateur pour engager les quatre clips de retenue du cache avant jusqu'à ce que vous entendiez un clip qui indique qu'ils sont installés. Installez le capot.
- Page 17 Cartes Retrait de la carte d'extension Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Relevez le loquet de retenue de la carte. Tirez le levier pour l'écarter de la carte PCIe x16 pour libérer la languette de fixation de l'encoche de la carte.
- Page 18 Soulevez la carte d'extensions PCI (si elle est présente) pour la retirer du connecteur et de l'ordinateur. Soulevez la carte d'extensions PCI x4 (si elle est présente) pour la retirer du connecteur et de l'ordinateur.
- Page 19 Installation de la carte d'extension Insérez la carte PCIe x4 dans le connecteur sur la carte système et appuyez dessus pour la mettre en place. Insérez la carte PCIe (si elle existe) dans le connecteur sur la carte système et appuyez dessus pour la mettre en place.
- Page 21 Unité optique Retrait de l'unité optique Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Retirez le cache avant. Retirez le câble de données et le cordon électrique à l'arrière de l'unité optique. Relevez le loquet de l'unité optique et poussez cette dernière depuis l'arrière vers l'avant de l'ordinateur.
- Page 22 Installation de l'unité optique Abaissez le loquet de l'unité optique et poussez cette dernière depuis l'avant vers l'arrière de l'ordinateur. Connectez le câble de données et le cordon électrique à l'arrière de l'unité optique. Installez le cache avant. Installez le capot. Suivez les procédures dans Après une intervention dans l'ordinateur.
- Page 23 Disque dur Retrait du disque dur Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Retirez le câble de données et le cordon électrique à l'arrière du disque dur. Poussez le loquet du support du disque dur vers le disque dur et relevez-le. Courbez le support du disque dur et retirez le disque dur de 3,5"...
- Page 24 Retournez le support du disque dur et enlevez les vis de fixation du disque dur de 2,5” en dessous du support. Courbez le support du disque dur et retirez les deux disques sur de 2,5” du support. Desserrez les vis de fixation du disque dur de 2,5" sur la partie supérieure du support du disque dur .
- Page 25 Desserrez les vis de fixation du disque dur de 2,5" en dessous du support du disque dur . Installation du disque dur Desserrez les vis de fixation du ou des disques durs de 2,5" au support de disque dur. Courbez le support du disque dur et insérez le disque dur de 3,5” ou les deux disques durs de 2,5”...
- Page 27 Mémoire Retrait du module de mémoire Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Retirez les clips de retenue de chaque côté des modules de mémoire. Sortez les modules de leur connecteur sur la carte système.
- Page 28 Installation du module de mémoire Insérez les modules de mémoire dans les connecteurs sur la carte système dans l'ordre A1 > B1 > A2 > B2. Appuyez sur les modules de mémoire jusqu'à ce que les clips de retenue se remettent en place.
- Page 29 Commutateur d'intrusion dans le châssis Retrait du commutateur d'intrusion du châssis Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Déconnectez le câble du commutateur d'intrusion de la carte système. Faites glisser le commutateur d'intrusion vers l'arrière du châssis et retirez-le de la carte système.
- Page 30 Installation du commutateur d'intrusion du châssis Insérez le commutateur d'intrusion à l'arrière du châssis et faites-le glisser vers le haut du châssis pour le fixer. Connectez le câble du commutateur d'intrusion à la carte système. Installez le capot. Suivez les procédures dans Après une intervention dans l'ordinateur.
- Page 31 Haut-parleur Retrait du haut-parleur Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Déconnectez le câble du haut-parleur de la carte système. Retirez le câble du haut-parleur du clip du châssis. Appuyez sur le loquet de fixation du haut-parleur et faites-le glisser vers le haut pour le retirer.
- Page 32 Installation du haut-parleur Appuyez sur le loquet de fixation du haut-parleur et faites glisser vers le bas pour le fixer. Faites passer le câble du haut-parleur dans le clip du châssis. Connectez le câble du haut-parleur à la carte système. Installez le capot.
- Page 33 Dissipateur de chaleur Retrait du dissipateur de chaleur et du processeur Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Déconnectez le câble du bloc dissipateur de chaleur de la carte système. Desserrez les vis captives dans l'ordre 1, 2, 3 et 4. Soulevez le bloc dissipateur de chaleur et retirez-le de l'ordinateur et retirez-le de l'ordinateur.
- Page 34 Appuyez sur le levier et poussez-le vers l'extérieur pour le libérer de son crochet de retenue. Soulevez le capot du processeur. Soulevez le processeur pour le retirer du connecteur et placez-le dans un sac antistatique.
- Page 35 Installation du dissipateur de chaleur et du processeur Insérez le processeur dans son connecteur en veillant à l'installer correctement. Abaissez le couvercle du processeur. Abaissez le levier et poussez-le vers l'intérieur pour le placer dans le crochet de retenue. Placez le bloc dissipateur de chaleur dans le châssis. Serrez les vis captives pour fixer le bloc dissipateur de chaleur à...
- Page 37 Pile bouton Retrait de la pile bouton Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Poussez la pile pour la dégager du connecteur. Sortez la pile.
- Page 38 Installation de la pile bouton Placez la pile bouton dans son logement sur la carte système. Appuyez sur la pile bouton pour la mettre en place. Installez le capot. Suivez les procédures dans Après une intervention dans l'ordinateur.
- Page 39 Câble du commutateur électrique Retrait du câble du commutateur électrique Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Retirez le cache avant. Déconnectez le câble du commutateur électrique de la carte système. Ecartez le câble pour le libérer. Sortez le câble du commutateur électrique par l'avant de l'ordinateur.
- Page 40 Installation du câble du commutateur électrique Faites passer le câble du commutateur électrique par l'avant de l'ordinateur. Fixez le câble du commutateur électrique au châssis. Connectez le câble du commutateur électrique à la carte système. Installez le cache avant. Installez le capot. Suivez les procédures dans Après une intervention dans l'ordinateur.
- Page 41 Capteur thermique frontal Retrait du capteur thermique frontal Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Retirez le cache avant. Débranchez le câble du capteur thermique de la carte système. Retirez le câble du capteur thermique des clips du châssis. Retirez le câble du capteur thermique du clip du châssis.
- Page 42 Ecartez le capteur de chaleur à l'avant du châssis et retirez-le. Installation du capteur thermique frontal Fixez le capteur thermique à l'avant du châssis. Placez le câble du capteur dans les clips du châssis. Connectez le câble du capteur à la carte système. Installez le cache avant.
- Page 43 Ventilateur du châssis Retrait du ventilateur du système Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Retirez le cache avant. Déconnectez le câble du ventilateur du système de la carte système. Retirez le câble du ventilateur du système des clips du châssis. Poussez les quatre rondelles vers l'intérieur à...
- Page 44 Soulevez le ventilateur du système pour le retirez. Poussez vers le haut les quatre rondelles du ventilateur du système pour les retirer. Installation du ventilateur du système Placez le ventilateur du système dans le châssis. Passez les quatre rondelles dans le châssis et faites-les glisser le long des rainures pour les mettre en place.
- Page 45 Connectez le câble du ventilateur du système à la carte système. Installez le cache avant. Installez le capot. Suivez les procédures dans Après une intervention dans l'ordinateur.
- Page 47 Panneau d'entrée/sortie Retrait du panneau d'entrée/sortie Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Retirez le cache avant. Déconnectez le câble du panneau d'entrée/sortie ou le câble FlyWire de la carte système. Retirez la vis de fixation du panneau d'entrée/sortie au châssis. Faites glisser le panneau d'entrée/sortie vers la droite du système pour le désolidariser du châssis.
- Page 48 Retirez le panneau d'entrée/sortie Installation du panneau d'entrée/sortie Insérez le panneau d'entrée/sortie dans la fente à l'avant du châssis. Faites glisser le panneau d'entrée/sorti vers la gauche de l'ordinateur pour le fixer au châssis. Serrez les vis de fixation du panneau d'entrée/sortie au châssis. Connectez le câble du panneau d'entrée/sortie ou le câble FlyWire à...
- Page 49 Alimentation électrique Retrait de l'alimentation électrique Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Retirez le capteur thermique de l'unité d'alimentation électrique. Déconnectez le cordon d'alimentation à 4 broches de la carte système. Retirez le cordon électrique 4 broches des clips du châssis. Déconnectez le cordon d'alimentation à...
- Page 50 Retirez le cordon d'alimentation 24 broches des clips du châssis. Retirez les vis de fixation du bloc d'alimentation électrique à l'arrière de l'ordinateur. Poussez la languette bleue à côté de l'alimentation électrique et poussez cette dernière vers l'avant de l'ordinateur.
- Page 51 10. Soulevez l'alimentation électrique pour la sortir de l'ordinateur. Installation de l'alimentation électrique Placez l'alimentation électrique dans le châssis et poussez-la vers l'arrière de l'ordinateur pour la fixer. Serrez les vis de fixation de l'alimentation électrique à l'arrière de l'ordinateur. Faites passer le cordon d'alimentation 24 broches dans le clip du châssis.
- Page 53 Carte système Retrait de la carte système Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Retirez le cache avant. Retirez le disque dur. Retirez les cartes d'extension. Retirez le dissipateur de chaleur et le processeur. Déconnectez tous les câbles de la carte système. Relevez et libérez le loquet de la carte d'extension pour pouvoir accéder aux vis de fixation de la carte système.
- Page 54 Retirez les vis de fixation de la carte système au châssis. 10. Faites glisser la carte système vers l'avant de l'ordinateur. 11. Retirez la carte système du châssis. Installation de la carte système Alignez la carte système sur les connecteurs de port à l'arrière du châssis et placez la carte dans le châssis.
- Page 55 Fermez le loquet de la carte d'extension. Connectez les câbles à la carte système. Installez le dissipateur de chaleur et le processeur. Installez la carte d'extension. Installez le disque dur. Installez le cache avant. Installez le capot. 10. Suivez les procédures dans Après une intervention dans l'ordinateur.
- Page 57 Capteur thermique de l'unité d'alimentation électrique Retrait du capteur thermique de l'unité d'alimentation électrique Suivez les procédures dans Avant d'intervenir dans l'ordinateur. Retirez le capot. Débranchez le câble du capteur thermique de la carte système. Retirez le câble du capteur thermique du clip du châssis.
- Page 58 Ecartez le capteur thermique de l'unité d'alimentation électrique et retirez-le du châssis. Installation du capteur thermique de l'unité d'alimentation électrique Fixez le capteur thermique à l'unité d'alimentation électrique. Faites passer le câble du capteur thermique dans le clip du châssis. Connectez le câble du capteur à...
- Page 59 Configuration du système Configuration du système Cet ordinateur offre les options suivantes : • Accès à la configuration du système en appuyant sur <F2> • Affichage d'un menu d'utilisation unique en appuyant sur <F12> Appuyez sur <F2> pour accéder à la configuration du système et modifier les paramètres définissables par l'utilisateur.
- Page 60 • Options de diagnostic — Le menu Démarrer) contient deux options de diagnostic, IDE Drive Diagnostics (Diagnostics du dique dur 90/90) et Boot to the Utility Partition (Démarrer dans la partition de l'utilitaire). Ainsi, l'utilisateur n'a pas à mémoriser les séquences de touches <Ctrl><Alt><D> et <Ctrl><Alt><F10> (qui fonctionnent toujours).
- Page 61 Les tentatives précédentes de démarrage du système ont échoué au point de contrôle ______. Pour obtenir des informations d'aide à la résolution du problème, notez le point de contrôle et contactez le support technique Dell. Navigation Vous pouvez naviguer dans l'ordinateur avec le clavier ou la souris.
- Page 62 Options de configuration du système REMARQUE: Selon l'ordinateur et les périphériques installés, les éléments répertoriés dans cette section peuvent apparaître ou non. Général (Général) Informations système Affiche les informations suivantes : • System Information (Informations système) : affiche version du BIOS, numéro de service, numéro d'inventaire, date de propriétés, date de facturation, et code de services express.
- Page 63 Général (Général) Date/Time (Date/ Permet de définir la date et l'heure. Les modifications de date Heure) et d'heure système sont appliquées immédiatement. System Configuration (Configuration du système) Integrated NIC (Carte Permet d'activer ou de désactiver la carte réseau intégrée. NIC intégrée) Vous pouvez affecter les valeurs suivantes à...
- Page 64 System Configuration (Configuration du système) • SATA-0 • SATA-1 • SATA-2 • SATA-3 Smart Reporting Ce champ indique si les erreurs de disque dur des unités (Génération intégrées sont signalées lors du démarrage du système. Cette intelligente de technologie fait partie de la spécification SMART (Self rapports) Monitoring Analysis and Reporting Technology).
- Page 65 Vidéo Enable Multi-Display Slot (Activer multi-affichage) — Cette option est désactivée par défaut. REMARQUE: Le paramètre Vide est visible uniquement lorsqu'une carte vidéo est installée dans le système. Security (Sécurité) Permet de définir, modifier ou supprimer le mot de passe du Internal HDD-1 disque dur interne du système.
- Page 66 Security (Sécurité) REMARQUE: Le système demande toujours les mots de passe système et du disque dur lors de la mises sous tension depuis l'état Hors tension (démarrage à froid). En outre, le système demande toujours les mots de passe sur les disques dur des baies de module qui peuvent être présentées.
- Page 67 Security (Sécurité) Chassis Intrusion Permet d'activer ou de désactiver la fonction d'intrusion dans (Intrusion dans le le châssis. Vous pouvez affecter les valeurs suivantes à châssis) l'option : • Clear Intrusion Warning (Effacement d'avertissement d'intrusion) — Activé par défaut si une intrusion dans le châssis est détectée.
- Page 68 Performance s'améliorent avec les coeurs supplémentaires. Cette option est désactivée par défaut. Intel® SpeedStep™ Permet d'activer ou de désactiver le mode Intel SpeedStep du processeur. L'option est activée par défaut. C States Control Permet d'activer ou de désactiver les états de veille (Controle d'états C) supplémentaires du processeur.
- Page 69 Power Management (Gestion de l'alimentation) Deep Sleep Control Permet de définir les contrôles lorsque l'hibernation est activée. • Disabled (Désactivé) • Enabled in S5 only (Activé dans S5 uniquement) • Enabled in S4 and S5 (Activé dans S4 et S5) Cette option est désactivée par défaut.
- Page 70 POST Behavior (Comportement POST) Fast Boot (Démarrage Cette option peut accélérer le démarrage en ignorant des rapide) étapes de compatibilité : • Minimal — Le système démarre rapidement si le BIOS n'a pas été mis à jour, la mémoire n'a pas été modifiée ou le POST précédent ne s'est pas terminé.
- Page 71 Image Server (Serveur d'image) Lookup Method Indique comment ImageServer recherche une adresse de (Méthode de serveur. recherche) • Static IP (Adresse IP statique) • DNS (activé par défaut) REMARQUE: Ce champ s'applique uniquement lorsque le contrôle "Integrated NIC" dans le groupe "System Configuration"...
- Page 72 Image Server (Serveur d'image) REMARQUE: Ce champ s'applique uniquement lorsque le contrôle "Integrated NIC" dans le groupe "System Configuration" a la valeur "Enabled with ImageServer" et lorsque "Lookup Method" est affecté de la valeur "Static IP". Client Subnet Mask Indique le masque de sous-réseau du client. La valeur par (Masque de sous- défaut est 255.255.255.255.
- Page 73 System Logs (Journaux système) d'alimentation électrique) BIOS Progress Events Affiche le journal des événements d'avancement du BIOS. (Evénements d'avancement du BIOS)
- Page 75 Dépannage Voyants de diagnostic REMARQUE: Les voyants de diagnostic indiquent uniquement l'avancement du test à la mise sous tension (POST). Ces voyants n'indiquent pas un problème provoquant l'arrêt du test POST. Les voyants de diagnostic se trouvent à l'avant du châssis, à côté du bouton d'alimentation.
- Page 76 – Ignorez les prises multiples, les rallonges électriques et les autres appareils de protection électriques pour vérifier que l'ordinateur se met sous tensions correctement. – Vérifiez que les prises multiples sont connectées au secteur et sous tension. – Vérifiez que le secteur fonctionne en le testant avec un autre appareil, tel qu'une lampe.
- Page 77 maintenez-le enfoncé. S'il s'allume, il peut qu'un périphérique soit défaillant. – Si le voyant ne s'allume toujours pas, débranchez les connexions du bloc d'alimentation de la carte système, puis appuyez sur le bouton de test de l'alimentation et maintenez-le enfoncé. S'il s'allume, il se peut que la carte système soit défaillante.
- Page 78 Voyant Bouton d'alimentation Description du Il se peut que la carte système soit défaillante. problème Etapes de dépannage Retirez toutes les cartes périphériques des emplacements PCI et PCI-E et redémarrez l'ordinateur. S'il démarre, ajoutez les cartes périphériques une par une jusqu'à ce que vous identifiiez la carte défaillante.
- Page 79 Voyant Bouton d'alimentation Description du Il se peut que la carte système soit défaillante. problème Etapes de dépannage – Déconnectez tous les périphériques internes et externes et redémarrez l'ordinateur, S'il démarre, ajoutez les cartes périphériques une par une jusqu'à ce que vous ayez identifié la carte défaillante. –...
- Page 80 Bouton d'alimentation Description du Les modules de mémoire sont détectés, mais une erreur de problème mémoire s'est produite. Etapes de – Si au moins deux modules sont installés, retirez les dépannage modules, puis réinstallez un module et redémarrez l'ordinateur. Si l'ordinateur démarre normalement, continuez d'installer les modules de mémoire un par un jusqu'à...
- Page 81 Bouton d'alimentation Description du Aucun module de mémoire détecté. problème Etapes de – Si au moins deux modules sont installés, retirez les dépannage modules, puis réinstallez un module et redémarrez l'ordinateur. Si l'ordinateur démarre normalement, continuez d'installer les modules de mémoire un par un jusqu'à...
- Page 82 Etapes de – Déterminez s'il existe un conflit en retirant une carte dépannage d'extension (et non pas une carte graphique) et en redémarrant l'ordinateur. – Si le problème persiste, réinstallez la carte que vous avez retirée, puis retirez une autre carte et redémarrez l'ordinateur.
- Page 83 – Vérifiez que tous les disques durs et les câbles des unités optiques sont correctement connectés à la carte système. – Si un message s'affiche pour signaler un problème de périphérique (disque dur, par exemple), vérifiez le périphérique pour vous assurer qu'il fonctionne correctement.
- Page 84 Code 1-3-1 à 2-4-4 Cause Modules DIMM non correctement identifiés ou utilisés Code 3-1-1 Cause Echec du registre DMA secondaire Code 3-1-2 Cause Echec du registre DMA principal Code 3-1-3 Cause Echec du registrede masque des interruptions principal Code 3-1-4 Cause Echec du registre de masque des interruptions secondaire Code...
- Page 85 Code 3-4-3 Cause Erreur de recherche ROM vidéo Code 4–2–1 Cause Pas de cadencement Code 4–2–2 Cause Echec d'arrêt Code 4–2–3 Cause Erreur porte A20 Code 4–2–4 Cause Interruption inattendue en mode protégé Code 4–3–1 Cause Erreur mémoire au-dessus de l'adresse 0FFFFh Code 4–3–3 Cause...
- Page 86 Dell. Description L'ordinateur n'a pas pu exécuter la routine de démarrage trois fois de suite pour la même erreur. Contactez Dell et communiquez le code du point de contrôle (nnnn) au technicien. Alerte! Le cavalier de modification de sécurité est installé.
- Page 87 Code ECC (error-correction code) erroné lors de la lecture du disque Description Le contrôleur de lecteur de disquette ou de disque dur a détecté une erreur de lecture irrémédiable. Défaillance du contrôleur Description Le disque dur ou le contrôleur associé est défectueux. Erreur de données Description Le lecteur de disquette ou le disque dur ne peut pas lire les données.
- Page 88 Echec de la réinitialisation du sous-système de disquette Description Le contrôleur du lecteur de disquette est peut-être défaillant. Erreur porte A20 Description Un ou plusieurs modules peuvent être défaillants ou mal installés. Réinstallez les modules de mémoire et remplacez-les, si nécessaire. Défaillance générale Description Le système d'exploitation ne peut pas exécuter la commande.
- Page 89 Informations de configuration non valides. Exécutez le programme SETUP Description Les informations de configuration de l'ordinateur ne correspondent pas à la configuration matérielle. Configuration de mémoire non valide. Remplir emplacement DIMM1 Description L'emplacement DIMM1 ne reconnaît pas un module de mémoire. Réinstallez correctement le module.
- Page 90 Erreur de logique de mot double de mémoire à l'adresse. Valeur de lecture en attente d'une valeur. Description Un module de mémoire peut être défaillant ou mal installé. Réinstallez les modules de mémoire et remplacez-les, si nécessaire. Erreur de logique paire/impaire de mémoire à l'adresse. Valeur de lecture en attente d'une valeur.
- Page 91 Aucun secteur d'amorçage sur le disque dur Description Les informations de configuration de l'ordinateur peuvent être incorrectes dans la configuration système. Aucune interruption de cadence Description Une puce de la carte système est peut être défaillante. Erreur disque non système ou disque Description La disquette dans le lecteur A ne contient pas un système d'exploitation amorçable.
- Page 92 Secteur demandé introuvable Description Le système d'exploitation ne peut pas lire la disquette ou le disque dur, l'ordinateur n'a pas trouvé un secteur sur le disque ou le secteur demandé est défectueux. Echec de la réinitialisation Description La réinitialisation du disque a échoué. Secteur introuvable Description Le système d'exploitation ne trouve pas un secteur sur la disquette ou le disque dur.
- Page 93 Description Le contrôleur du clavier est peut-être défaillant ou un module de mémoire est peut-être lâche. AVERTISSEMENT : le programme Disk Monitoring System de Dell a détecté que l'unité [0/1] sur le contrôleur EIDE [principal/ secondaire] ne fonctionne pas conformément aux caractéristiques normales.
- Page 94 X:\ est inaccessible. Le périphérique n'est pas prêt Description Le lecteur de disquette ne peut pas lire la disquette. Insérez une disquette dans le lecteur et recommencez.
- Page 95 Caractéristiques Caractéristiques techniques REMARQUE: Les offres peuvent varier d'une région à l'autre. Pour plus d'informations sur la configuration de l'ordinateur, cliquez sur Démarrer Démarrer dans XP) Aide et support, puis sélectionnez l'option d'affichage des informations sur l'ordinateur. Processeur Type de processeur •...
- Page 96 Mémoire Bureau, mini tour, compact 16 Go Ultra compact 8 Go Vidéo Intégré • Intel HD Graphics (avec combo CPU-GPU Intel Celeron/Pentium) • Intel HD Graphics 2000 (avec combo CPU-GPU Intel Core i3 DC 65 W et Intel Core i5/i7 QC vPRO 95 Discret Carte graphique PCI Express x16 Audio...
- Page 97 Bus d'extension • Vitesse bidirectionnnelle emplacement x16-– 16 Go/s SATA : 1,5 Gbps, 3 Gbps et 6 Gbps Cartes Mini tour une carte standard Bureau une carte demi-hauteur Compacte aucune Ultra compacte aucune PCI Express x1 Mini tour jusqu'à trois cartes standard Bureau jusqu'à...
- Page 98 Périphériques Mini tour deux Bureau Compact Baie d'unité optique plate Ultra compacte Baie d'unité optique plate Accessible en interne : Baies d'unité SATA 3,5 pouces Mini tour deux Bureau Compacte Ultra compacte aucune Baies d'unité SATA 2,5 pouces Mini tour deux Bureau Compacte...
- Page 99 Connecteurs externes Mini tour, bureau, compact Panneau avant : 4 Panneau arrière : 6 Ultra compact Panneau avant : 2 Panneau arrière : 5 Vidéo Connecteur VGA 15 broches, Connecteur port d'écran 20 broches REMARQUE: Les connecteurs vidéo disponibles peuvent varier en fonction de la carte graphique sélectionnée.
- Page 100 Connecteurs de la carte système Ultra compact un connecteur 52 broches ATA série Mini tour quatre connecteurs 7 broches Bureau trois connecteurs 7 broches Compacts trois connecteurs 7 broches Ultra compacts deux connecteurs 7 broches Mémoire Mini tour, bureau, compact quatre connecteurs 240 broches Ultra compacts deux connecteurs 240 broches USB interne...
- Page 101 Pour plus d'informations sur les voyants de diagnostic, voir le manuel de maintenance sur le site support.dell.com/manuals. Arrière de l'ordinateur : Voyant d'intégrité de liaison sur la Vert — Bonne connexion de 10 carte réseau intégrée Mbps entre le réseau et...
- Page 102 Contrôles et voyants Orange — Bonne connexion de 100 Mbps entre le réseau et l'ordinateur. Jaune — Bonne connexion de 1000 Mbps entre le réseau et l'ordinateur. Eteint — L'ordinateur ne détecte pas de connexion au réseau. Voyant d'activité réseau sur la Jaune —...
- Page 103 Alimentation Puissance Dissipation Tension de chaleur maximale Bureau 250 W 1312 BTU/h De 100 V CA à 240 V CA, de 50 Hz à 60 Hz, 4,4 A Compacte 240 W 1 259 BTU/h De 100 V CA à 240 V CA, de 50 Hz à 60 Hz, 3,6 A ;...
- Page 104 Conditions environnementales Fonctionnement 40 G Stockage 105 G Altitude : Fonctionnement De –15,2 m à 3048 m Stockage De –15,2 m à 10 668 m Niveau de contaminant en suspension G1 ou moins conformément à ANSI/ISA- S71.04-1985...
- Page 105 Dell. Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique. Ces options varient en fonction du pays et du produit et certains services peuvent ne pas être disponibles dans votre région Pour contacter le service commercial, technique ou...
