STEP 5 - Fixation du bras universel
•
Fixer l'axe du galet au bras comme on l'indique, en s'assurant que la vis de calage est serrée sur la rainure de l'axe du
galet, ce qui permet de garantir que le bras et l'arbre ne se déboîteront pas en cours de fonctionnement. Pour un
meilleur rendement, le galet soit se trouver entre les limites du rail comme on l'indique.
•
Serrer les vis d'assemblage à six pans creux de 6 mm-20 x 22 mm (no ¼ po-20 x 7/8 po) pour que les cannelures
mâles et femelles s'accrochent correctement.
•
Mettre l'interrupteur en position Automatique ou Marche.
•
Faire un essai et ajuster au besoin.
SERRER LA VIS D'ASSEMBLAGE
À SIX PANS CREUX DANS LE BRAS
S'assurer que le rail tirant est bien de niveau avec le boîtier, ce qui permet de veiller à
ce que le galet reste dans le rail pendant l'ouverture et la fermeture, ce qui prolonge la
durée de vie du galet.
STEP 5: ATTACHING UNIVERSAL ARM

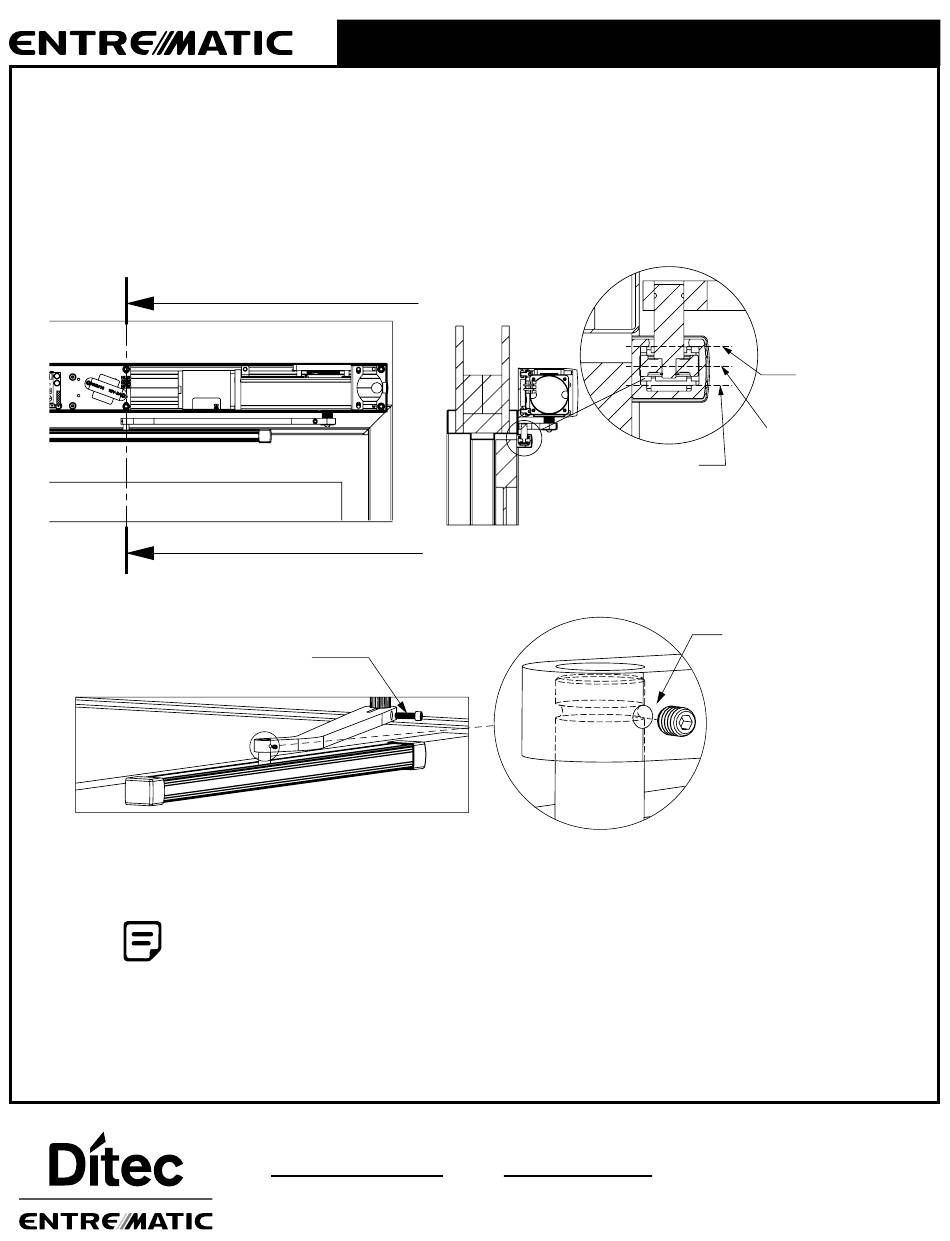

COUPE TRANSVERSALE
DÉTAIL DE LA
VIS DE CALAGE
