L120-13
Version : HK 60Hz
Notice de montage et d'utilisation
fr

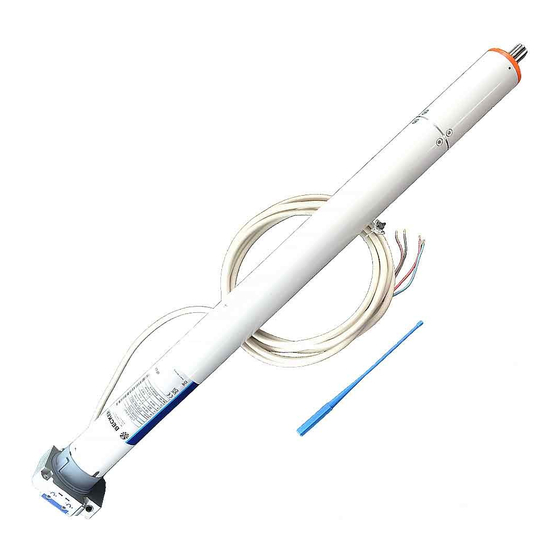

Moteurs tubulaires avec commande à manivelle
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
2010 301 090 0     21/03/2018
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Allemagne
www.becker-antriebe.com

Publicité

loading

Sommaire des Matières pour Becker L120-13

  • Page 1 L120-13 Version : HK 60Hz Notice de montage et d’utilisation Moteurs tubulaires avec commande à manivelle Informations importantes pour: • l'installateur / • l'électricien / • l'utilisateur À transmettre à la personne concernée! L'original de cette notice doit être conservée par l'utilisateur.
  • Page 2 Sommaire Généralités.................................. 3 Garantie .................................... 3 Consignes de sécurité................................ 4 Remarques pour l’utilisateur ............................ 4 Remarques pour le montage et la mise en service ...................... 4 Utilisation conforme ................................ 6 Montage .....................................  6 Montage du moteur.................................  6 Dispositif de blocage de roue............................ 7 Montage de la roue avec dispositif de blocage sur le tube de sortie................
  • Page 3 Généralités Ces moteurs tubulaires sont des équipements de qualité supérieure présentant les caractéristiques suivantes : • Pour une utilisation dans le domaine des volets roulants • Pour une utilisation dans le domaine des protections solaires • Pour une utilisation dans le domaine des portes •...
  • Page 4 Consignes de sécurité Les consignes de sécurité et avertissements suivants ont pour but de prévenir les risques et d’éviter les dommages corporels et matériels. Remarques pour l’utilisateur Remarques générales • Pendant le nettoyage, la maintenance et le remplacement de pièces, le moteur doit être débranché de la source d’alimentation électrique.
  • Page 5 • Montez l’interrupteur avec préréglage ARRÊT à portée de vue du produit motorisé, mais éloigné des pièces mobiles, à une hauteur supérieure à 1,5 m. Celui-ci ne doit pas être accessible au public. • Les dispositifs de commande fixes doivent être installés de manière visible. •...
  • Page 6 Utilisation conforme Le type de moteur tubulaire décrit dans la présente notice est exclusivement destiné au fonctionnement d’installations de volets roulants, de portes roulantes et de protections solaires. La manivelle est prévue uniquement pour la commande manuelle aisée en cas de coupure de courant. Un usage permanent ou l’emploi d’outils (tels que perceuses pour actionner la manivelle) sont interdits, ceci entraînant, après un certain temps, l’arrêt de la fonction manuelle et donc du moteur tubulaire.
  • Page 7 Dispositif de blocage de roue Montage de la roue avec dispositif de blocage sur le tube de sortie Démontage de la roue avec dispositif de blocage sur le tube de sortie Démontage à l’aide de l’outil de démontage, réf. 4930 300 606 0 Démontage à...
  • Page 8 Axes ronds : Mesurez la came de la couronne (X, Y). Retirez ensuite le tube côté moteur pour pou- voir insérer la came de la couronne dans l’axe. La came de la couronne ne doit pas avoir de jeu par rapport à l’axe. Nous recommandons, pour garantir une transmission sûre du couple de rotation avec des axes ronds, de visser la roue sur l’axe (voir tableau ci-dessous).
  • Page 9 Réglage des positions de fin de course Il est possible de régler les fins de course avec l’outil de réglage (Réf. 4933 300 019 Outil de réglage Fin de course supérieure Fin de course inférieure Fin de course inférieure Fin de course supérieure Fin de course supérieure Fin de course inférieure Fin de course supérieure...
  • Page 10 Attention Les moteurs tubulaires sont conçus pour un fonctionnement de courte durée (S2/KB 4 min.). Un disjoncteur thermique intégré permet de prévenir toute surchauffe du moteur tu- bulaire. Lors de la mise en service (tabliers de volets roulants longs ou temps de fonction- nement prolongé), il est possible que le disjoncteur thermique se déclenche.
  • Page 11 à ce produit. L’emballage doit être éliminé de manière conforme. Maintenance Ces moteurs sont sans entretien. Caractéristiques techniques Ø58 Moteur tubulaire L120-13 Type HK 60Hz Couple nominal [Nm] Vitesse de sortie [tr/min] Plage des commutateurs de fin de...
  • Page 12 Exemples de raccordement Commande vie un interrupteur à position fixe/momentanée 230V...
  • Page 13 Déclaration de conformité...
