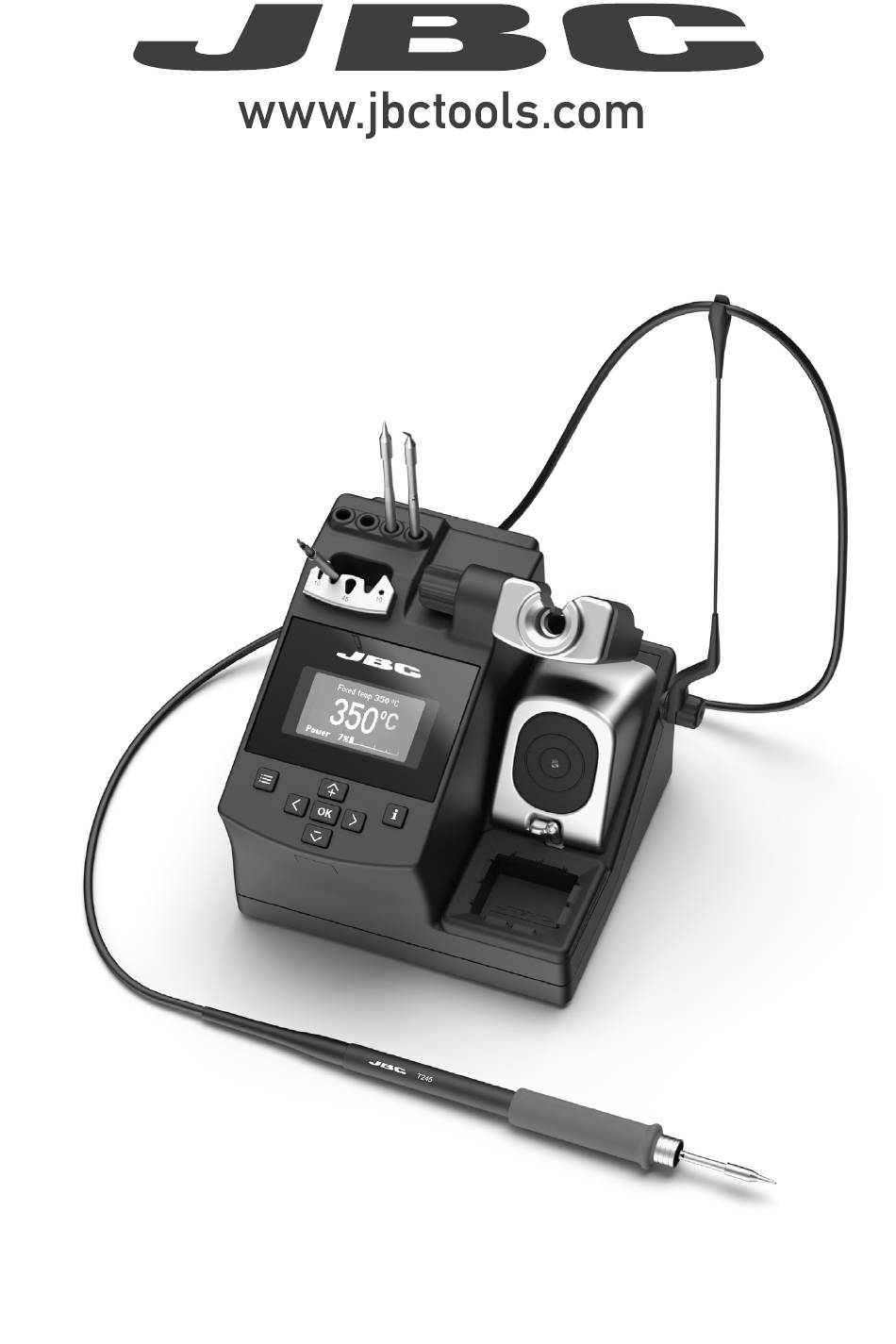

- Page 1 MODE D’EMPLOI Poste à souder...
- Page 2 Ce manuel s’applique aux références suivantes : CD-2BQF (230 V) Liste de colisage Le cols comprend les éléments suivants : Unité de commande ......1 unité Poignée universelle ........ 1 unité Réf. T245-A Cable d’alimentation ......1 unité Laine de laiton ......... 1 unité Réf.
- Page 3 para manuales - color gris 200 mm Caractéristiques et raccords 130 mm 130 mm Collecteur de câble réglable Porte-outil réglable 100 mm Support de cartouche Échangeur à cartouche 80 mm Écran Nettoyeur de pointe avec 60 mm membrane anti-projections (laine de laiton à l’intérieur) Racleur 50 mm T245...
- Page 4 Si la pointe est très sale, JBC recommande de la nettoyer au préalable avec le racleur pour enlever l’excès de soudure. CL7984 Racleur Réceptacle résistant à la température permettant d’éliminer l’excès de soudure en le tapotant ou en...
- Page 5 para manuales - color gris 200 mm Remplacement de la laine/brosse 130 mm 130 mm 1. Déverrouillez le pare-copeaux. 2. Soulevez le pare-copeaux et remplacez la laine de laiton/la brosse usée par un élément neuf. 100 mm Laine Verrouillez 80 mm 60 mm Autres options de nettoyage : 50 mm...
- Page 6 Remplacement des gaines (non inclus, vendu séparément) Remplacez facilement les gaines en mousse souple à l’aide des languettes coulissantes. D-Q: D-Q: Remarque : Choisissez la bonne gaine en fonction du modèle de votre poignée. Poignées Gaines vertes Gaines bleues Gaines noires T210, T210P, T210N T8658 T3310...
- Page 7 para manuales - color gris 200 mm Échangeur à cartouche 130 mm 130 mm Gagnez du temps et changez les cartouches en toute sécurité sans éteindre le poste. 1. Dépose 2. Insertion 3. Fixation 100 mm 80 mm Trous Pl ac ez l a p o i g n é e d a ns Placez la poignée sur le dessus En fonction de la forme de la 60 mm...
- Page 8 Fonctionnement Le système de soudure le plus efficace de JPC Notre technologie révolutionnaire est capable de récupérer la température de la pointe extrêmement rapidement. Cela permet à l’utilisateur de travailler à une température plus basse. La durée de vie de la pointe est donc cinq fois plus longue qu’avec d’autres marques.
- Page 9 para manuales - color gris 200 mm Processus de contrôle 130 mm 130 mm Écran de travail 100 mm Affiche une température fixe Fixed temp. 3 5 0 3 5 0 spécifique. 80 mm S’affiche lorsque vous avez Levels ºC 2 7 0 2 7 0 3 5 0 3 5 0 4 0 0 4 0 0...
- Page 10 Affichage du menu PIN par défaut : 0105 S t a t i o n s e t t i n g s S t a t i o n s e t t i n g s M a i n m e n u M a i n m e n u Temp unit Celsius...
- Page 11 (par exemple, le de soudure nécessite plus de par défaut est de 200 ºC (392 ºF). rivetage). puissance, JBC recommande On considère qu’il s’agit d’un vivement d’utiliser d’autres bon point de départ pour les aides telles que des applications au plomb.
- Page 12 Paramètres de l’outil Description du paramètre Recommandations Avertissements Réglage d’une seule tem- Idéal pour souder plusieurs pérature composants à une tempé- Réglez une valeur située dans rature spécifique. Le poste la plage de températures du empêchera toute tentative de poste (90-450 ºC/190-840 ºF). modification de la tempéra- ture.
- Page 13 Lorsque l’utilisateur change de plus précis entre la obtenir une erreur nulle. type de cartouche, le paramètre température sélectionnée JBC recommande doit être remis à 0 °C/F ou sur 40 mm et la température réelle. vivement d’utiliser des la valeur nécessaire pour cette thermomètres TID-A ou...
- Page 14 Vérifiez régulièrement tous les câbles. Remplacez les pièces défectueuses ou endommagées. Utilisez uniquement les pièces d’origine JBC. Les réparations doivent être effectuées uniquement par un service technique agréé par JBC. EARTH Lorsque cet avertissement apparaît FUSE sur l’écran principal, il convient de remplacer le fusible de mise à...
- Page 15 para manuales - color gris 200 mm Sécurité 130 mm 130 mm Il est impératif de respecter les consignes de sécurité pour éviter tout risque de choc électrique, de blessure, d’incendie ou d’explosion. 100 mm - Ne pas utiliser les appareils à d’autres fins que le soudage ou la retouche. Toute utilisation incorrecte peut provoquer un incendie.
- Page 16 Remarques...
- Page 17 para manuales - color gris 200 mm Remarques 130 mm 130 mm 100 mm 80 mm 60 mm 50 mm 40 mm...
- Page 18 Remarques...
- Page 19 para manuales - color gris 200 mm Spécifications 130 mm 130 mm Poste à souder Réf. : CD-2BQF 230 V 50/60 Hz. Fusible d’entrée : T1A. Sortie : 23,5 V. - Puissance nominale 175 W 100 mm - Puissance de crête (outil) : 130 W - Température sélectionnable : 90-450 °C/190-840 °F - Temp.
- Page 20 Garantie La garantie JBC de 2 ans couvre cet équipement contre tous les défauts de fabrication, y compris le remplacement des pièces défectueuses et la main- d’œuvre. La garantie ne couvre pas l’usure ou la mauvaise utilisation du produit. Pour que la garantie soit valable, l’équipement doit être retourné, en port payé, au revendeur auprès duquel il...
