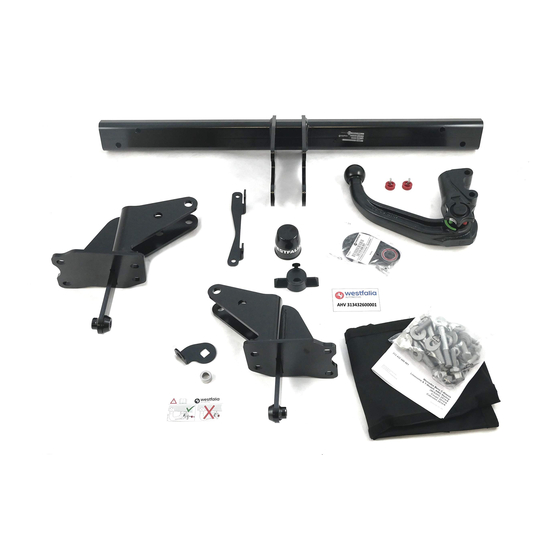

Westfalia Automotive 313 432 600 001 Notice De Montage Et D'utilisation

Masquer les pouces

page de 46

/ 46
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

Anhängevorrichtung

Závěsné zařízení

Anhængertræk

Enganche

Instrucciones de montaje y de servicio

Attelage

Notice de montage et d'utilisation

FIN

Perävaunun vetolaite

Tow bar

Installation and Operating Instructions

∆ιάταξη ζεύξης

Vonóhorog

Beszerelési utasítás

Gancio di traino

Tilhengerfeste

Trekhaak

Montage- en gebruikshandleiding

Hak holowniczy

RUS

Фapкoп

Инструкция по монтажу и эксплуатации

Dragkrok

Monterings- och bruksanvisning

313 432 600 001

WESTFALIA-Automotive GmbH

Am Sandberg 45

D-33378 Rheda-Wiedenbrück

Montage- und Betriebsanleitung, Originalbetriebsanleitung

Montážní a provozní návod

Montage- og driftsvejledning

Asennus- ja käyttöohjeet

Οδηγίες συναρμολόγησης και λειτουργίας

Istruzioni di montaggio e per l'uso

Monterings- og bruksanvisning

Instrukcja montażu i eksploatacji

Limousine & T-Modell, AMG Styling

Level control

Mercedes Benz C-Klasse

APPROVAL NO

55R - 01 3942

TYPE

313 432

CLASS

A 50-X

(W/S205) 2014

313 432 691 101 - 001

D-VALUE

10,5 kN

MAX. VERT. LOAD

85 kg

CHARGE

Sommaire des Matières pour Westfalia Automotive 313 432 600 001

Page 1 313 432 10,5 kN MAX. VERT. LOAD CLASS A 50-X 85 kg CHARGE 313 432 600 001 Mercedes Benz C-Klasse Limousine & T-Modell, AMG Styling (W/S205) 2014 WESTFALIA-Automotive GmbH Am Sandberg 45 D-33378 Rheda-Wiedenbrück 313 432 691 101 - 001...
Page 2 313 432 691 101 - 001...
Page 3 Unsere Produkte werden mit größter Sorgfalt gefertigt. Sollten Sie dennoch einmal Grund zur Beanstandung haben, wenden Sie sich bitte direkt an Ihren Vertragspartner. In diesem Fall geben Sie bitte unbedingt die Chargennummer an. Sie finden die Chargennummer auf dem Typenschild. Ohne diese Angabe kann Ihre Reklamation nicht bearbeitet werden. Naše produkty jsou vyráběny s největší...
Page 4 Nationale Richtlinien über die Anbauabnahmen sind zu beachten. Jegliche Änderungen bzw. Umbauten an der Anhängevorrichtung sind verboten. Sie führen zum Erlöschen der Betriebserlaubnis. Isoliermasse bzw. Unterbodenschutz am Kfz. - falls vorhanden - im Bereich der Anlageflächen der Anhängevorrichtung entfernen. Die Anhängevorrichtung dient zum Ziehen von Anhängern und zum Betrieb von Lastenträgern. Artfremde Benutzung ist verboten. Bei Fahrzeugen mit Einparkhilfe können nach Montage der Anhängevorrichtung Fehlfunktionen auftreten, da Teile (Kugelstange, Kupplungskugel) im Erfassungsbereich der Sensoren liegen könnten.
Page 5 Les dispositions nationales concernant la réception à titre isolé doivent être respectées. Toute modification ou transformation du dispositif d'attelage est interdite. Elle entraînerait l'annulation de la réception. Le cas échéant, enlever l'insonorisant ou la protection sous caisse du véhicule dans la zone des surfaces d'appui. Le dispositif d'attelage est destiné...
Page 6 Figyelembe kell venni a műszaki átvételre vonatkozó nemzeti irányelveket. A vonószerkezeten tilos bármiféle átalakítást végezni. A szerkezet megváltoztatása vagy átalakítása a forgalmi engedély megszűnését vonja maga után. Távolítsa el a szigetelő anyagot ill. az alvázvédőt - amennyiben van - a gépjárműről a vonószerkezet illesztési felületeinek tartományában.
Page 7 Proszę przestrzegać krajowych wytycznych dotyczących odbioru technicznego. Wszelkie zmiany lub przebudowy haka holowniczego są zabronione. Spowodują one utratę ważności świadectwa homologacji. Proszę usunąć masę izolacyjną lub zabezpieczenie podwozia pojazdu (jeśli są) w obszarze styku haka holowniczego. Hak holowniczy montowany jest w transporterach i służy do ciągnięcia przyczep. Niezgodne z przeznaczeniem zastosowanie jest zabronione.
Page 8 Mercedes Benz 23kg x+23kg 313 432 691 101 - 001...
Page 9 313 432 691 101 - 001...
Page 10 10,5x30x3 10,5x30x3 10,5x30x3 M10x35 10,5x30x3 M10x35  M10x35 12,5x30x3 12,5x30x3 M12x35 M12x35 M12x35  M12x80 M12x80 12,5x30x3 12,5x30x3 12,5x30x3 12,5x30x3 M12x80  313 432 691 101 - 001...
Page 11 M12x100 95Nm  M12x30 65Nm  M10x40 40Nm  M10x40 2x M12x100 2x M12 13x24x2,5 2x 13x24x2,5 Level control 13x24x2,5 13x24x2,5 13x24x2,5 13x24x2,5 M12x100 M12x100 M10x40 Level control M10x40 M12x35 95Nm  313 432 691 101 - 001...
Page 12 2x 8,5x21x2 2x M8 M12x80 95Nm  10.1 Limousine 180° 10.2-a Limousine AMG Styling 313 432 691 101 - 001...
Page 13 10.2-b Limousine AMG Styling Mercedes Benz 10.3-a T-Modell 10.3-b T-Modell AMG Styling Mercedes Benz 313 432 691 101 - 001...
Page 14 Der Freiraum nach Anhang 7, Abbildung 25a und 25b der Richtlinie ECE-R 55 ist zu gewährleisten. Volný prostor ve smyslu Přílohy 7, obr. 25a a 25b směrnice ECE-R 55 musí být zaručen. Det skal sikres, at der er spillerum i overensstemmelse med bilag 7, fig.
Page 15 313 432 691 101 - 001...
Page 16 Bedienungsanleitung für abnehmbare Kugelstange Achtung! Vor jeder Fahrt muss die ordnungsgemäße Verriegelung der abnehmbaren Kugelstange auf folgende Merkmale kontrolliert werden: • Grüne Markierung des Handrades stimmt mit grüner Markierung an der Kugelstange überein. • Handrad liegt an Kugelstange an (kein Spalt). •...
Page 17 Montage der Kugelstange: Verschlussstopfen aus dem Aufnahmerohr herausziehen. Im Normalfall befindet sich die Kugelstange, wenn sie aus dem Kofferraum entnommen wird, in der entriegelten Stellung. Dies ist daran erkennbar, dass das Handrad mit einem deutlich sichtbaren Spalt von der Kugelstange ca. 5 mm absteht (siehe Skizze) und die rote Markierung am Handrad zur grünen Markierung an der Kugelstange zeigt.
Page 18 Návod k použití odnímatelné tyče s koulí Upozornění! Před každou jízdou je třeba zkontrolovat řádné zajištění odnímatelné tyče s koulí z hlediska následujících zásad: • Zelené značení ručního kolečka souhlasí se zeleným značením na tyči. • Ruční kolečko přiléhá k tyči (těsně). •...
Page 19 Montáž tyče s koulí: Z úchytné roury vyjměte záslepku. Po vyjmutí tyče ze zavazadlového prostoru je tyč normálně v odjištěném stavu. Pozná se to podle toho, že je mezi ručním kolečkem a tyčí mezera cca 5 mm (viz obrázek) a červené značení na kolečku ukazuje na zelenou značku na tyči.
Page 20 Betjeningsvejledning til aftagelig kuglestang Bemærk! Før hver kørsel skal det kontrolleres, at den aftagelige kuglestang er låst forsvarligt, så nedenstående opfyldes: • Den grønne markering på håndhjulet stemmer overens med den grønne markering på kuglestangen. • Håndhjulet ligger op til kuglestangen (ingen spalte). •...
Page 21 Montering af kuglestangen: Lukkeproppen tages ud af monteringsrøret. Sædvanligvis er kuglestangen åben, når den tages ud af bagagerummet. Dette ses ved at håndhjulet rager ud fra kuglestangen med en spalte på ca. 5 mm der tydeligt kan ses (se skitsen). Desuden sidder den røde markering på...
Page 22 Instrucciones para el manejo de la barra de rótula desmontable ¡Atención! Antes de emprender viaje, es obligatorio verificar los siguientes puntos para asegurarse de que la barra de rótula desmontable está enclavada correctamente: • La marca verde de la ruedecilla coincide con la marca verde de la barra de rótula. •...
Page 23 Montar la barra de rótula: Extraiga del tubo el tapón. Normalmente, la barra de rótula se encuentra en la posición desenclavada cuando ésta se saca del maletero. Esto se reconoce en que la ruedecilla tiene una clara ranura de aprox. 5 mm (véase el dibujo) con respecto a la barra de rótula, y la marca roja de la ruedecilla indica hacia la marca verde de la barra de rótula.
Page 24 Notice d’utilisation de la rotule amovible Attention ! Avant toute utilisation de l’attelage, contrôler que la rotule amovible a été verrouillée correctement en vérifiant les points suivants : • Repère vert de la molette coïncide avec le repère vert de la rotule. •...
Page 25 Montage de la rotule : Retirer l’obturateur du tube de logement. En règle générale, la rotule se trouve en position déverrouillée lorsque celle-ci est sortie du coffre. On peut s’en rendre compte grâce à l’espace nettement visible d’env. 5 mm séparant la molette de la rotule (voir croquis) et au fait que le repère rouge tracé...
Page 26 Irrotettavan vetopään käyttöohje Huomio! Irrotettavan kuulatangon asianmukainen lukitus on tarkastettava seuraavat tunnusmerkit huomioon ottaen: • Lukkopyörän vihreä merkintä täsmää kuulatangon vihreän merkinnän kanssa. • Lukkopyörä on kiinni vetopäässä (ei tyhjää tilaa). • Lukko on lukittu ja avain vedetty pois. Lukkopyörää ei voida vetää ulos. •...
Page 27 Kuulatangon asennus: Vedä tulppa asennusputkesta. Tavallisesti, kun kuulatanko otetaan matkatavarasäiliöstä on se lukkimattomassa tilassa. Sen tunnistaa siitä, että lukkopyörän ja kuulatangon välissä on selvästi havaittava, n. 5 mm:n levyinen rako (katso piirrosta) ja lukkopyörän punainen merkki osoittaa kuulatangon vihreään merkkiin. Huomioi että...
Page 28 Operating instructions for the detachable ball bar Important! Check the following points to ensure correct locking of the detachable ball bar before each journey: • The green marking on the handwheel is aligned with the green area on the ball bar. •...
Page 29 Installation of the ball bar: Remove the plug from the receiver. The ball bar is usually in the unlocked position when it is removed from the boot of the vehicle. This is the case if there is a visible gap of approx. 5 mm between the handwheel and the ball bar (see diagram) and the red marking on the handwheel is aligned with the green marking on the ball bar.
Page 30 Οδηγίες λειτουργίας για κινητές ράβδους σφαίρας Προσοχή! Ελέγχετε πριν από κάθε χρήση το σωστό μαντάλωμα της κινητής ράβδου σφαίρας, και συγκεκριμένα τα ακόλουθα στοιχεία: • Το πράσινο σημάδι του χειροτροχού συμπίπτει με την πράσινη περιοχή της ράβδου σφαίρας. • Ο χειρότροχος ακουμπά στη ράβδο σφαίρας (χωρίς διάκενο). •...
Page 31 Συναρμολόγηση της ράβδου σφαίρας: Αφαιρέστε το πώμα από το σωλήνα υποδοχής. Κανονικά η ράβδος σφαίρας είναι σε κατάσταση απασφάλισης όταν την βγάζετε από το πορτ-μπαγκάζ. Αυτό το καταλαβαίνετε, από το ότι ο χειρότροχος απέχει περίπου 5 mm από τη ράβδο σφαίρας (βλ. σχήμα) και το κόκκινο...
Page 32 Levehető vonóhorog használati utasítása Figyelem! A levehető vonóhorog szabályszerű reteszelését minden menet előtt az alábbi jellemzőkre való tekintettel ellenőrizni kell: • A kézi kerék zöld jelölése megegyezik a vonóhorgon lévő zöld jelöléssel. • A kézi kerék felfekszik a vonóhorogra (nincs rés). •...
Page 33 Vonóhorog felszerelése: A felvevő csőből húzzuk ki a záródugót. Normál esetben a vonóhorog, ha azt a csomagtartóból kivesszük, reteszelés nélküli állapotban van. Ezt arról lehet felismerni, hogy a kézi kerék és a vonóhorog között egy világosan látható, kb. 5 mm –es hézag látható...
Page 34 Istruzioni per l’uso della barra di traino a testa sferica amovibile Attenzione! Prima di mettersi in viaggio deve essere controllato il corretto bloccaggio della barra di traino a testa sferica amovibile, secondo le seguenti condizioni: • La marcatura verde del volantino coincide con la marcatura verde sulla barra di traino. •...
Page 35 Montaggio della barra di traino a testa sferica: Anzitutto togliere il tappo dal tubo di supporto. Quando viene estratta dal bagagliaio, la barra di traino a testa sferica normalmente si trova in posizione sbloccata. Ciò è riconoscibile dal fatto che il volantino mantiene una chiara distanza dalla barra di traino, corrispondente ad una fessura di ca.
Page 36 Bruksanvisning for avtakbar kulestang Obs! Før du kjører må du alltid kontrollere at den avtakbare kulestangen er forskriftmessig låst. Dette kontrolleres på følgende måte: • Den grønne markeringen på håndhjulet stemmer overens med den grønne markeringen på kulestangen. • Håndhjulet ligger tett inntil kulestangen (ingen klaring). •...
Page 37 Montere kulestangen: Trekk låsepluggen ut av koplingsrøret. Vanligvis er ikke kulestangen forriglet når den tas ut av bagasjerommet. Tegn på dette er at håndhjulet stikker ut med tydelig avstand til kulestangen (se figuren) og at den røde markeringen på håndhjulet peker mot den grønne markeringen på...
Page 38 Bedieningshandleiding voor de afneembare kogelstang Attentie! Vóór iedere rit moet de reglementaire vergrendeling van de afneembare kogelstang op volgende kenmerken worden gecontroleerd: • De groene markering van het handwiel stemt met het groene markering op de kogelstang overeen. • Het handwiel sluit aan de kogelstang aan (geen spleet). •...
Page 39 Montage van de kogelstang: Sluitstop uit de opnamepijp trekken. Normaliter bevindt zich de kogelstang, wanneer ze uit de kofferruimte wordt genomen, in de ontgrendelde positie. Dit is daaraan te herkennen dat het handwiel met een duidelijk zichtbare spleet van de kogelstang ca. 5 mm afstaat (zie afbeelding) en de rode markering aan het handwiel naar de groene markering aan de kogelstang wijst.
Page 40 Instrukcja obsługi zdejmowanego drążka kulowego Uwaga! Przed każdą jazdą należy koniecznie sprawdzić, czy spełnione są poniższe warunki dotyczące prawidłowego zablokowania zdejmowanego drążka kulowego: • Zielone oznaczenie na pokrętle pokrywa się z zielonym oznaczeniem na drążku kulowym. • Pokrętło ściśle przywiera do drążka kulowego (brak szczeliny). •...
Page 41 Montaż drążka kulowego: Wyciągnąć korek zaślepiający z rury mocującej. Drążek kulowy wyjęty z bagażnika znajduje się zwykle w pozycji odblokowanej. Stan ten można rozpoznać po tym, że między pokrętłem a drążkiem kulowym występuję ok. 5 milimetrowa szczelina (patrz szkic) a czerwone oznaczenie na pokrętle pokrywa się...
Page 42 Инструкция по эксплуатации шаровой штанги (фаркопфа) Внимание! Перед каждой поездкой проверить правильность блокировки шаровой штанги по следующим признакам : • Зеленая маркировка маховичка совпадает с зеленой маркировкой на шаровой штанге. • Маховичок подходит к шаровой штанге (без зазора). • Замок заперт, ключ вынут. Маховичок вынуть нельзя. •...
Page 43 Монтаж шаровой штанги: Вынуть затычку из приемной трубы. Обычно шаровая штанга в момент изъятия из багажника находится в разблокированном состоянии. Это видно из того, что маховичок отстоит с явным зазором в 5 мм от шаровой штанги (см. чертеж), а красная маркировка на маховичке стоит напротив зеленой маркировки на шаровой штанге. Учесть, что...
Page 44 Bruksanvisning för avtagbar dragkulstång Observera! Kontrollera före varje körning att den avtagbara dragkulstången har spärrats på avsett vis samt att den uppvisar följande kännetecken: • Den gröna markeringen på ratten stämmer överens med den gröna markeringen på dragkulstången. • Ratten ligger an mot dragkulstången (inget glapp). •...
Page 45 Montering av dragkulstången: Dra ut skyddspluggen ur fäströret. I normalfall befinner sig dragkulstången i upplåst läge när den tas ut ur bagageutrymmet. Detta kan man konstatera genom att ett tydligt mellanrum på ca 5 mm finns mellan ratten och dragkulstången (se bild) och den röda markeringen på...
