Branchement des
tuyaux (suite)
Fonctionnement
Masterflex
2. Appuyez sur le dispositif de retenue du tube (Figure 2-3) et insérez le
tube. Le tube sera maintenu en place par le ressort de retenue.
3. Insérez les tubes MASTERFLEX à l'intérieur d'un tube guide et autour
du rotor, appuyez sur la retenue du tube et insérez le tube. Tirez l'ergot
des tuyaux contre le rouleau à l'aide des extrémités de la tubulure
s'étendant hors de l'entrée et la sortie du tube et comme sur la Figure
2-3, et relâchez le dispositif de retenue de tuyau. Les tuyaux doivent
être centrés sur le rouleau.
4. Assurez-vous que les tuyaux sont correctement chargés et fermez
la porte jusqu'à ce que le verrou soit fermé par encliquetage. Tirez
légèrement une des extrémités du tube pour éliminer n'importe quel
jeu. Procédez à la mise en fonctionnement de la pompe.
Surface d'occlusion

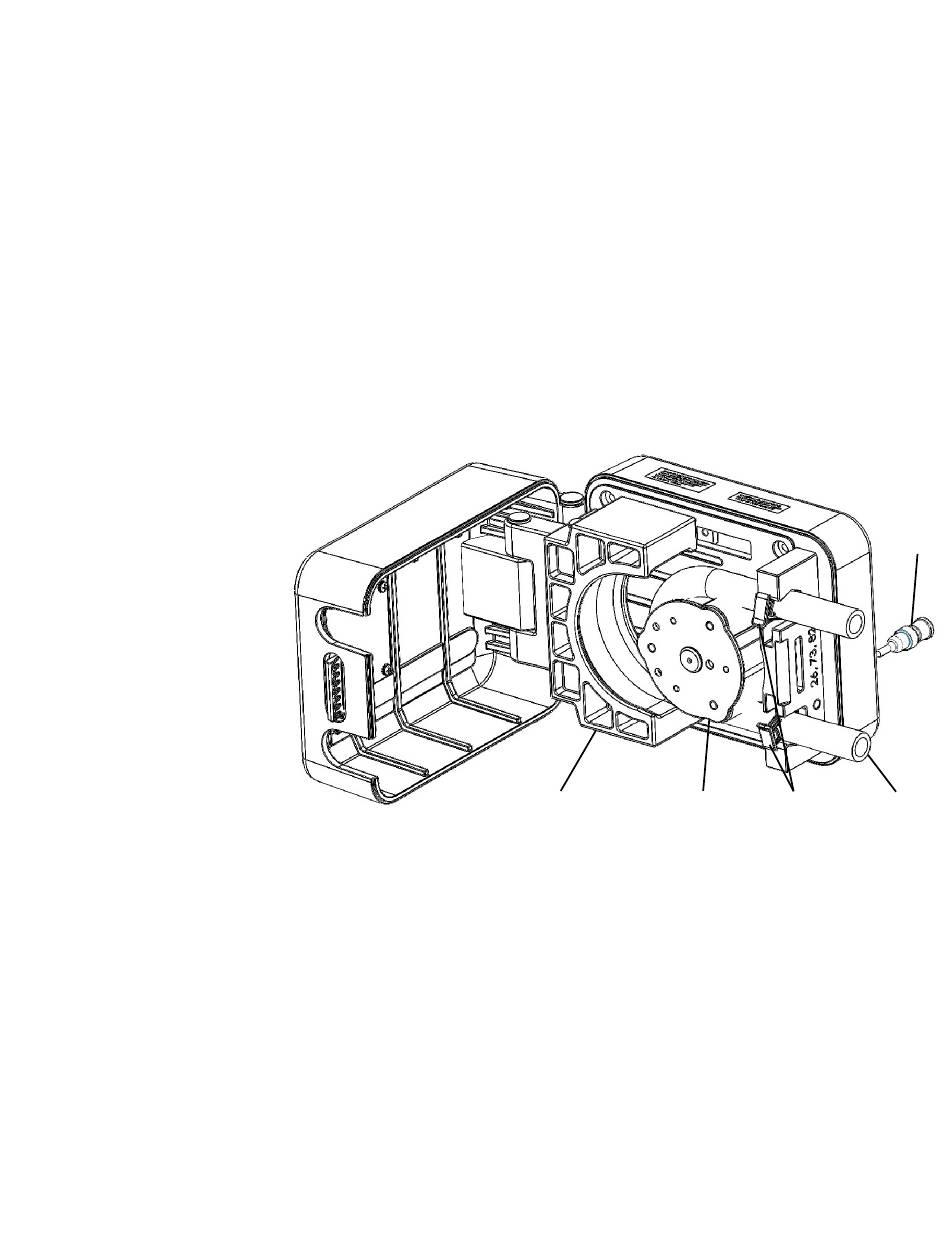

Figure 2-3 . Branchement des tuyaux
1. Raccordez la tubulure de la pompe à la source et à la destination
désirée du fluide.
2. Commencez l'entraînement de la pompe et réglez la vitesse désirée.
Manuel d'utilisation de la tête de pompe MASTERFLEX
Montage et mise en service
Rotor
Dispositif de
Tuyauterie
retenue
®
®
I/P
à charge rapide
Section 2
Capteur
SST
®
2-3
