La tête de pompe I/P® à charge rapide® dispose d'une interface d'arbre standard
pour loger les entraînements de pompe MASTERFLEX I/P . L'entraînement
de pompe doit fournir un couple de 180 oz-in (42 kg•cm).
NOTE : Ces disques sont généralement désignés comme capables de piloter
deux ou plusieurs têtes de pompe.
1. Assurez-vous que l'entrainement de la pompe est arrêté. Installez la plaque
de montage à l'aide de quatre (4) PFHS de #10-24 (fournies). (Étiquetée
« A » à la Figure 2-1).
2. Si un capteur de tête ouverte est utilisé (étiquette « C »), tirez le connecteur
du dessous de la tête de pompe et laissez-le pendre librement. Lors du
montage de la tête de pompe, veillez à ne pas pincer le câble.
3. Alignez la languette de l'arbre de la pompe à la fente dans l'axe du moteur.
4. Glissez les trous d'alignement de la tête de pompe sur les broches, vérifiez
que la pompe s'enclenche.
5. Fixez l'entraînement pompe à pompe avec les quatre (4) vis de fixation de
#10-32 (fournies). (Étiquetée « B » à la Figure 2-1).
6. Après le montage de la tête de pompe. Si le capteur de tête ouverte est
utilisé, connectez une extrémité du câble au câble de la tête de pompe.
Passez le câble sous l'unité d'entraînement et connectez-le à la prise
marquée OHS à l'arrière de l'entraînement.

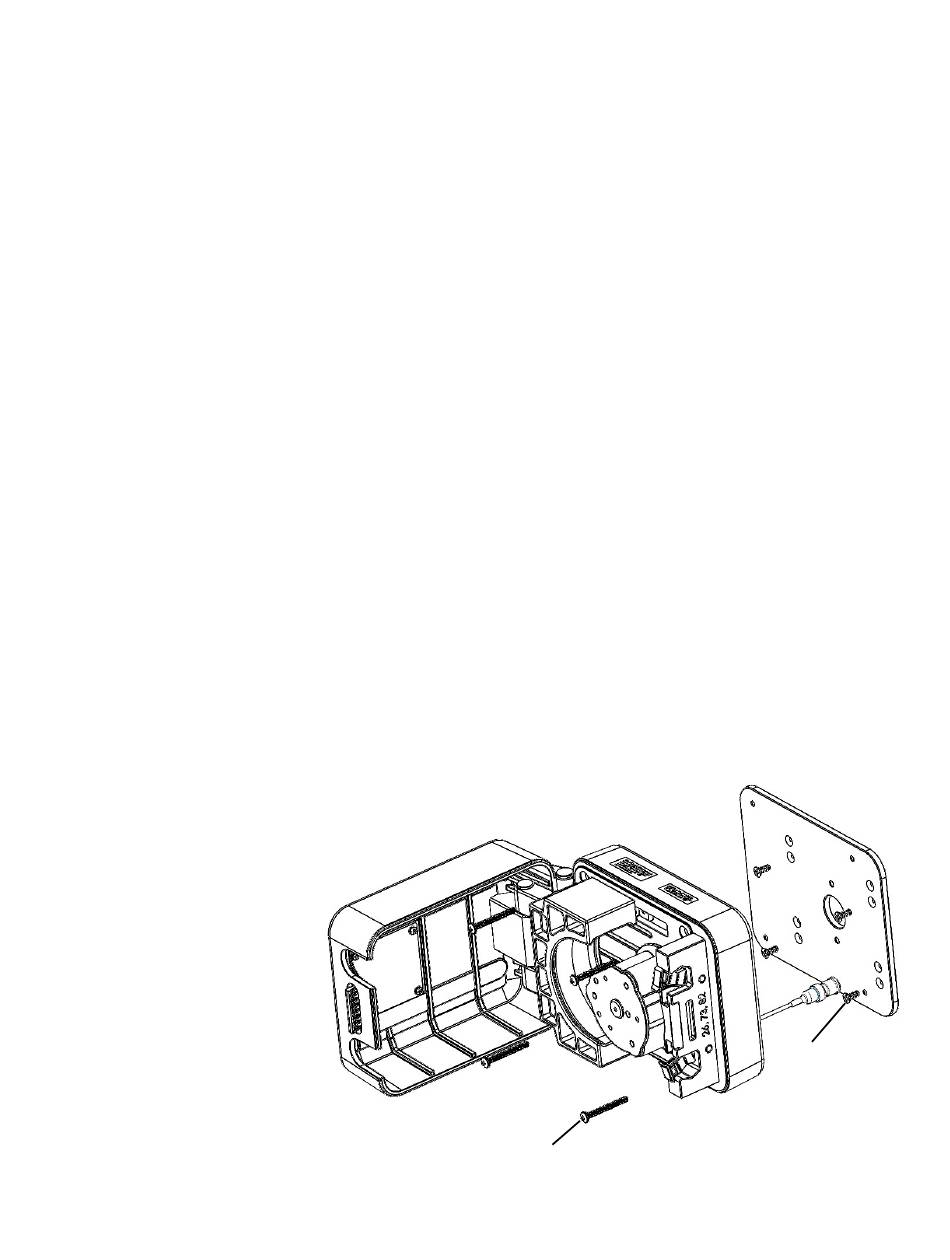

Figure 2-1 . Trous de fixation
Manuel d'utilisation de la tête de pompe MASTERFLEX
B
A
®
®
®
I/P
à charge rapide
2-1
