Schémas De Raccordement - Carrier 40MVC Instructions D'installation

SCHÉMAS DE RACCORDEMENT
208/230–1–60
ALIMENTATION FOURNIE
SUR PLACE
MISE À LA
TERRE
L1
L1 L2
ALIMENTATION ALIMENTATION
PRINCIPALE VERS LE MODULE
INTÉRIEUR
208/230–1–60 208/230–1–60
APPAREIL EXTÉRIEUR DE 18K ET 24K
115–1–60
ALIMENTATION FOURNIE
SUR PLACE
L
N 1
MISE À
LA TERRE
ALIMENTATION
PRINCIPALE
115–1–60
APPAREIL EXTÉRIEUR 115 V – 9K ET 12K
208/230–1–60
ALIMENTATION FOURNIE
SUR PLACE
L1
L2 1
MISE À
LA TERRE
ALIMENTATION
PRINCIPALE
208/230–1–60
APPAREIL EXTÉRIEUR 208/230 V – 12K
Remarques :
1. N'utilisez pas un câble de thermostat pour effectuer le raccordement entre le module intérieur et l'appareil extérieur.
2. Effectuez tous les raccordements entre le module intérieur et l'appareil extérieur conformément aux illustrations. Les raccords sont sensibles à la polarité.
3. Pour les appareils 18K et 24K, la sortie « CONTROL » (COMMANDE) de la borne « S » est un courant continu d'impulsion, qui présente un risque
d'électrocution en courant alternatif.
CÂBLE DE RACCORDEMENT
EXTÉRIEUR VERS INTÉRIEUR
MISE À LA TERRE
L2 S
COMMANDE
CÂBLE DE RACCORDEMENT
EXTÉRIEUR VERS INTÉRIEUR
2 4
3
SIGNAL DU MODULE
INTÉRIEUR
BASSE TENSION C.C.
CÂBLE DE RACCORDEMENT
EXTÉRIEUR VERS INTÉRIEUR
2 3 4
SIGNAL DU MODULE
INTÉRIEUR
BASSE TENSION C.C.

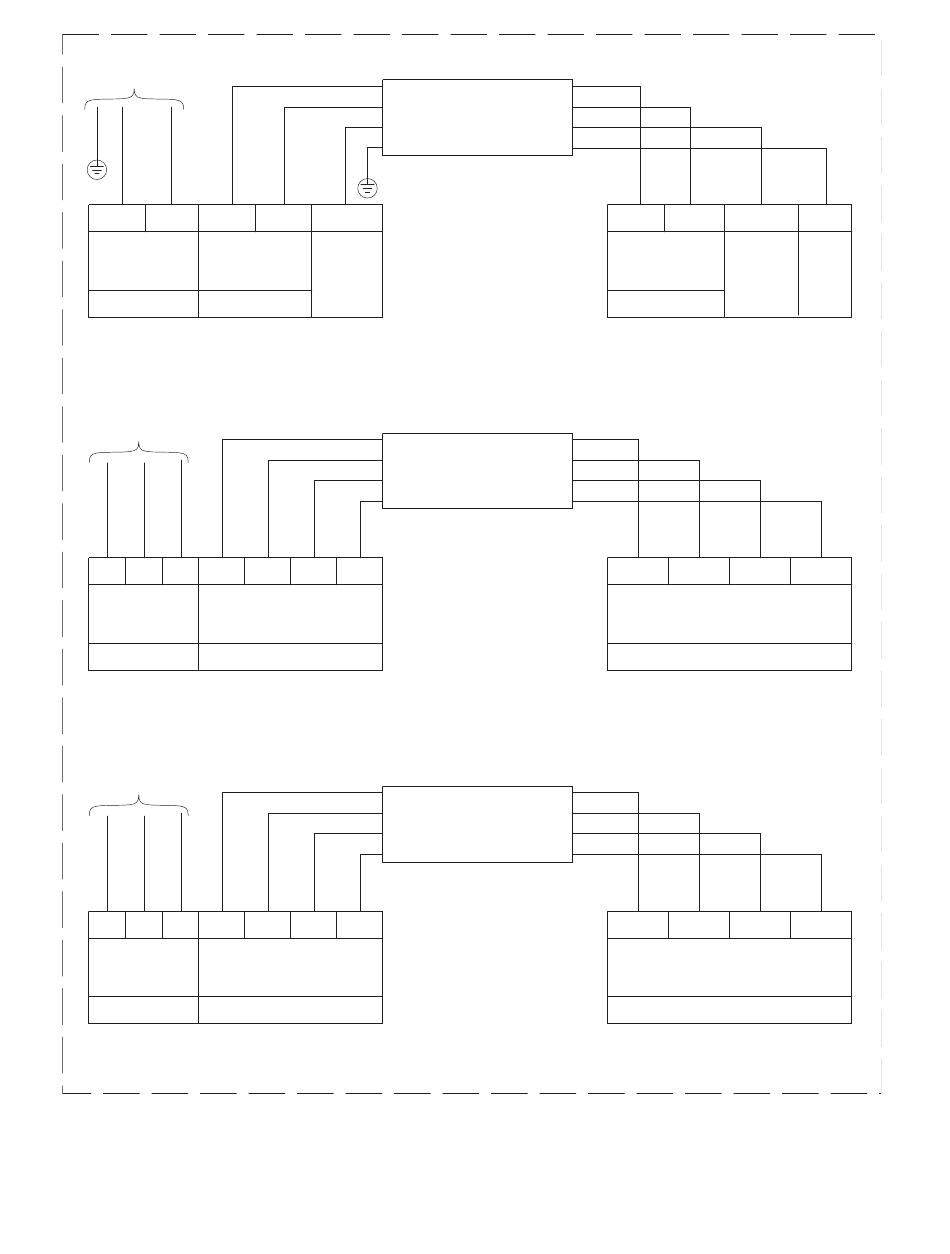

Fig. 13 --- Schémas de raccordement
L1
ALIMENTATION
DU MODULE
INTÉRIEUR
208/230–1–60
MODULE INTÉRIEUR DE 18K ET 24K
1
MODULE INTÉRIEUR DE 9K ET 12K
1
MODULE INTÉRIEUR DE 12K
10
L2 S MISE À LA
TERRE
COMMANDE
4
2 3
SIGNAL DU MODULE
INTÉRIEUR
BASSE TENSION C.C.
4
2 3
SIGNAL DU MODULE
INTÉRIEUR
BASSE TENSION C.C.
A07654
