INSTALLATION DE L'APPAREIL
EXTÉRIEUR
1. Utilisez une base rigide pour soutenir l'appareil dans une
position de niveau.
REMARQUE :
Pour les applications qui nécessitent une
climatisation avec des températures extérieures inférieures à 55 _F
(13 _C), une commande accessoire à température ambiante basse
installée sur place est offerte. Consultez les instructions
d'installation pour obtenir des renseignements supplémentaires sur
la trousse pour température ambiante basse.
Si l'emplacement d'installation peut être exposé à des vents forts,
utilisez un dispositif de protection contre le vent. Communiquez
avec votre distributeur Carrier pour obtenir les schémas relatifs aux
dispositifs de protection contre le vent.
Vent fort

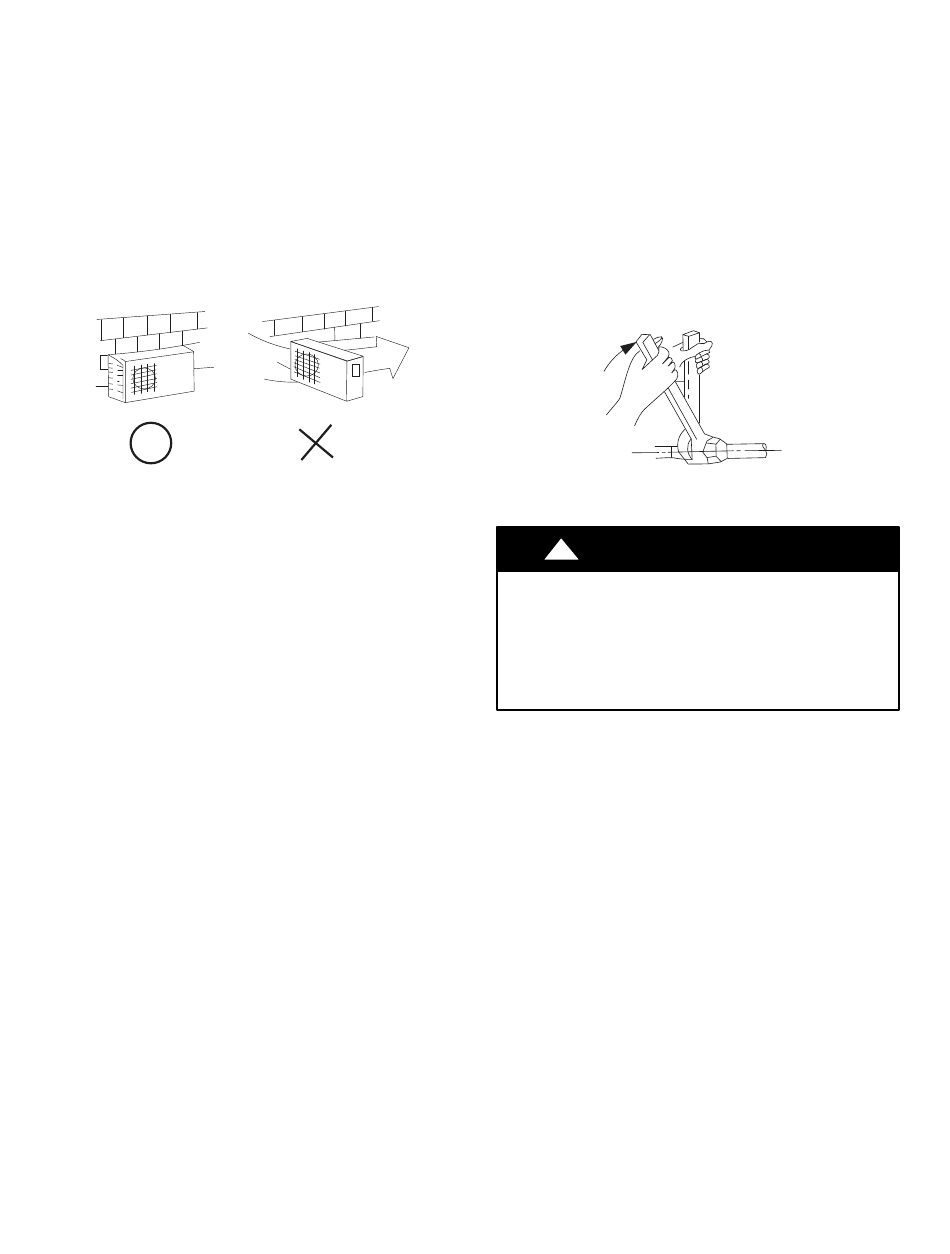

Fig. 10 --- Installation sous vent fort
2. Localisez l'appareil extérieur et raccordez la tuyauterie et le
câblage.
RACCORDER LA TUYAUTERIE DE
FRIGORIGÈNE (APPAREIL EXTÉRIEUR)
IMPORTANT : Utilisez seulement des tuyaux pour frigorigène.
Aucun autre type de tuyau ne peut être utilisé. Le fait d'utiliser
d'autres types de tuyaux annulera la garantie du fabricant.
N'ouvrez pas les valves de service et ne retirez pas les capuchons
de protection des extrémités des tuyaux jusqu'à ce que tous les
raccordements soient effectués.
Pliez les tuyaux au moyen d'outils de pliage afin d'éviter tout
pincement ou aplatissement.
Gardez les tuyaux exempts de saleté, de sable, d'humidité et
d'autres contaminants pour éviter d'endommager le circuit de
frigorigène.
Évitez les fléchissements dans la conduite d'aspiration pour éviter
la formation de dépôts d'huile. Isolez chaque tube au moyen d'un
isolant thermique mural pour tuyauterie de 3/8 po (10 mm) au
minimum. Insérez le tuyau dans l'isolation avant de procéder aux
raccordements, afin d'économiser du temps et améliorer la qualité
de l'installation.
1. Enlevez le couvercle de la valve de service le cas échéant.
2. Coupez le tuyau au moyen d'un coupe- -tube. Enlevez le
raccord d'entretien le cas échéant.
3. Installez l'écrou évasé du format approprié sur le tuyau et
installez le raccord à sertir.
4. Appliquez une petite quantité d'huile de réfrigération au
raccord à sertir sur le tuyau.
5. Alignez le tuyau avec la valve de service de façon
appropriée.
6. Serrez l'écrou évasé et terminez l'installation en utilisant
deux clés, comme illustré à la fig. 11.
A07350
MISE EN GARDE
!
RISQUE DE DÉTÉRIORATION DES ÉQUIPEMENTS
Le non- -respect de cette mise en garde pourrait entraîner des
dégâts matériels ou un mauvais fonctionnement de
l'équipement.
Un serrage excessif peut briser l'écrou évasé, selon les
conditions d'installation.
8
Fig. 11 --- Serrer l'écrou évasé
