PF4MNX : Instructions d'installation
l'installation. Si un ensemble de commandes différent est requis,
consultez la plaque signalétique de l'appareil.
Avant de procéder aux raccordements électriques, assurez-vous que la
tension d'alimentation, la fréquence, la phase et la capacité admissible
du circuit sont conformes aux exigences de la plaque signalétique de
l'appareil. Consultez l'étiquette de câblage de l'appareil pour obtenir des
renseignements au sujet du câblage approprié pour les installations haute
et basse tension. Effectuez les raccordements électriques conformément
au Code national de l'électricité (NEC) et aux codes locaux en vigueur,
ainsi qu'avec les ordonnances pouvant s'appliquer dans votre cas
particulier. Utilisez seulement du fil de cuivre.
L'appareil doit être branché à un circuit de dérivation électrique séparé
avec un sectionneur fourni sur place situé à portée de vue et facilement
accessible à partir de l'appareil.
Sur les appareils dotés d'un sectionneur installé en usine et dont la tirette
est retirée, l'entretien et la maintenance ne peuvent être effectués que sur
le côté de la charge électrique de l'ensemble de commandes.
AVERTISSEMENT
!
RISQUE DE BLESSURES OU DE DÉGATS MATÉRIELS.
Le non-respect de cette mise en garde pourrait entraîner des blessures
corporelles, la mort et/ou des dommages à l'appareil.
Fournir une formation au personnel d'installation pour se conformer
aux codes nationaux et locaux en matière d'électricité.
AVERTISSEMENT
!
RISQUE D'ÉLECTROCUTION OU DE DOMMAGES
À L'APPAREIL
Le non-respect de cette mise en garde pourrait entraîner des blessures
corporelles, la mort et/ou des dommages à l'appareil.
Si vous devez monter un sectionneur sur l'appareil, sélectionnez un
endroit où la perceuse et les attaches n'entreront pas en contact avec les
composants électriques ou de réfrigération.
AVERTISSEMENT
!
RISQUE D'ÉLECTROCUTION
Le non-respect de cet avertissement pourrait provoquer des blessures,
voire la mort.
Le câblage fourni sur place côté tension de ligne du sectionneur qui se
trouve dans le ventilo-convecteur reste alimenté, même lorsque la
tirette est retirée. Il n'est possible d'intervenir sur le câblage entrant
qu'après avoir ouvert le sectionneur principal (à distance de l'appareil).
Branchements de tension de ligne
Si l'appareil est doté d'un dispositif de chauffage électrique, retirez et
mettez au rebut la fiche d'alimentation du ventilo-convecteur et
branchez le raccord mâle du dispositif de chauffage à la fiche femelle du
faisceau de câblage de l'appareil. (Consultez les instructions
d'installation du dispositif de chauffage électrique.)
Pour les appareils sans chauffage électrique :
1. Raccordez les câbles d'alimentation de 208/230 V du sectionneur
fourni sur place aux fils dénudés jaune et noir.
2. Raccordez le fil de mise à la terre à la cosse de mise à la terre de
l'appareil.
REMARQUE : Les appareils installés sans dispositif de chauffage
électrique doivent être pourvus d'une plaque de tôle confectionnée sur
place pour obturer l'ouverture du dispositif de chauffage. Ceci permet de
réduire les fuites d'air et la formation de condensation extérieure.
Le fabricant se réserve le droit de changer les spécifications ou la conception sans avis préalable et sans obligation de sa part.
Système de commande 24 V
Raccordement à l'appareil
Effectuez le câblage basse tension conformément à l'étiquette de câblage
située sur le ventilateur
(Fig. 10
AWG nº 18, codés par couleur et isolés (35 °C minimum) pour effectuer
les raccordements basse tension entre le thermostat, l'appareil et les
équipements extérieurs. Si le thermostat est situé à plus de 100 pieds
(30 m) de l'appareil (distance mesurée le long du fil basse tension),
utilisez des fils en cuivre AWG nº 16 isolés (35 °C minimum). Tout le
câblage doit être de classe 1, Code national de l'électricité, et bien séparé
des fils d'alimentation (entrée de courant).
Consultez les instructions de câblage de l'appareil extérieur pour obtenir
des recommandations de câblage supplémentaires.
CLIMATISATION
ROUGE
R
GRIS
G
W
BLANC
Y

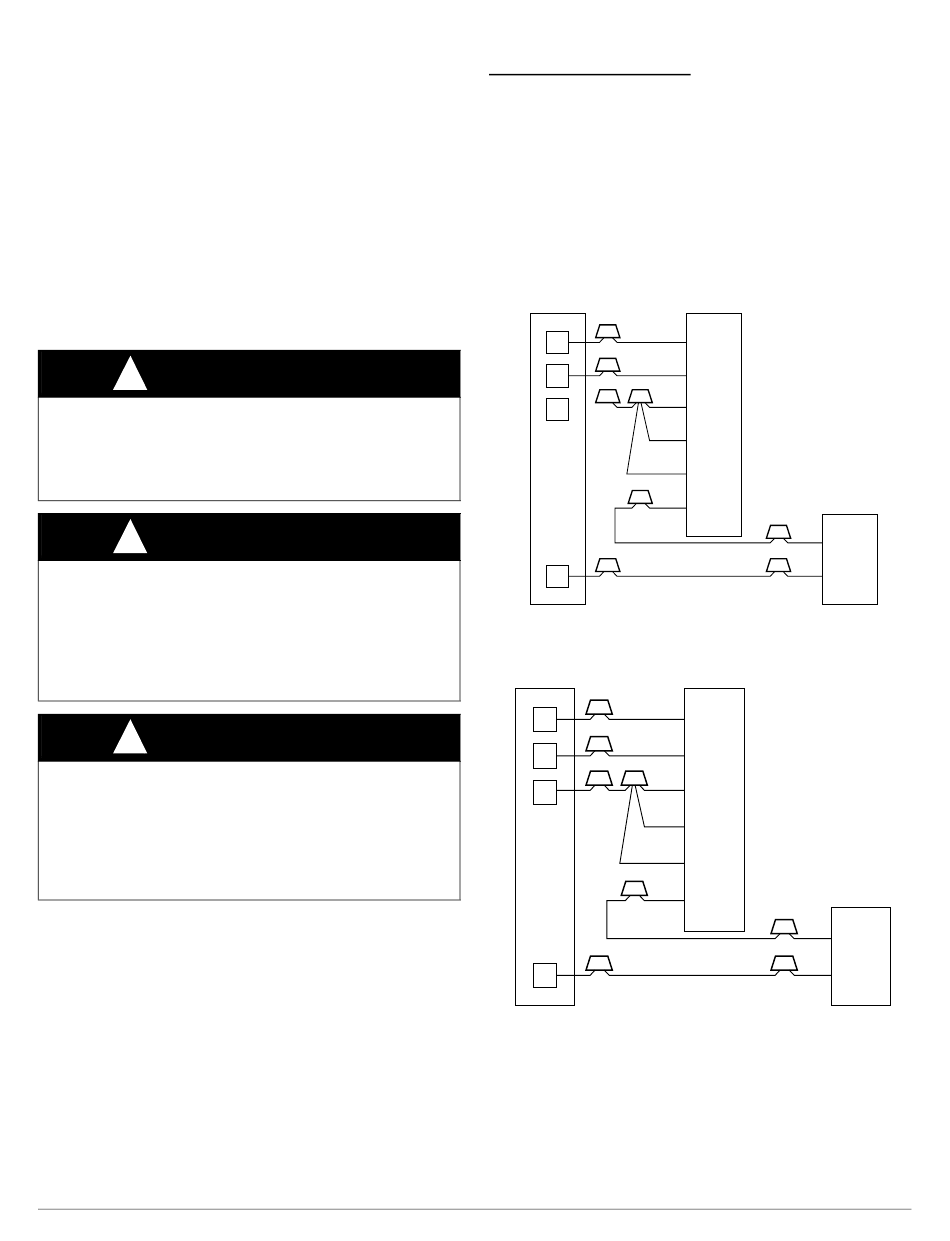

Fig. 10 – Agencement du câblage – Climatiseur
(refroidissement seulement)
VENTILO-CONVECTEUR
CLIMATISATION
ROUGE
R
GRIS
G
BLANC
W
BLANC
Y
Fig. 11 – Agencement du câblage – Climatiseur
(climatisation et chauffage 1 étage)
7
à
Fig.
13). Utilisez des fils en cuivre
VENTILO-CONVECTEUR
(COMMANDE)
R
G
BLANC
W
2
BLU
W
3
VIO
E
BRUN
CLIMATISEUR
C
C
Y
(COMMANDE)
R
G
W
2
BLU
W
3
VIO
E
BRUN
CLIMATISEUR
C
A94058FR
C
Y
A94059FR
