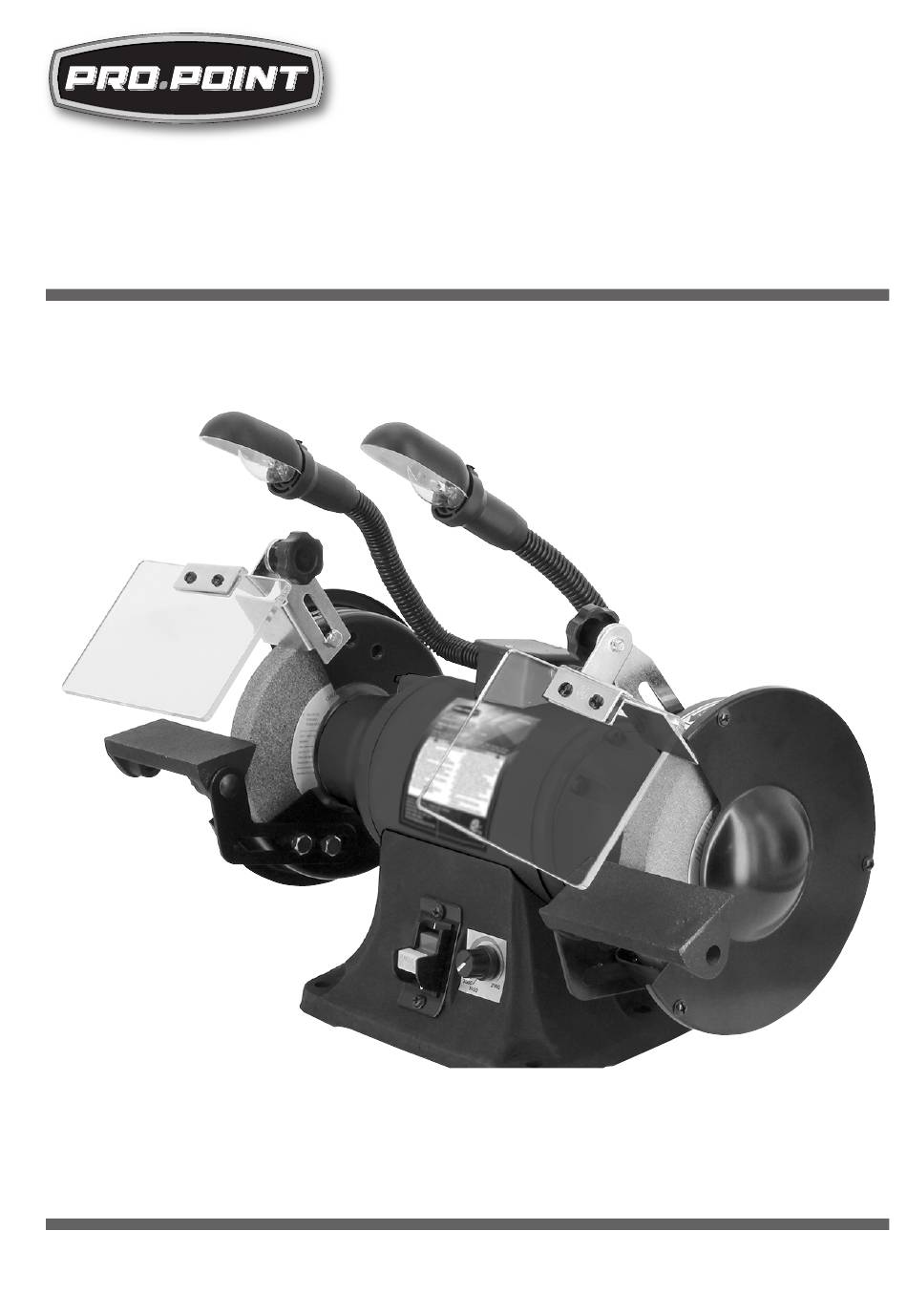

  • Page 1 V 3.03 8300139 6 in. Bench Grinder User Manual Please read this manual before use.
  • Page 2 The Princess Auto Guarantee No sale is final until you're satisfied. We guarantee to make it right. We will repair, replace or refund any product to your satisfaction.
  • Page 3 V 3.03 8300139 6 in. Bench Grinder SPECIFICATIONS Motor Type Variable Speed Voltage/Frequency Rating 115V, 60Hz Current Rating 3.5A Horsepower 1/3 HP No Load Speed, Variable 2,000 to 3,300 RPM Max. Speed 3,450 RPM Wheel Diameter 6 in. Wheel Thickness 3/4 in.
  • Page 4 V 3.03 6 in. Bench Grinder 8300139 HAZARD DEFINITIONS Please familiarize yourself with the hazard notices found in this manual. A notice is an alert that there is a possibility of property damage, injury or death if certain instructions are not followed.
  • Page 5 8300139 6 in. Bench Grinder V 3.03 8. Never touch the grinding wheel or work piece during or immediately after use. The grinding wheel or work piece will be too hot to be touched by bare hands. 9. Replace cracked wheel immediately. Use only flanges supplied with the grinder.
  • Page 6 V 3.03 6 in. Bench Grinder 8300139 4. Prevent damage to the power cord by observing the following: Never use the cord to carry the tool. 4.2 Do not pull on the cord to disconnect the plug from an outlet.
  • Page 7 8300139 6 in. Bench Grinder V 3.03 Tool Rest A. 2 x Carriage bolt, 5/16-18 x 1-1/2 in. B. 2 x Tool rest C. 6 x Flat washer, 5/16 in. D. 2 x Hex nut, 5/16-18 in. E. 2 x Bracket F.
  • Page 8 V 3.03 6 in. Bench Grinder 8300139 OPERATION The motor is designed for operation within 10 percent above or below the voltage specified on the nameplate. Running the unit on voltages outside that range may cause the motor to overheat and burn out.
  • Page 9 8300139 6 in. Bench Grinder V 3.03 OPERATION TIPS SHARPENING SCISSORS If possible, take the scissors apart to make the sharpening operation easier and safer. Remove material only from the outside surface and work from the heavy end of the blade towards the tip.
  • Page 10 V 3.03 6 in. Bench Grinder 8300139 LUBRICATION Inspect and lubricate the tool when required. TROUBLESHOOTING Contact Princess Auto Ltd. for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool.
  • Page 11 8300139 6 in. Bench Grinder V 3.03 PARTS BREAKDOWN PARTS LIST PART # DESCRIPTION QTY. PART IDENTIFIER #10-24 x 1/4 in. Flange Screw 03210.00 Wheel Guard Cover 25175.00 5/8 in. -11 Hex Nut (Left Hand Thread) 00088.00 Flange 24497.00 Grinding Wheel (36 Coarse Grit) 02038.00...
  • Page 12 V 3.03 6 in. Bench Grinder 8300139 PART # DESCRIPTION QTY. PART IDENTIFIER Eye Shield 00281.00 6 mm Flat Washer STD851006 Knob 25178.00 Spark Guard (Left) 25179.00 1/4 in. Lock Washer STD551125 1/4 in. Flat Washer STD551025 Wheel Guard 25180.00 5-0.8 mm Hex Nut...
  • Page 13 8300139 6 in. Bench Grinder V 3.03 PART # DESCRIPTION QTY. PART IDENTIFIER Line Cord 00067.00 Strain Relief 04055.00 Base 24548.00 Cover 18005.00 Circuit Board 22056.00 1/4-20 x 1/2 in. Flange Screw 16709.00 Base Bumper 23991.00 #10-24 x 3/8 in. Flange Screw 03207.00...
  • Page 14 V 3.03 6 in. Bench Grinder 8300139 For technical questions call 1-800-665-8685...
  • Page 15 V 3,03 8300139 Meuleuse détabli de 6 po Manuel d'utilisateur Veuillez lire ce manuel avant d'utiliser cet outil.
  • Page 16 La garantie de Princess Auto Aucune vente n'est finale tant que vous n'êtes pas satisfait. Nous garantissons que nous corrigerons tout problème. Nous réparerons, remplacerons ou rembourserons tout produit à votre satisfaction.
  • Page 17 8300139 V 3,03 Meuleuse détabli de 6 po SPÉCIFICATIONS Moteur Type Vitesse variable Tension/fréquence nominale 115 V, 60 Hz Courant nominal 3,5 A Puissance 1/3 CV Vitesse à vide, variable 2 000 à 3 300 tr/min Vitesse max. 3 450 tr/min Diamètre de roue...
  • Page 18 V 3,03 Meuleuse d’établi de 6 po 8300139 DÉFINITIONS DE DANGER Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel. Un avis est une alerte indiquant qu’il existe un risque de dommage à la propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
  • Page 19 8300139 Meuleuse d’établi de 6 po V 3,03 3. Avant d’utiliser l’outil sur une pièce, assurez-vous d’effectuer une vérification de fonctionnement de l’outil au régime à vide le plus élevé pendant au moins 60 secondes dans une position sans danger. Arrêtez immédiatement en présence d’une vibration anormale ou d’une oscillation quelconque qui pourraient indiquer une mauvaise installation du meule.
  • Page 20 V 3,03 Meuleuse d’établi de 6 po 8300139 CORDON D’ALIMENTATION 1. Autant que possible, insérez la fiche du cordon d’alimentation directement dans la source d’énergie. N’utilisez des rallonges ou des limiteurs de surtension que lorsque le cordon d’alimentation de l’outil est trop court pour atteindre la source d’énergie depuis l’aire de travail.
  • Page 21 8300139 Meuleuse d’établi de 6 po V 3,03 IDENTIFICATION DES PIÈCES AVERTISSEMENT ! Ne faites pas fonctionner l’outil si des pièces sont manquantes. Remplacez les pièces manquantes avant l’utilisation. Le non-respect de cet avertissement peut entraîner une défectuosité et des blessures graves.
  • Page 22 V 3,03 Meuleuse d’établi de 6 po 8300139 ASSEMBLAGE Lorsque ce manuel fait référence à un numéro de pièce, il fait référence à la section de l’identification de pièces comprises. AVERTISSEMENT ! Ne connectez pas la meuleuse à la source d’énergie tant que toutes les étapes d’assemblage n’ont pas été...
  • Page 23 8300139 Meuleuse d’établi de 6 po V 3,03 INTERRUPTEUR À BASCULE DE MARCHE/ARRÊT Un seul interrupteur à bascule contrôle la source d’énergie de la meuleuse. Pour mettre la meuleuse en marche, poussez l’interrupteur vers le haut. L’interrupteur se verrouille en place.
  • Page 24 V 3,03 Meuleuse d’établi de 6 po 8300139 CONSEILS D’UTILISATION AFFÛTAGE DES CISEAUX Si possible, démontez les ciseaux pour faciliter l’opération d’aiguisage et la rendre plus sûre. Enlevez de la matière uniquement sur la surface extérieure et procédez depuis l’extrémité lourde de la lame vers la pointe.
  • Page 25 8300139 Meuleuse d’établi de 6 po V 3,03 12. Remplacez la meule. 12.1 Déconnectez l’alimentation et poussez une cale en bois entre le porte-outil et la meule pour empêcher l’arbre de tourner. 12.2 Retirez les écrous. Les filets sur le côté droit de la meuleuse (faisant face à l’unité) sont à...
  • Page 26 V 3,03 Meuleuse d’établi de 6 po 8300139 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Les fusibles sautent 1. Surcharge causée 1. Nettoyez autour des meules et de ou les disjoncteurs par grippage l’arbre et/ou remplacez sont déclenchés. les roulements. 2. Prise défectueuse 2.
  • Page 27 8300139 Meuleuse d’établi de 6 po V 3,03 LISTE DES PIÈCES DESCRIPTION QTÉ PIÈCE IDENTIFICATEUR DE PIÈCE Vis à bride, n 10-24 x 1/4 po 03210.00 Couvercle de protection de roue 25175.00 Écrou hexagonal, 5/8 po-11 (filets à gauche) 00088.00 Collerette 24497.00...
  • Page 28 V 3,03 Meuleuse d’établi de 6 po 8300139 DESCRIPTION QTÉ PIÈCE IDENTIFICATEUR DE PIÈCE Oeillet 01066.00 Rondelle ondulée 16640.00 Écran de protection d’extrémité 25270.00 Vis de calage, 4-0,7 x 6 mm 05474.00 Plaque 18634.00 Capteur 18000.00 Vis à tête cylindrique, 3-0,5 x 6 mm STD863206 Vis à...
