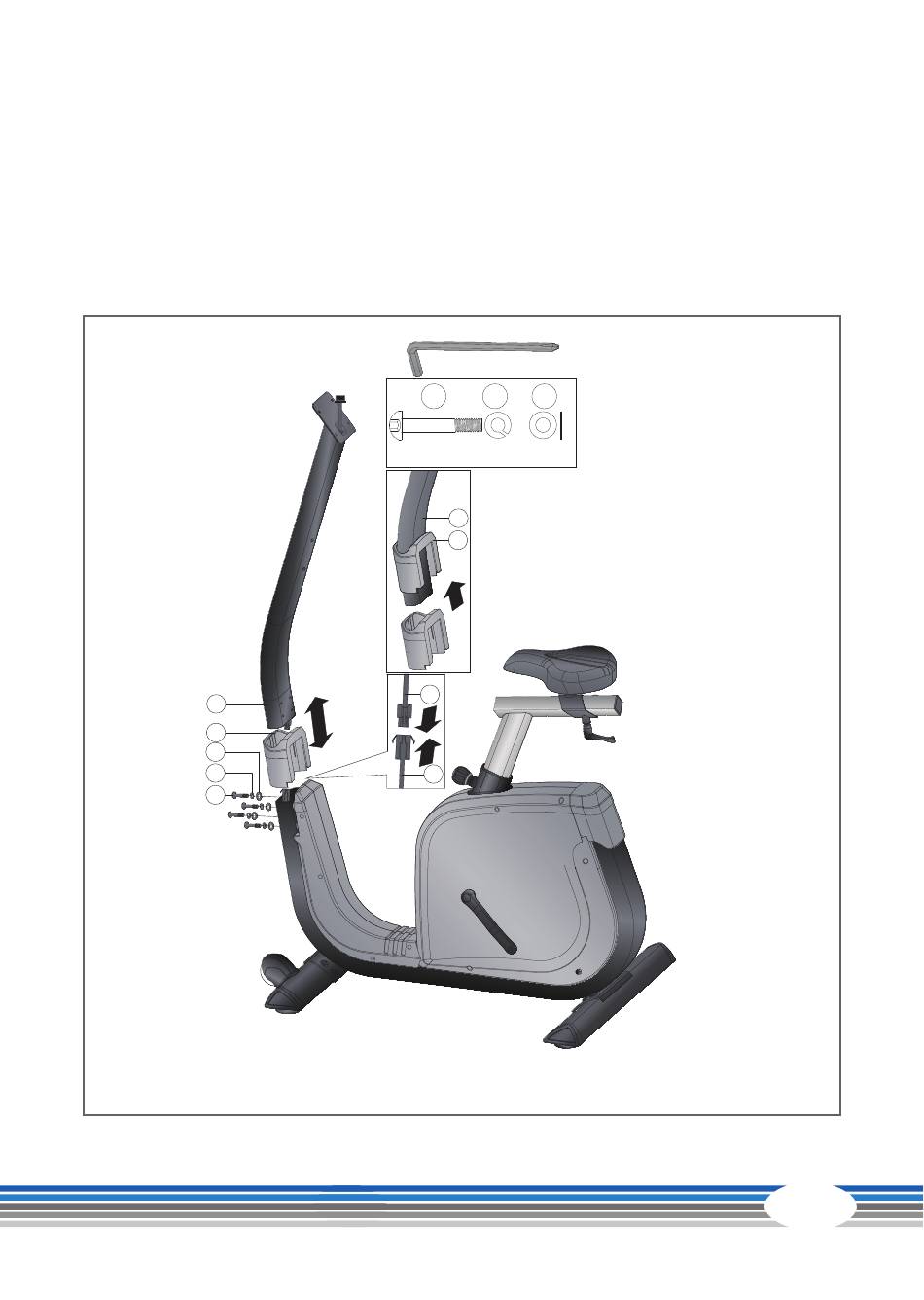

Étape 3: Montage du tube de guidon
(1) Cette étape de montage nécessite l'intervention d'au moins 2 personnes.
(2) Retirez d'abord le cache de protection supérieur (28) (voir fig. a). Branchez ensuite
le câble d'ordinateur (72 & 73) (voir fig. b).
(3) Positionnez le tube de guidon (29) sur le cadre principal puis fixez-le à l'aide de la
douille d'écartement (7), de la rondelle élastique (8) et de la vis à six pans creux (30).
Remettez en place le cache de protection supérieur et fixez-le sur le cadre principal.
29
28
7
8
30
30
8 7
M8*50
D15.4 D16
a
29
28
b
72
73
x4
