ASCON TECNOLOGIC X34 Instructions Pour L'utilisation

X34
CONTROLEUR
ELECTRONIQUE DIGITAL
POUR UNITES REFRIGERANTES
INSTRUCTIONS POUR L'UTILISATION
23/09 - Code: ISTR_M_X34-_F_05
Ascon Tecnologic S.r.l. a socio unico
Viale Indipendenza 56, 27029 Vigevano (PV) - ITALY
Tel.: +39 0381 69871 - Fax: +39 0381 698730
Sito: http:\\www.ascontecnologic.com
e-mail: info@ascontecnologic.com
PRÉFACE
m
Ce manuel contient toutes les informations néces-
saires pour une installation correcte et les instruc-
tions pour l'utilisation et l'entretien du produit, on
recommande donc de le lire attentivement et le
conserver.
Cette publication est de propriété exclusive de la Société Ascon
Tecnologic qui en interdit la reproduction et la divulgation,
même partielle, si elle n'est pas expressément autorisée. La
Société Ascon Tecnologic se réserve le droit d'apporter des
modifications esthétiques et fonctionnelles à tout moment et
sans aucun préavis.
La Société Ascon Tecnologic et ses représentants légaux ne
seront tenus en aucune façon responsables pour d'éventuels
dommages causés à des personnes, biens ou animaux à cause
de falsification, d'utilisation impropre, erronée ou de toute
Façon non conforme aux caractéristiques de l'instrument.
m
Si un dommage ou un mauvais fonctionnement de
l'appareil crée des situations dangereuses pour
des personnes, biens ou animaux, nous rappelons
que 'installation doit être équipée de dispositifs
électromécaniques supplémentaires en mesure de
garantir la sécurité.
Ascon Tecnologic - X34- - INSTRUCTIONS POUR L'UTILISATION - PAG. 1
Index
1. Description de l'instrument ........................................ 1
1.1 Description generale ........................................................... 1
1.2 Description du panneau frontal ........................................... 2
2. Programmation ............................................................ 2
2.1 Etablissement du point de consigne ................................... 2
2.2 Programmation standard des paramètres ........................... 3
2.3 Protection des paramétres par mot de passe ..................... 3
2.4 Programmation personnalisée des paramètres
(niveaux de programmation des paramètres) ................... 3
2.5 Retablissement des parametres de default ......................... 4
2.6 Fonction du verrouillage des touches .................................. 4
2.7 Reglage du jour et de l'heure .............................................. 4
2.8 Planification d'événements à heures définies ..................... 5
2.9 Affichage des alarmes HACCP ........................................... 5
3. Avertissements pour l'utilisation ............................... 6
3.1 Utilisation permise ............................................................... 6
4. Avertissements pour l'installation ............................. 6
4.1 Montage mécanique ............................................................ 6
4.2 Dimensions [mm] ................................................................ 6
4.3 Branchements électriques ................................................... 7
4.4 Schéma des branchements électriques .............................. 7
5. Fonctionnement .......................................................... 7
5.1 Fonction ON/Stand-by ......................................................... 7
5.2 Modes Normal, Eco et Turbo ............................................... 7
5.3 Configuration de la mesure et affichage ............................. 8
5.4 Configuration d'entrée digitale ............................................ 9
5.5 Configuration des sorties et de buzzer .............................. 10
5.6 Regulation de temperature ................................................ 11
5.7 Protections du compresseur et retard a l'allumage ........... 11
5.8 Controleur de degivrage .................................................... 12
5.9 Controle des ventilateurs de l'evaporateur ........................ 16
5.10 Fonctions d'alarme .......................................................... 17
5.11 Fonction HACCP (enregistrement d'alarme)................... 18
5.12 Fonctionnement des touches
5.13 Evénements programmables avec l'horloge ................... 20
5.14 Interface série RS485 ..................................................... 21
5.15 Accessoires ..................................................................... 21
1. DESCRIPTION DE L'INSTRUMENT
1.1 Description generale

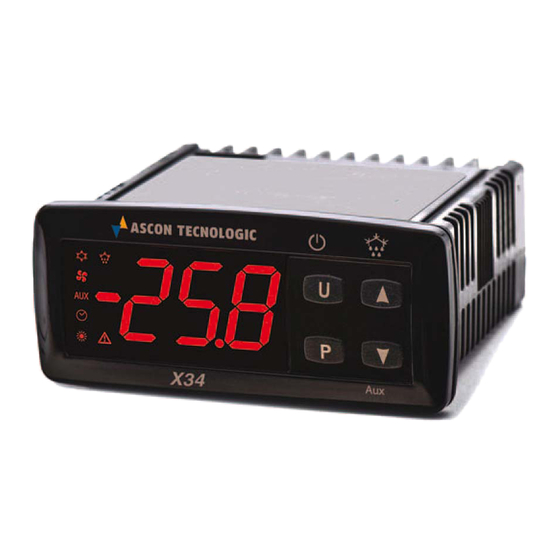

Le modèle X34- est un contrôleur digital à microproces-
seur utilisable surtout pour les applications de réfrigération
munie de contrôle de température avec réglage ON/OFF et
contrôle de dégivrage à des heures prédéfinies (dégivrage
à horloge temps réel) ou à intervalles de temps, par tempé-
rature d'évaporateur ou pour un temps de fonctionnement
continu du compresseur. Le dégivrages pouvant être réalisé
par l'arrêt du compresseur ou par chauffage électrique ou
par gaz chaud via inversion de cycle, en outre, il peut éga-
lement être utilisé dans des systèmes avec des installations
frigorifiques équipées de dégivrage HOT-GAS.
L'appareil est équipé de fonctions spéciales d'optimisation du
dégivrage et de fonctions permettant d'obtenir des écono-
mies d'énergie dans le système contrôlé.
L'instrument peut avoir jusqu'à 4 sorties relais, 4 entrées
pour sondes de température PTC, PT1000 ou NTC, et
jusqu'à 4 entrées numériques (en renonçant à 2 sondes de
température), un buzzer interne de signalement des alarmes
et une horloge temps réel (RTC = Real Time Clock). Grâce à
l'horloge, il est possible de programmer, à des heures définies,
des événements de dégivrage, la commutation de la sortie
auxiliaire, la commutation du point de consigne, la marche/
arrêt de l'instrument, etc. (max. 14 événements quotidiens et 98
