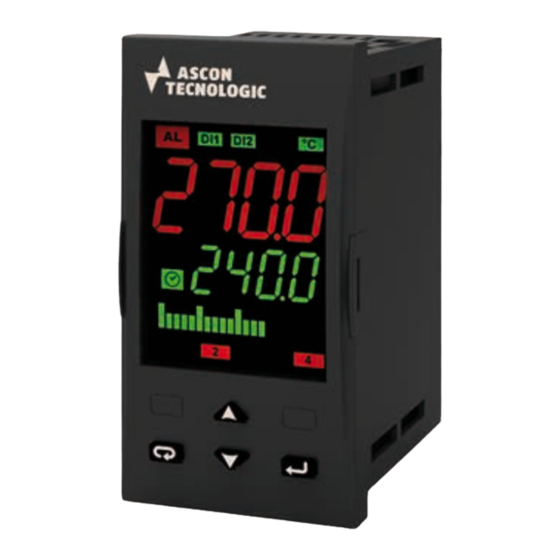

ASCON TECNOLOGIC KX5P Manuel D'utilisation

KX5P
REGULATEUR, PROGRAMMATEUR
ET POSEUR DE POINT DE CONSIGNE
Manuel d'utilisation
Code : ISTR-MKX5PFRA00 - Vr. 0.0 (FRA)
Ascon Tecnologic S.r.l.
Viale Indipendenza 56, 27029 Vigevano (PV) - ITALY
Tel.: +39 0381 69871/FAX: +39 0381 698730
www.ascontecnologic.com
e-mail: info@ascontecnologic.com
1. MONTAGE
1.1 Recommandations de montage
Instrument conçu pour un montage permanent, en intérieur
uniquement, dans une armoire éléctrique, avec bornier
accessible et câblage par l'arrière.
Choisir un emplacement avec les caractériqtiques suivantes:
1 Facile d'accès;
2 Peu de vibrations et pas de chocs;
3 Il devrait y avoir aucun gaz corrosifs;
4 Sans présence d'eau ou d'autres fluides (condensation);
5 Température ambiante compatible avec les spécifications
(0... 50°C);
6 Humidité relative compatible avec les spécifications
(20... 85%);
Montage sur tableau avec épaisseur maxi 15 mm.
Si l'indice de protection maximal IP65 est requis, le joint
optionnel doit être installé.
Ascon Tecnologic - Ligne KX5 - Manuel d'utilisation - PAG. 1
1.2 Dimensions (mm)
1.2.1 Instrument avec terminaux non-amovibles
48
DI1 DI2
1.2.2 Terminaux amovibles
Bornes à vis débrochable
40 15.5
8.3
18.85
1.2.3 Découpe du panneau
+0.6
45 mm
11 61.9 14
Bornes à ressort débrochable
40
8.3
26
65 mm min.
15
