Connexions - Sharp PN-R606 Manuel D'installation

Attention
• Veillez à bien mettre hors tension l'interrupteur principal puis débranchez la prise de l'alimentation secteur avant de connecter
ou de déconnecter les câbles. Lisez également le manuel de l'équipement à connecter.
• Veillez à ne pas confondre la borne d'entrée avec la borne de sortie quand vous connectez les câbles. En confondant les câbles
branchés aux bornes d'entrée et de sortie, vous pouvez causer des dysfonctionnements et d'autres problèmes.
1
Cordon
d'alimentation
(fourni)
Vers la prise d'alimentation
secteur
Conseils
• Réglez la borne d'entrée audio utilisée pour chaque mode d'entrée dans AUDIO SELECT <SÉLECTION ENTRÉE AUDIO>
du menu SETUP <INSTALLATION>. Les réglages par défaut sont indiqués ci-dessous.
Mode d'entrée
DVI-D
DisplayPort
HDMI1
HDMI2
D-SUB[RGB] <D-SUB [RVB]>,
D-SUB[COMPONENT] <D-SUB [COMPOSANT]>
OPTION *
* Quand vous avez utilisé le logement d'extension pour augmenter les fonctions.
• Les termes HDMI et HDMI High-Definition Multimedia Interface, de même que le logo HDMI sont des marques commerciales
ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.
• DisplayPort est une marque déposée de Video Electronics Standards Association.
• Adobe, Acrobat et Acrobat Reader sont des marques de commerce ou des marques déposées de la société Adobe Systems
Incorporated aux Etats-Unis et/ou dans d'autres pays.
• Toutes les autres marques et les noms de produits sont des marques commerciales ou des marques déposées par les
compagnies respectives.
6
F

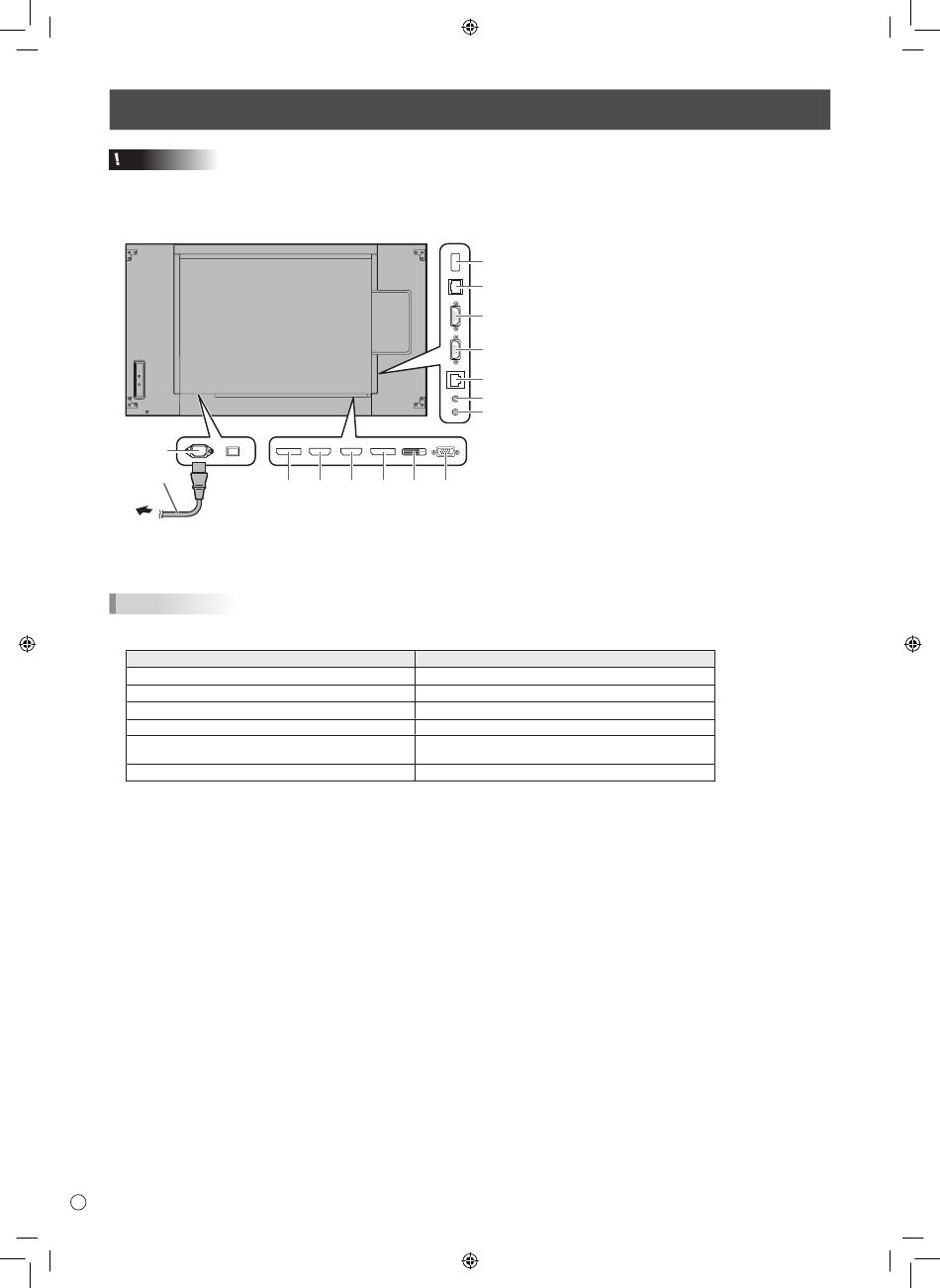

Connexions

2 3 4 5 6 7
Borne d'entrée audio (paramètre d'origine)
Borne d'entrée audio
Borne d'entrée DisplayPort
Borne d'entrée HDMI1
Borne d'entrée HDMI2
Borne d'entrée audio
Logement d'extension
1. Borne d'entrée secteur
8
2. Borne de sortie DisplayPort
3. Borne d'entrée HDMI1
9
4. Borne d'entrée HDMI2
5. Borne d'entrée DisplayPort
10
6. Borne d'entrée DVI-D
7. Borne d'entrée D-Sub
11
8. Borne d'alimentation électrique
9. Borne LAN
12
10. Borne de sortie RS-232C
13
11. Borne d'entrée RS-232C
14
12. Borne facultative
13. Borne de sortie audio
14. Borne d'entrée audio
