Montage
32
b

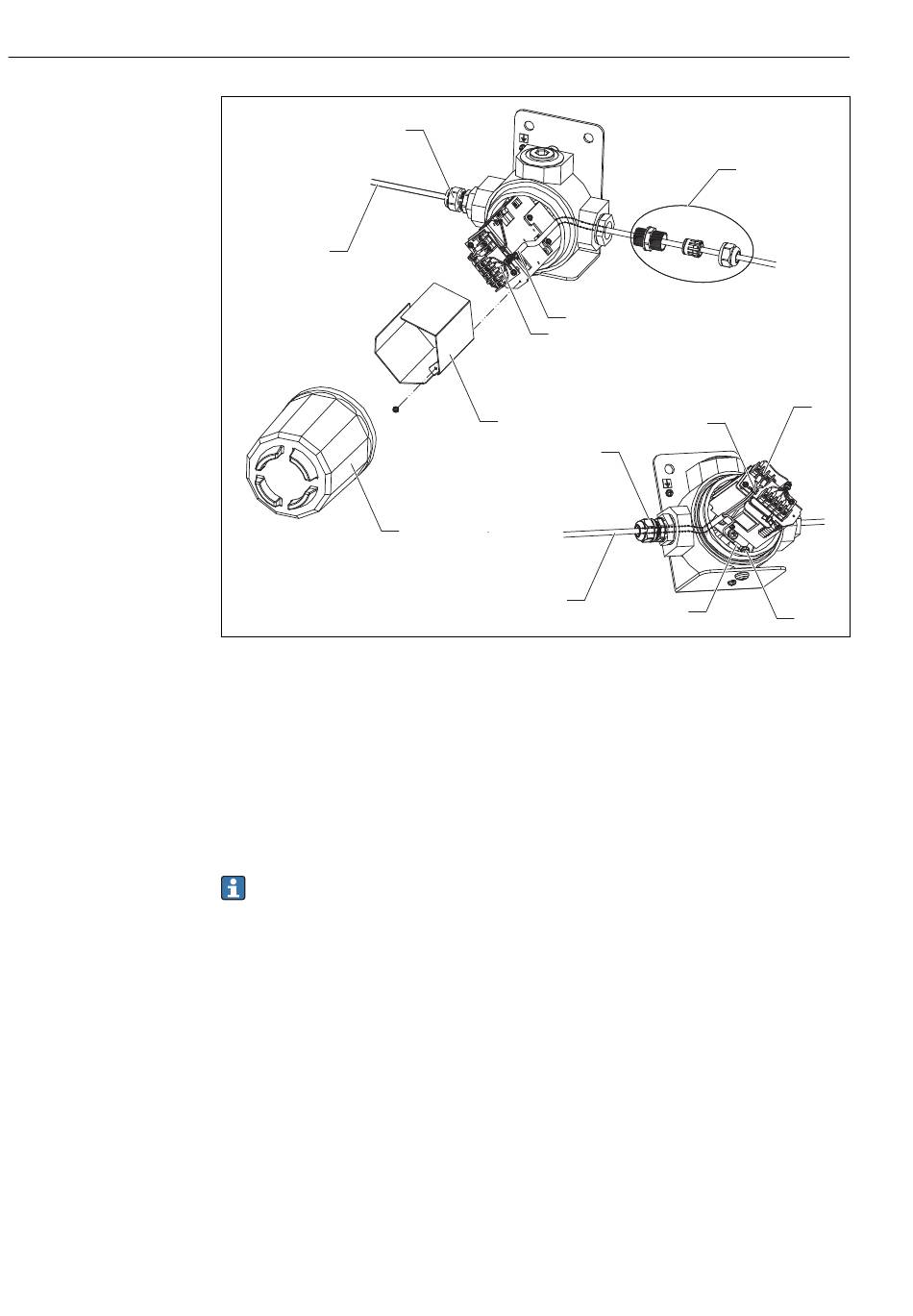

 16 Montage du câble pour NAR300-x5xxxx et boîtier de convertisseur Ex
a Presse-étoupe
b Câble blindé pour NRR261/262 (à se procurer séparément)
1 Exemple de montage du presse-étoupe
2 Câble du capteur à flotteur
3 Fixation de câble
4 Protection du circuit imprimé
5 Couvercle du boîtier de raccordement à sécurité intrinsèque
6 Vis pour câble blindé (M3)
7 Vis (M5)
8 Presse-étoupe blindé
Comme le presse-étoupe présenté dans le graphique n' e st pas fourni avec des produits
qui n' o nt pas de spécifications JPN Ex, un presse-étoupe étanche à l' e au avec un indice
IP67 ou supérieur doit être acheté séparément.
a
2
3
4
5
b
Système NAR300
1
3
a
8
Endress+Hauser
6
7
A0039882
