Système NAR300
Endress+Hauser
5.3.2 Montage du guide de flotteur
NAR300 peut être monté sur un guide de flotteur qui a été installé pour des produits déjà
en place (CFD10, CFD30, UFD10, NAR291, NAR292).
Si le guide de flotteur fait moins de 2 000 mm (78,74 in) de long, le couper et l' u tiliser ou
suivre la procédure prévue pour une longueur de 2 000 mm (78,74 in) ou plus et contacter
Endress+Hauser.
(0.39)

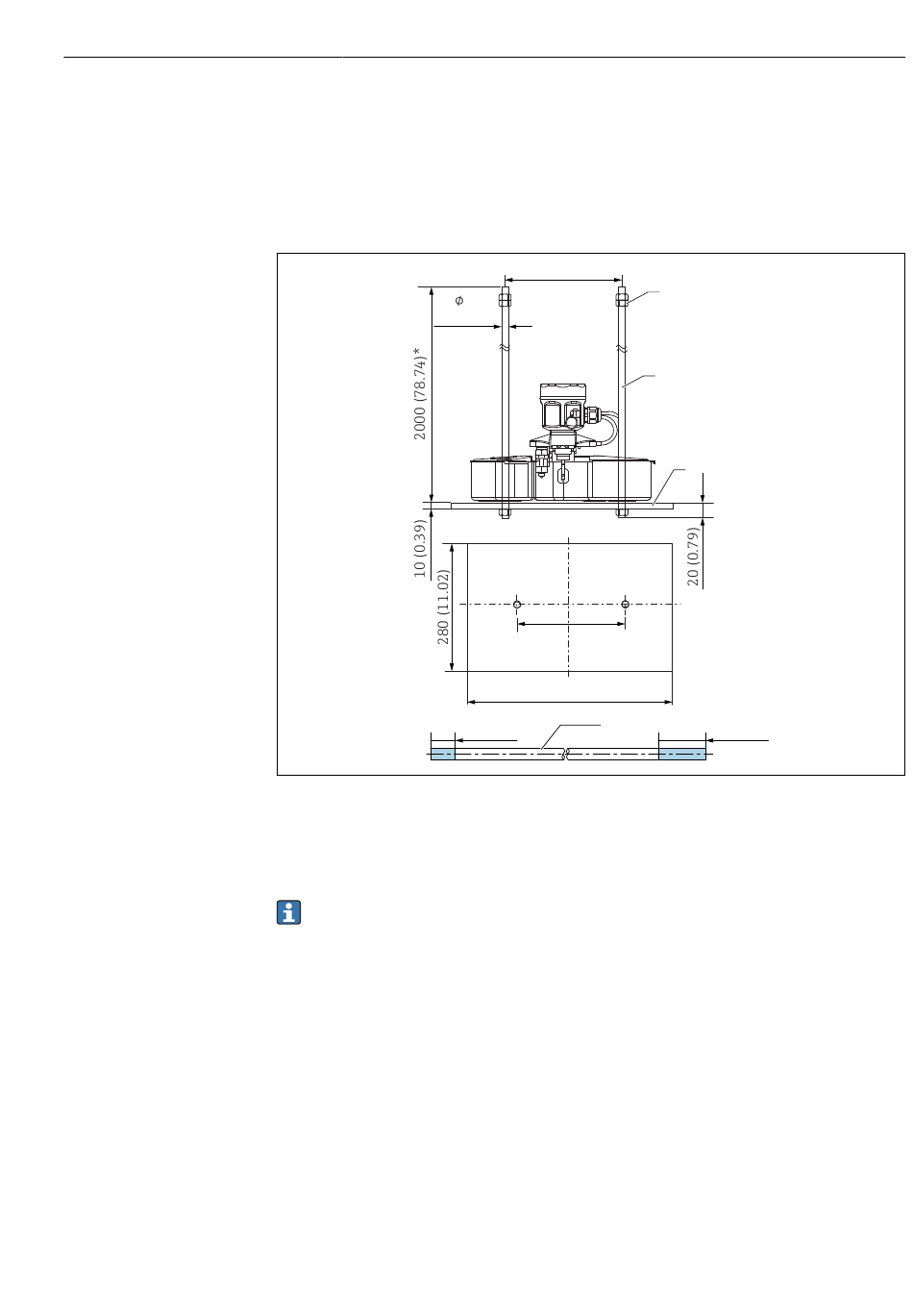

 14 NAR300 / guide de flotteur. Unité de mesure mm (in)
1 Écrou (M10)
2 Guide de flotteur
3 Poids
Les cotes 20 mm (0,73 in) et 40 mm (1,57 in) du guide de flotteur dans le graphique
représentent les longueurs des rainures de filetage.
200 (7.87)
10
200 (7.87)
350 (13.78)
2
20 (0.79)
1
2
3
40 (1.57)
Montage
A0039879
