  • Page 1 KIT WAY WAY KIT KIT WAY WAY-SET KIT WAY ESPAÑOL MANUAL DE INSTALADOR Y USUARIO ENGLISH USER & INSTALLER’S MANUAL FRANÇAIS MANUEL D’INSTALLATION ET UTILISATION DEUTSCH INSTALLATIONS-UND BENUTZERHANDBUCH PORTUGUÊS MANUAL DO INSTALADOR E DO UTILIZADOR...
  • Page 2: Ce Kit Est Pas Compatible Avec La Version V1

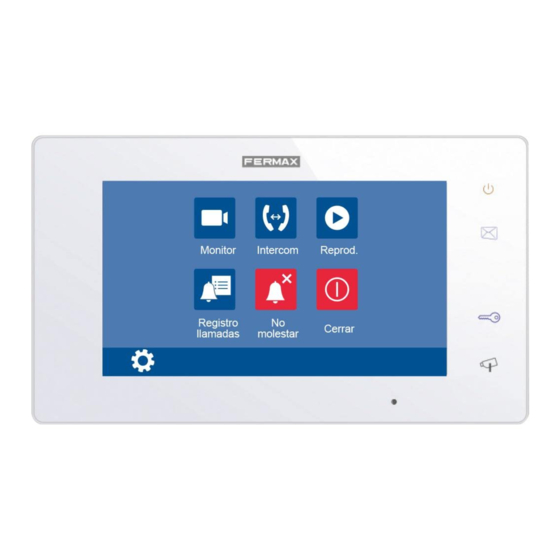

    CE KIT EST PAS COMPATIBLE AVEC LA VERSION V1.0 1. Moniteur Boutons et fonctions SD card Carte SD Écran couleur LCD Digital TFT LCD Screen Bouton ON/OFF ON/OFF Button Icône indiquant un message Message Indicator Bouton gâche électrique UNLOCK Button Bouton AUTO-INSERTION TALK/MON Button Microphone...
  • Page 3: Boutons Et Fonctions

    2. Platine Boutons et fonctions Caméra Camera Lens Haut-parleur Speaker Night Light éclairage nocturne Porte-étiquettes Nameplate Appel Call Button Microphone Microphone Rainy Cover Visière de protection 90 mm (anti-pluie) 23 mm Description des terminaux JP/LK JP/LK 1 2 3 P L S + B U S Raccord principal des broches Main Connect Port...
  • Page 4: Installation Du Moniteur

    3. Installation 3.1 Installation du moniteur 1. Utilisez les vis pour fixer le support de montage au boîtier (accessoires fournis avec le support). Pour la fi xation de ce support, il faut deux vis 4x25. Raccordez les connecteurs destinés au raccordement du bus. 2.
  • Page 5: Mise En Place De L'étiquette Dans Le Porte-Étiquettes

    4. Mise en place de l'étiquette dans le porte-étiquettes Retirez le cache plastique afi n d'ouvrir la partie transparente du porte-étiquettes où se trouve l'étiquette. Placez ensuite l'étiquette et remettez le porte-étiquettes à son emplacement initial. STEP 1 STEP 2 ÉTAPE 1 ÉTAPE 2 Dévisser la platine.
  • Page 6: Instructions Concernant Le Fonctionnement

    Instructions concernant le fonctionnement 5.1 Menu principal 06:32 PM Le moniteur étant en veille, appuyez Moniteur Intercom Lecture Wed. 02/11/2015 n'importe où sur l'écran du moniteur ; le menu principal s'affi che comme sur Enregistrem- Ne pas Eteindre ent appel déranger l'image.
  • Page 7: Fonction Intercom

    6. Fonction Intercom Appuyez sur l'icône Intercom du menu principal afin d'accéder à la fonction Intercom. Cette fonction dispose de 3 options : Diffusion interne, Appel interne et Appeler le nom sur la liste.. 06:32 PM Diffusion Appel Appeler le nom Moniteur Intercom Lecture interne...
  • Page 8 Lecture vidéo / photos Appuyez sur l'icône Lecture du menu principal afi n de voir les vidéos/photos. Ces dernières apparaîtront sur l'écran du moniteur. Plusieurs icônes tactiles sont disponibles sur l'écran pour leur manipulation. En appuyant sur l'icône Démarrage/Pause , les vidéos sont lues.
  • Page 9: Fonction Ne Pas Déranger

    9. Fonction Ne pas déranger Appuyez sur l'icône Ne pas déranger du menu principal pour accéder à la fonction Ne pas déranger. Cette fonction dispose de 4 options : Normal, pendant 1 heure, Pendant 8 heures et Permanent. Sélectionnez l'option appropriée en fonction des besoins. Ne pass déranger Normal 06:32 PM...
  • Page 10: Réglages De La Date Et De L'heure

    10.2 Réglages de la date et de l'heure On accède au menu de configuration en appuyant sur l'icône du menu principal. Sélectionnez l'option « Date&heure » pour accéder aux réglages de l'heure. Dans cette option, il est possible de confi gurer la date et l'heure (appuyez sur l'icône pour quitter cet écran et revenir à...
  • Page 11: Réglages De L'écran Et Du Volume

    10.4 Moniteur (renommer platine et contrôler réglage de l'heure du moniteur) On accède au menu de configuration en appuyant sur l'icône du menu principal. Sélectionnez l'option « Moniteur ». Dans cette option, il est possible de renommer la platine et d' ajuster la durée de l'auto-aluumage du moniteur (appuyez sur l'icône pour quitter cet écran et revenir à...
  • Page 12: Rétablissement Des Valeurs Par Défaut (À Propos)

    11. Rétablissement des valeurs par défaut (À propos) Il est possible de rétablir les paramètres du moniteur sur les valeurs usine par défaut en sélectionnant l'option « À propos ». Le retour aux paramètres prédéfi nis ne modifi era ni les réglages ni les données.
  • Page 13: Réglages Des Paramètres Du Moniteur

    12. Réglages des paramètres du moniteur 12.1 Comment accéder à la page de confi guration de l'installation À propos 06:32 PM Adresse locale 00.00 Moniteur Intercom Lecture Wed. AUTO Standard vidéo 02/11/2015 00.02.09 Version système Driver affi cheur Enregistrem- Ne pas Eteindre ent appel déranger...
  • Page 14: Schémas D'installation

    13. Schémas d'installation 13.1.1 Kit 1 ligne BUS(IM) BUS(DS) Sonnette L1 L2 PL S+ S- BUS (M) BUS (DS) porte Moniteur Platine Doorbell Button Switch Kit 2 lignes 13.1.2 Sonnette porte Doorbell Button Switch Sonnette porte Doorbell Button Switch BUS(IM) BUS(DS) L1 L2 PL S+ S- BUS (M) BUS (DS)
  • Page 15: Raccordement De La Gâche Électrique

    13.2 Raccordement de la gâche électrique 13.2.1 Raccordement de la gâche à l'alimentation comprise dans le kit 1 2 3 1 2 3 REMARQUE : R a c c o r d e m e n t d e l a g â c h e connect Electronic lock, the jumper position in 2-3.
  • Page 16: Mise En Marche

    14. Mise en marche Remarque : sur une platine à 1 bouton- poussoir, ouvrir le cache frontal pour re c h e rc h e r l e b o u t o n - p o u s s o i r B . 14.1 Réglages du temps d'activation de la gâche Mettez le courant et, avant que 5 En mode programmation, appuyez sur...
  • Page 17: Réglage De La Confi Rmation De La Tonalité D'appel Sur La Platine

    14.2 Réglage de la confi rmation de la tonalité d'appel sur la platine Mettez le courant et, avant que 5 En mode programmation, appuyez secondes ne se soient écoulées, sur le bouton-poussoir « B » pendant appuyez sur le bouton-poussoir 3 secondes.
  • Page 18: Conditions Requises Pour Le Câblage

    15. Conditions requises pour le câblage Dans le système, la distance maximale du câble est limitée (voir tableau des sections- distances et schéma unifi laire). Schéma unifi laire monitor moniteur monitor moniteur BUS(IM) BUS(DS) Tableau sections/distances Sections/distances Câble torsadé 2x0,75 mm Câble torsadé...
  • Page 19: Caractéristiques Techniques

    16. Caractéristiques techniques ● Alimentation : 26 VCC +/- 2 ● Consommation : en veille 12 mA ; activé 350 mA (moniteur) en veille 33 mA ; activée 110 mA (platine) ● Écran moniteur : écran numérique couleur LCD 7 pouces ●...
  • Page 20 é. Elle doit ensuite être déposée dans le point de tri sélectif approprié. Publication technique à caractère informatif éditée par FERMAX ELECTRÓNICA. Conformément à sa politique de perfectionnement continu, FERMAX se réserve le droit de modifier, à tout moment et sans préavis, le contenu de ce document ainsi que les caractéristiques des produits auxquels il est fait référence.
  • Page 21 DEUTSCH...
