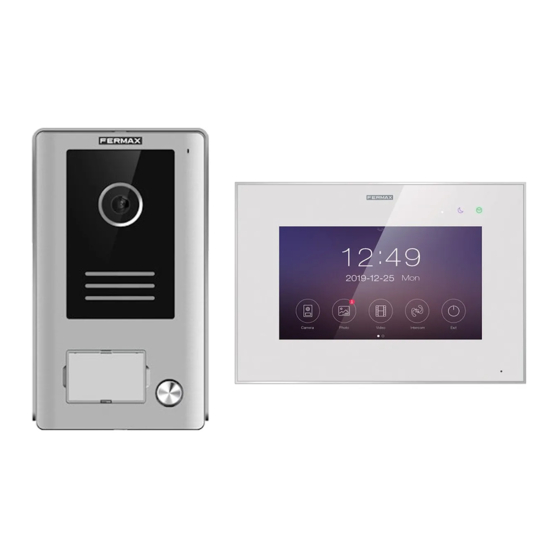

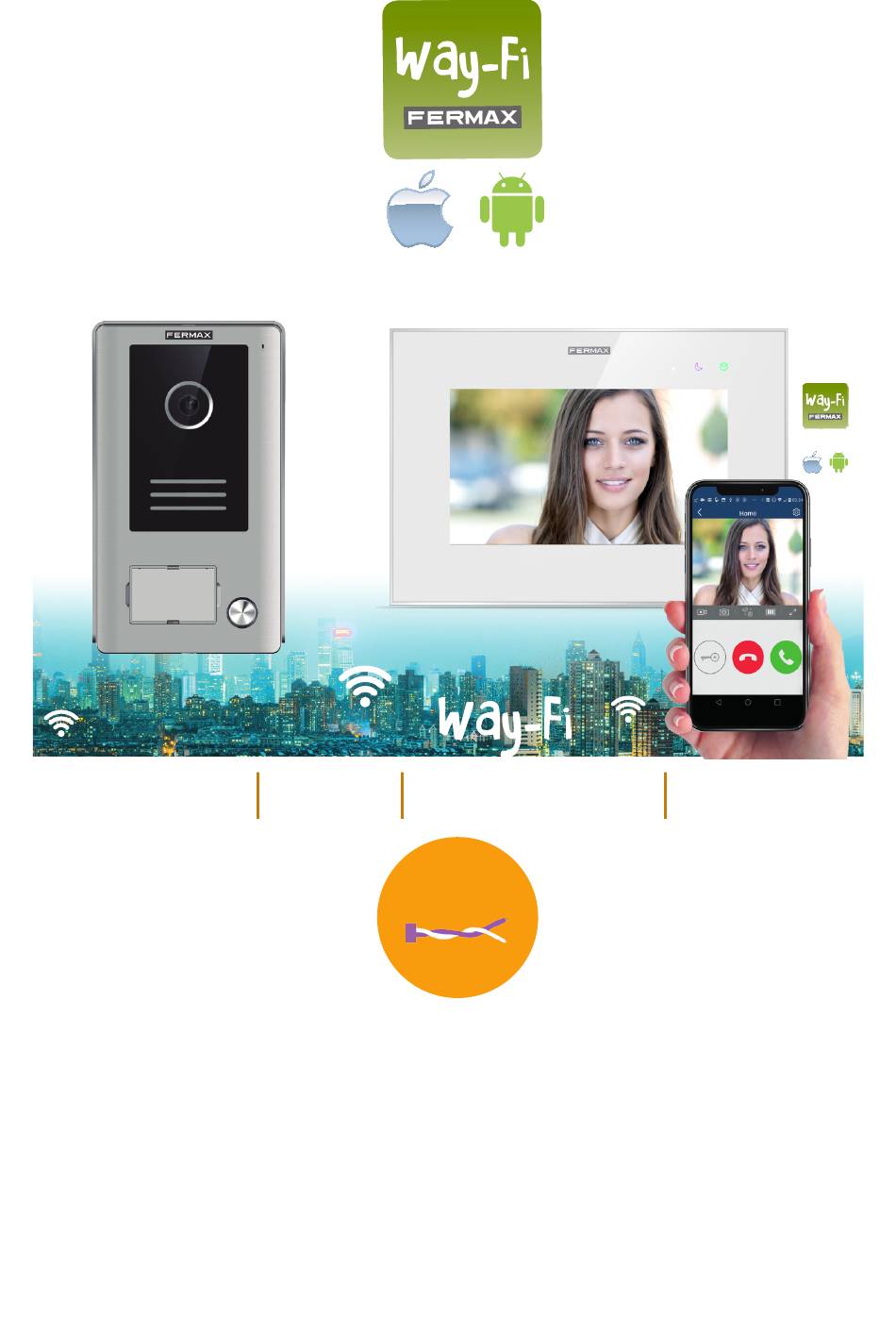

MANUEL DE L'INSTALLATEUR

Publicité

Table des Matières
loading

Manuels Connexes pour Fermax WAY-FI

Sommaire des Matières pour Fermax WAY-FI

  • Page 1 PLUG&PLAY WI-FI fils MANUEL DE L’INSTALLATEUR...

  • Page 2: Table Des Matières

    TABLE DES MATIÈRES 1. Caractéristiques principales 2. Description des éléments 3. Schéma de montage a. Schéma de câblage b. Branchement de l’électro-serrure 4. Installation 5. Spécifications 6. Déclaration de conformité Cod. 970148 V03_19...

  • Page 3: Avertissement Et Attention

    AVERTISSEMENT ET ATTENTION Veuillez suivre les instructions pour éviter d’endommager le dispositif. Ne démontez, installez ou réparez jamais le produit vous-même Avant de mettre le moniteur au rebut, retirez-en les piles et placez-les dans un lieu d’élimination adéquat Ne placez pas le produit près d’un endroit chaud ou humide. Ne placez pas le moniteur principal près d’autres équipements électroniques, car cela pourrait affecter la portée de la connexion WI-FI.

  • Page 4: Caractéristiques Principales

    1. CARACTÉRISTIQUES PRINCIPALES Moniteur intérieur • Écran tactile capacitif de 7”, résolution 1024*600 pixels n • Grand angle de vue (IPS LCD). • Menu GUI fonctionnant par glissement • Maximum 2 platines de rue,1 moniteur principal + 2 moniteurs passifs,1 bouton d’entrée •...

  • Page 5: Description Des Éléments

    2. DESCRIPTION DES ÉLÉMENTS Moniteur intérieur Part Name Description Lecture carte SD Micro Fiche pour carte SD micro (8-32 GB) Connecteur Micro Adaptateur pour micro USB à RJ45 Indicateur de courant Led blanche quand le courant passe Led pourpre quand fonction DND est activée Indicateur Ne pas déranger Indicateur image Led verte quand il y a de nouvelles photos /...

  • Page 6: Platine De Rue

    Emplacement rembourrage mousse Protège contre les déformations Interface pour bus et bouton d’entrée Connecteur Reproducteur voix visiteur et tonalités d’appel Speaker Commutateur Adaptation d’Impédance pour signal vidéo Platine de rue Nom pièce Nom pièce Microphone Bouton appel LED pour vision nocturne Couvercle pluie Caméra Réglage volume speaker...

  • Page 7: Schéma De Montage

    Ponts: G (J1): Verrouillage type /D (J2): # platine Plaque identification Jumpers: L (J1): SperrTyp / R (J2): # Türstation Alimentation électrique du système LS W Din rail N, L : Entrée CA LED : Indicateur puissance BUS(IM): Terminal de branchement du moni- teur intérieur BUS(DS): Terminal de branchement de la platine de rue...
  • Page 8 Schéma de câblage du kit avec moniteur et caméra CCTV (1 platine, 1 caméra Cam1 et 1 moniteur). LS W 1 2 3 Cam1 S+ S- COMN O/NC PL CCTV BUS(IM)B US(DS) Doorbell Button GNDS -CAL L BUS (IM) BUS (DS) Lock Panel Monitor...
  • Page 9 Schéma de câblage du kit avec moniteur maître et extensions (1 platine, 1 moniteur maître et 2 secondaires). LS W 1 2 3 S+ S- COMN O/NC PL CCTV BUS(IM)B US(DS) Doorbell Button GNDS -CAL L BUS (IM) BUS (DS) Lock Dipswitches Monitor...

  • Page 10: Branchement De L'électro-Serrure

    Le bouton d’entrée est placé sur la porte intérieure. Dès qu’un visiteur appuie sur le bouton d’entrée, le moniteur sonne dans la maison pour indiquer la présence du visiteur. Le bouton de sortie est placé à l’intérieur de la porte. Dès qu’une personne appuie sur le bouton de sortie, l’électro-serrure est activée tant que le bouton est pressé...
  • Page 11 COM NO/NC CCTV Lock 12Vdc Électro-serrure contrôlée au moyen d’un contact de relais (porte automatique ou électroaimant) Note: 1. Il faut utiliser une alimentation électrique externe conformément au voltage de la serrure et au courant. 2. La serrure de porte a une limitation de 24V (dc/ac), et le courant de maintien doit être inférieur à...

  • Page 12: Installation

    Type 1 : Courant connecté pour ouvrir. jumper position in 1-2 COMN O CCTV AC / DC Type 2 : Courant déconnecté pour ouvrir. jumper position in 2-3 COMN C CCTV AC / DC 4. INSTALLATION Moniteur intérieur...
  • Page 13 Emplacement pour l’installation du moniteur La hauteur standard d’installation du moniteur est d’environ 1,600mm, afin que l’écran cen- tral se trouve au niveau des yeux ; dans ce cas, le centre métallique de fixation au mur se trouve à 1,550mm du sol. Câblage et installation du moniteur interne 1) Fixer les supports de montage au mur à...
  • Page 14 Platine de rue Bottom of lens Center of lens...
  • Page 15 Emplacement de la platine La hauteur standard d’installation des objectifs de la platine de rue est d’environ 1,650mm au-dessus du sol. Il est recommandable d’installer un boîtier encastré pour contenir le câblage et bien fixer la platine au mur. Câblage et installation de la platine de rue 1) Utiliser les vis pour retirer le couvercle de l’étiquette d’identification, placer l’étiquette d’identification et refermer ;...
  • Page 16 C’est le cas si cette fonction a été activée sur le moniteur du kit ou que des images sont prises à partir de votre appli. Vous pourrez trouver un modèle type de la mention d’in- formation demandée à l’adresse suivante : https://www.fermax.com/intl/fr/corporate/utilites. html. Vous pouvez le télécharger et l’imprimer sans problème.

  • Page 17: Spécifications

    5. SPÉCIFICATIONS Moniteur intérieur Paramètre Valeur Tension d’entrée DC : 24±2V Consommation Max. 350mA IPS LCD numérique 7-inch TFT LCD Résolution LCD 1024(RGB) x 600 Capacité mémoire Stockage interne :100 photos Carte SD Micro SD : max. 1000 photos, 128 vidéos...

  • Page 18: Alimentation Électrique

    Branchement à platine de rue Permet 2 platines de rue, chacune avec une caméra de CCTV supplémentaire (en option) Connexion avec d’autres moniteurs Permet deux moniteurs additionnels (extensions) Dimensions (mm) 222(W) x 154(H) x 9.9(D) (sans support mural) Alimentation électrique Paramètre Valeur Courant d’entrée...
  • Page 19 Platine de rue Paramètre Valeur Tension d’entrée DC : 24±2V Consommation 150mA max (serrure non incluse) 2 cables à l’alimentation / 2 câbles électro- Câblage serrure / 2 câbles porte automatique / 2 bouton sortie de câble LED pour vision nocturne Éclairage Température de fonctionnement -20 ~ +55ºC...

  • Page 20: Déclaration De Conformité

    6. DÉCLARATION DE CONFORMITÉ Par la présente, FERMAX ELECTRONICA S.A.U. déclare que ce produit est conforme à la Directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l’UE est dis-ponible à l’adresse d’Internet suivante https://www.fermax.com/intl/fr/pro/documents/ docu-ments-techniques/DT-13-declarations-of-conformity.html Liste des fréquences de bande utilisées par ce produit : 2412- 2442- 2462-2472 MHz for 802.11b/g/n(HT20)
