2.
Cliquez sur le bouton TRANSDUCERS (TRANSDUCTEURS) puis sélectionnez votre modèle de transducteur à partir de
la liste déroulante. Cette dernière varie si vous avez sélectionné mouillé ou à pince comme type de transducteur.
Après avoir fait votre sélection, un écran similaire à la Figure 76 ci-dessous s'ouvre.
3.
3.Dans l'écran ci-dessus, le PT900 a entré automatiquement les paramètres pour le transducteur que vous avez
sélectionné. Ces données sont précises pour tous les transducteurs standard, mais vous devez les remplacer par
les informations correctes si vous sélectionnez Other (Autre) comme modèle de votre transducteur.
a.
Ouvrez la liste déroulante FREQUENCY (FRÉQUENCE) puis sélectionnez la fréquence à laquelle votre transducteur est
conçu pour fonctionner.
b.
Le paramètre TW correspond au temps que met le signal du transducteur pour passer dans le transducteur
et le câble du transducteur. Entrez la valeur fournie par Panametrics avec votre transducteur.
4.
Pour les transducteurs à pince uniquement, les trois autres paramètres ci-dessous sont requis:
a.
WEDGE ANGLE (ANGLE DU PRISME) : ce paramètre est entré automatiquement par le PT900 pour tous les
transducteurs standard, mais vous devez le remplacer par la valeur correcte fournie par Panametrics pour les
transducteurs qui entrent dans la catégorie Other (Autre).
b.
WEDGE SOUND SPEED (VITESSE DU SON DANS LE PRISME) : ce paramètre est entré automatiquement par le PT900
pour tous les transducteurs standard, mais vous devez le remplacer par la valeur correcte fournie par
Panametrics pour les transducteurs qui entrent dans la catégorie Other (Autre).
c.
WEDGE TEMPERATURE (TEMPÉRATURE DU PRISME) : vous devez entrer ce paramètre manuellement pour tous les
transducteurs. Il doit correspondre à la moyenne de la température ambiante et de la température de
processus.
TransPort® PT900 Manuel de l'utilisateur

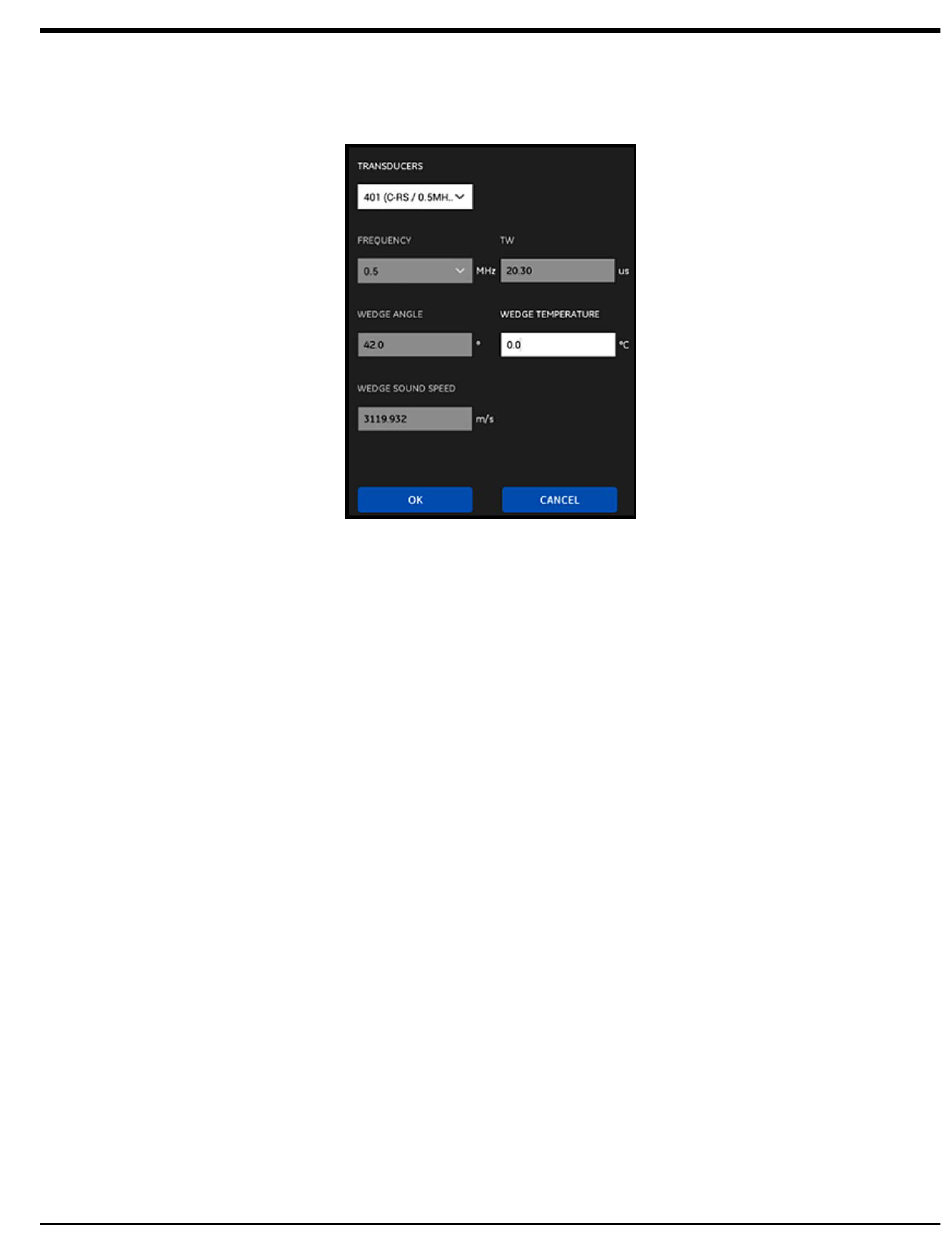

Figure 76: les paramètres du transducteur
Chapitre 4. Programmation
59
