Chapitre 2. Installation
4.
Placez la fixation à pinces au-dessus du tuyau pour pouvoir la maintenir en place sans effort pendant
l'installation (voir la Figure 11 ci-dessous).
5.
Vérifiez que le tuyau se loge dans la petite fente découpée au bas des embouts (voir la Figure 12 ci-dessous). De
plus, vérifiez que les graduations présentes sur la tige du rail de la fixation à pinces sont bien lisibles après avoir
terminé l'installation.
6.
Pour installer une chaîne autour du tuyau, reportez-vous à la Figure 13 à la page 13 puis procédez comme suit:
a.
Identifiez le mécanisme à vis de la chaîne, le méplat et la fente de la chaîne sur l'embout de la fixation à
pinces le plus proche du raccord de tuyau de référence.
b.
Dévissez le mécanisme à vis de la chaîne, puis enroulez la chaîne métallique tout autour du tuyau.
c.
Appuyez sur le dessus du mécanisme à vis de la chaîne et maintenez-le enfoncé. Ensuite, tirez la chaîne de
telle sorte qu'elle soit serrée autour du tuyau et faites-la glisser dans la petite fente située sur le côté opposé
de l'embout du mécanisme à vis de la chaîne.
d.
Relâchez le mécanisme à vis de la chaîne et serrez-le juste assez pour enlever le moindre mou de la chaîne.
10

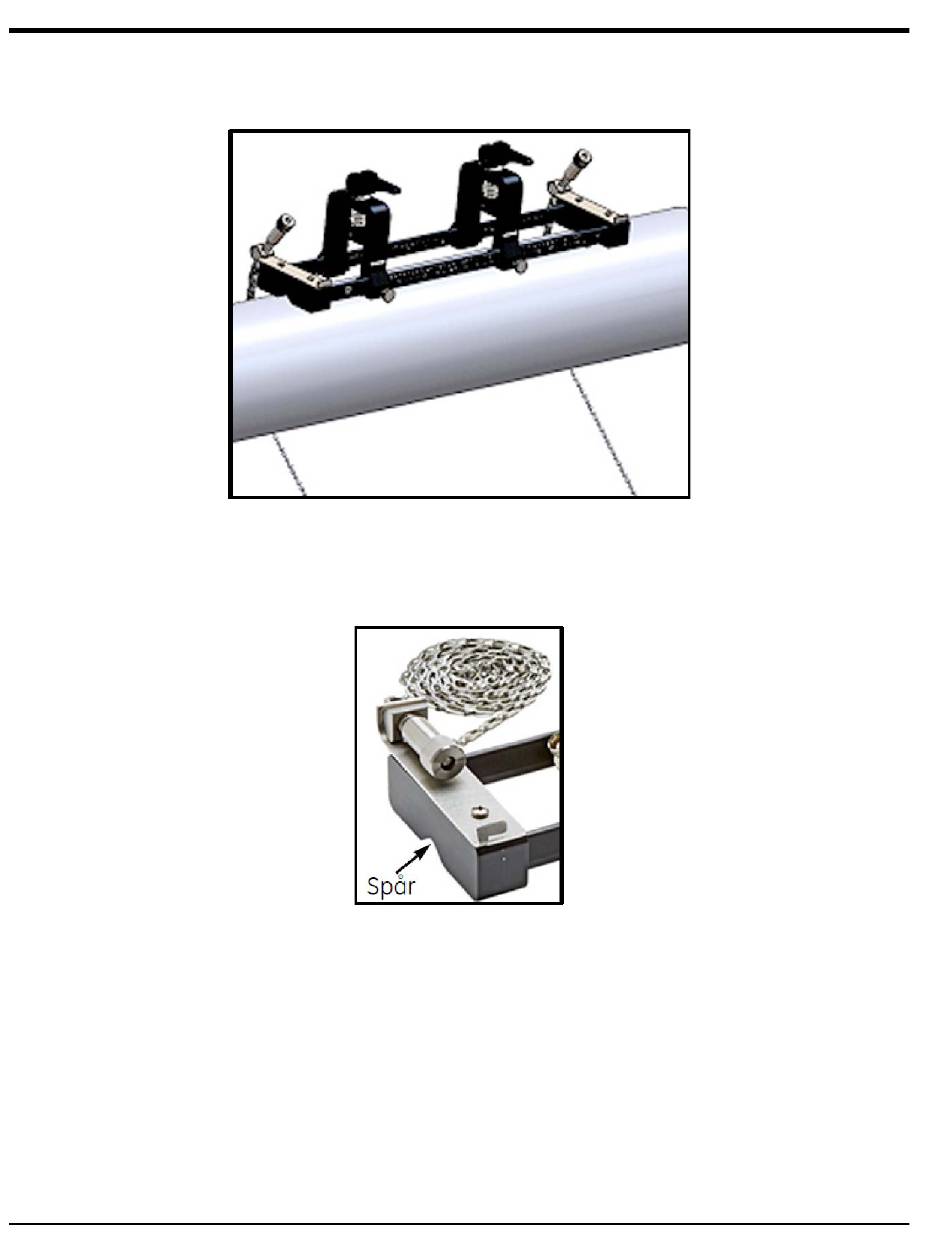

Figure 11: Fixation placée au-dessus du tuyau
Figure 12: Fente découpée
TransPort® PT900 Manuel de l'utilisateur
