Après avoir terminé l'alignement, serrez complètement les deux chaînes en tournant l'écrou au-dessus des deux
mécanismes à vis de la chaîne (reportez-vous à la Figure 16 ci-dessous) jusqu'à ce que la chaîne soit
suffisamment serrée pour résister à tout mouvement de la fixation.
Remarque: Puisque les deux dernières étapes s'influencent réciproquement, répétez-les jusqu'à ce que la fixation
soit correctement alignée et bien serrée au tuyau.
2.5.4
Vérification des supports de transducteur
Avant d'installer les transducteurs sur la fixation à pinces, vous devez fixer un support de transducteur à chaque
transducteur. Panametrics doit installer un support de transducteur sur chaque transducteur, et ce avant
l'expédition. Vérifiez que les transducteurs sont déjà équipés de leurs supports et que ces derniers sont bien fixés. Si
c'est le cas, vous pouvez ignorer cette section.
Un ensemble transducteur complet inclut les composants suivants:
• un support à pince : fixé en permanence à la pince de fixation ;
• un support de transducteur : fixé de façon semi-permanente au transducteur ;
• un transducteur : avant de procéder au montage, le transducteur est installé sur le support de transducteur
puis fixé à l'aide de vis de pression. Pendant le montage, le support de transducteur se glisse dans le support à
pince et se fixe avec un plongeur.
Si pour une raison ou une autre, le support du transducteur n'a pas été installé ou a été retiré, reportez-vous à la
Figure 17 ci-dessous puis réinstallez le support comme suit :
1.
Faites glisser le support sur le dessus du transducteur pour que les fentes circulaires qui se trouvent sur les côtés
du transducteur, en haut, soient étroitement alignées avec les trous pleins situés sur le côté du support du
transducteur.
2.
Serrez les vis de pression sans tête à six pans creux depuis le support du transducteur, dans les trous du
transducteur. Ces vis bloquent le support en positionz.
TransPort® PT900 Manuel de l'utilisateur

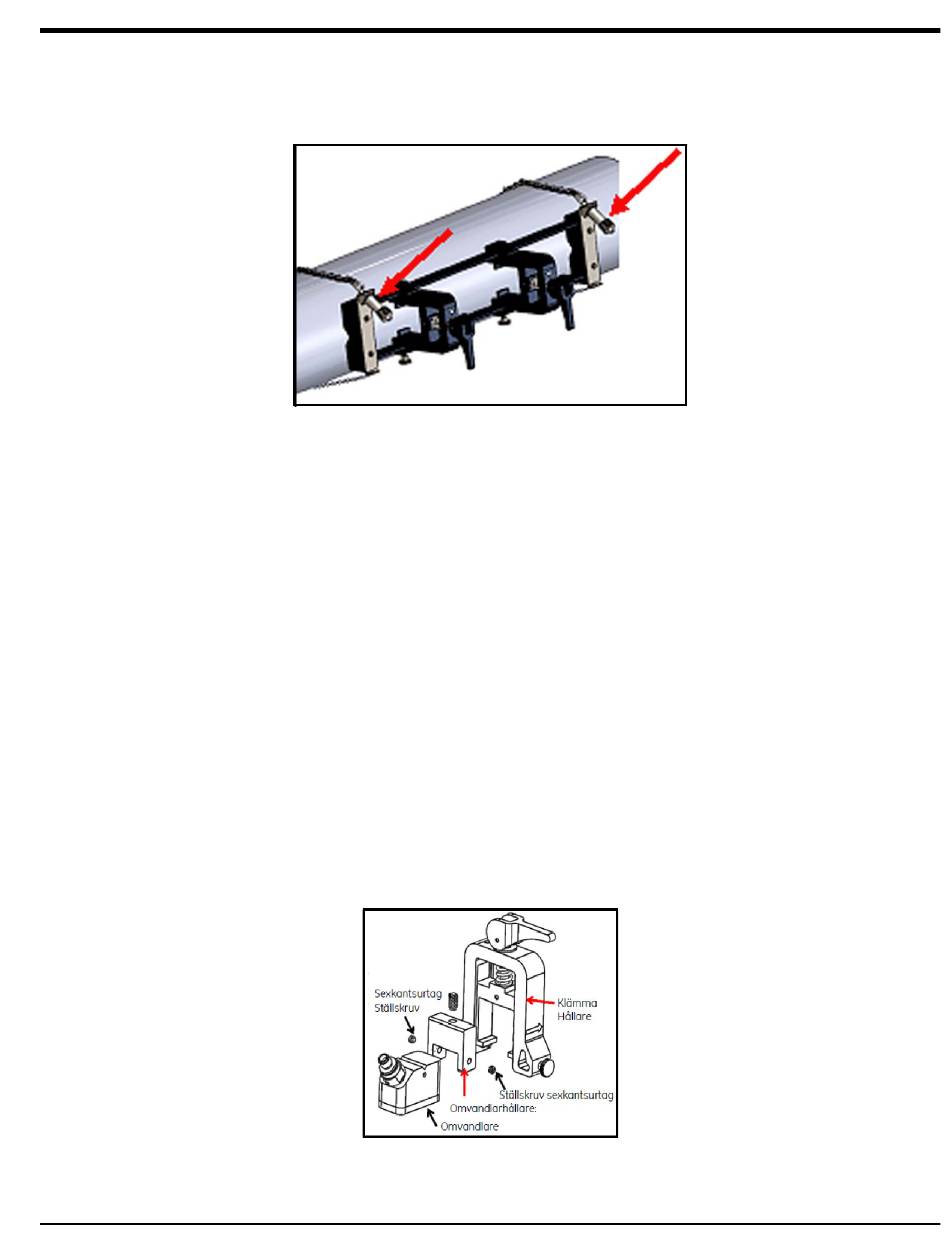

Figure 16: Serrage de la fixation au tuyau
Figure 17: ensemble transducteur
