Chapitre 2. Installation
2.5.6.2
Installations de traversées impaires
Pour l'installation d'une traversée impaire, l'étrier séparé fourni avec la fixation à pinces est requis (voir la Figure 24
ci-dessous).
Important: Vous devez installer la pince de fixation avant l'étrier (voir "Montage de la fixation à pinces PT9" à la page
9). Vous devez déterminer l'espacement requis entre vos transducteurs avant de continuer (voir
"Affichage de l'espacement entre les transducteurs" à la page 73).
Pour installer l'étrier, procédez comme suit :
1.
Desserrez la vis d'étrier d'au moins 25 mm / 1 po (complètement pour les tuyaux <50 mm / 2 po) et desserrez
complètement les crochets en J (voir la Figure 25 ci-dessous).
18

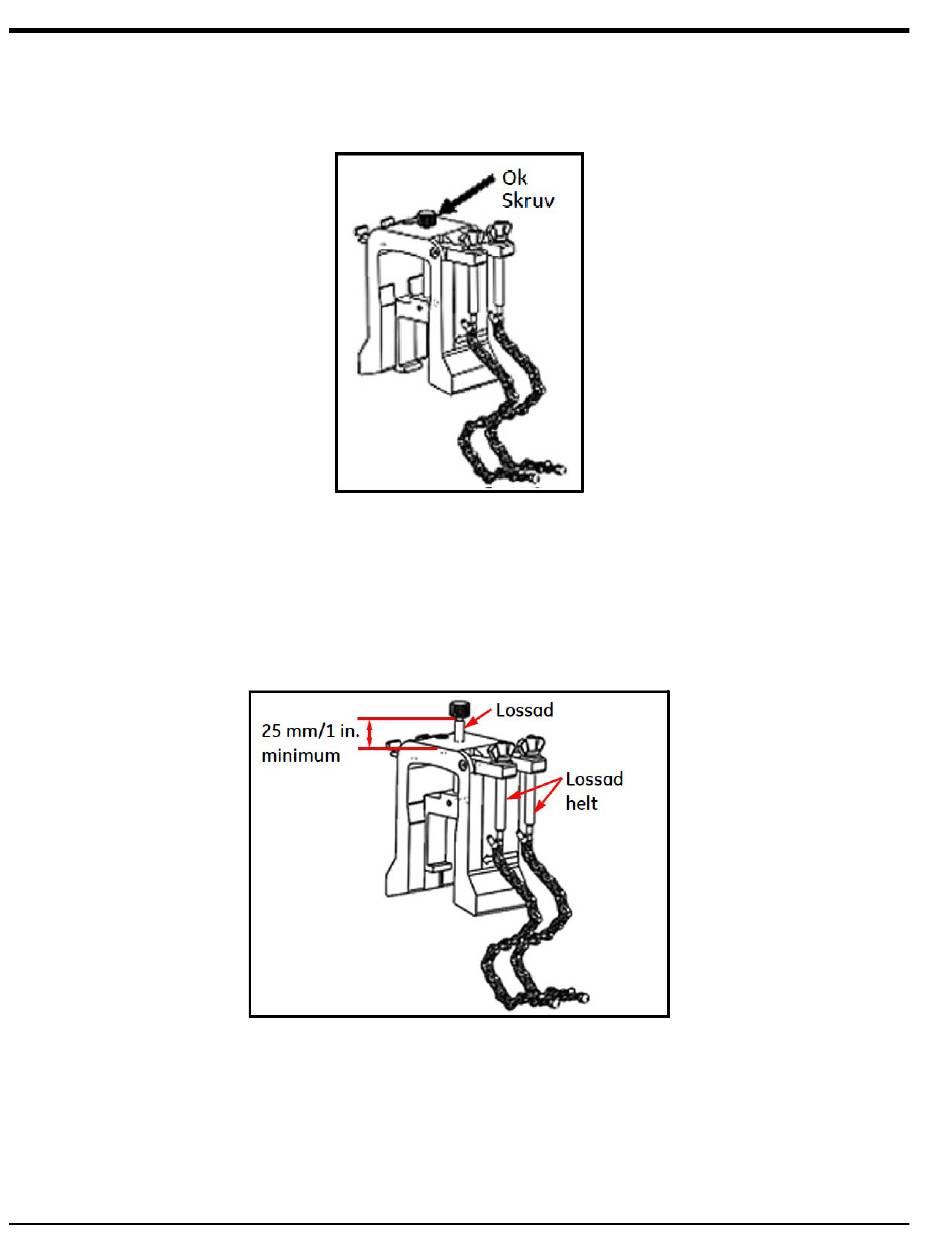

Figure 24: étrier pour les installations de traversées impaires
Figure 25: vis d'étrier et crochets en J desserrés
TransPort® PT900 Manuel de l'utilisateur
