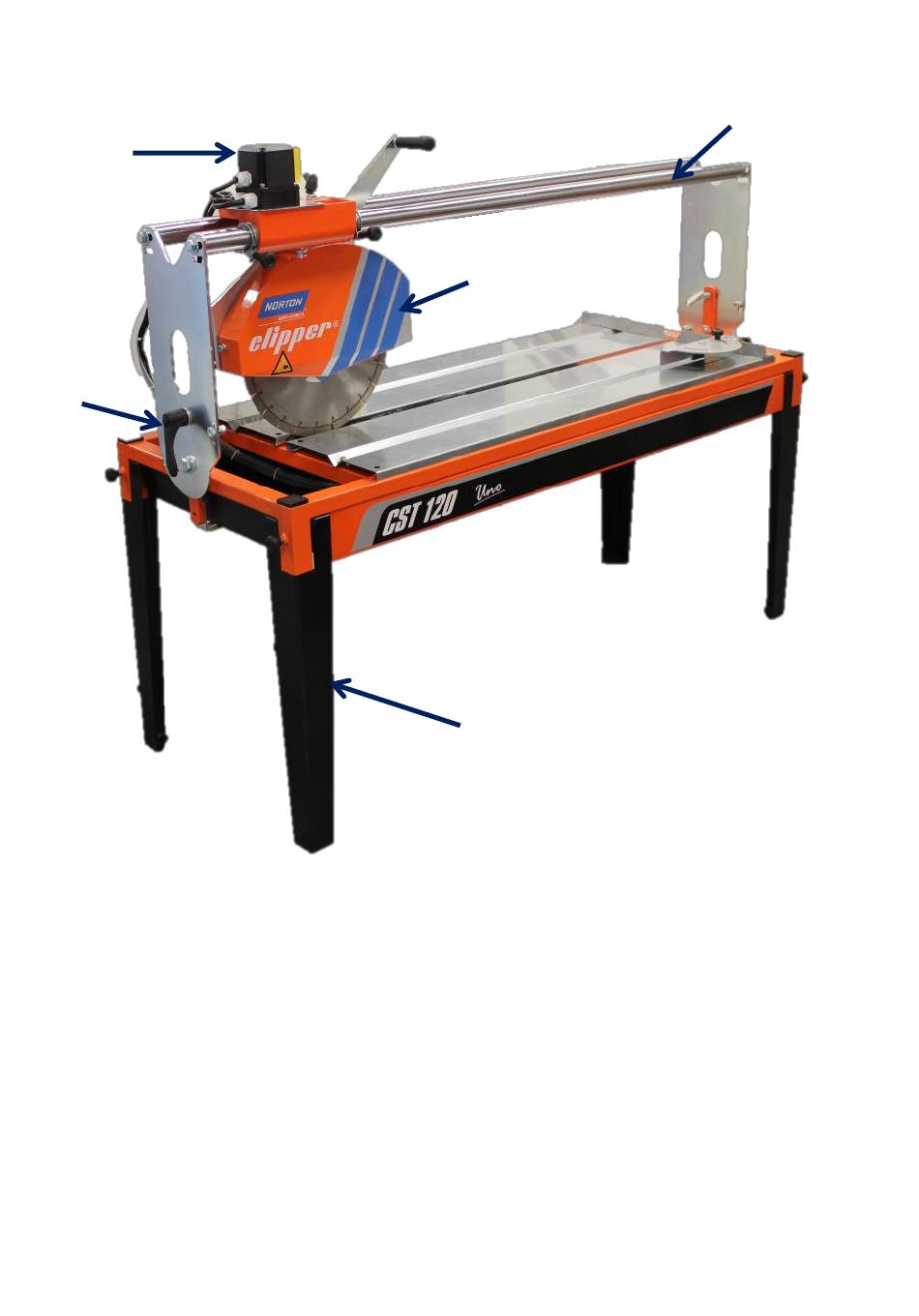

2.3 Vue d'ensemble des composants
2
5
3
4
1
Châssis (1)
Le châssis en acier soudé apporte à la fois robustesse et légèreté à la machine. Les flancs de tête
en acier permettent de garantir le parallélisme des axes et de la table. Les axes peuvent aussi être
pivotés pour couper à 45° (4). Les axes en acier usiné (2) guident le coulisseau lors de la coupe.
Les consoles en acier soudé sur gabarit garantissent le parallélisme des deux axes, et la bonne
tenue de l'ensemble.
Carter du disque (3)
En acier soudé. Le carter en diamètre 350mm offre à l'opérateur ainsi qu'à son environnement un
maximum de protection et une excellente visibilité sur la pièce à couper. Lorsque le moteur est
arrêté, le carter peut être ouvert pour permettre d'accéder aisément à l'arbre porte-disque pour les
contrôles ou le changement du disque. En coupe, le carter doit être fermé pour protéger totalement
9
