- Page 1 CMR 351 MANUEL D’UTILISATION...
-
Page 3: Déclaration De Conformité
Déclare que le matériel neuf désigné ci-après : CMR 351 230V 70184630429 Scie de maçon: Code : CMR 351 230V UK 70184630636 est conforme aux dispositions des Directives : "MACHINES" 2006/42/CE "BASSE TENSION" 2006/95/CE "Compatibilité électromagnétique" 2004/108/CE Et à... -
Page 5: Table Des Matières
CMR 351 : MANUEL D’UTILISATION TABLE DES MATIERES 1 CONSEILS DE SECURITE FONDAMENTAUX Pictogrammes 1.2 Plaquette machine Conseils de prévention à certaines phases de fonctionnement 2 DESCRIPTION DES MACHINES Description sommaire But de l’utilisation Vue d’ensemble des composants Données techniques 3 MONTAGE ET MISE EN ROUTE Montage des pieds et de l’extension latérale... -
Page 6: Conseils De Securite Fondamentaux
1 CONSEILS DE SECURITE FONDAMENTAUX La CMR 351 est exclusivement destinée à la coupe de matériaux abrasifs à l’aide de disques diamantés NORTON, principalement sur chantier. Une utilisation autre - ou élargie -, contraire aux conseils du fabricant, sera considérée comme non-conforme. -
Page 7: Plaquette Machine
Evitez le contact des raccordements électriques avec les projections d’eau ou l’humidité. La CMR 351 doit absolument être reliée correctement à la terre. En cas de doute, faites vérifier les raccordements électriques par un électricien qualifié. Coupez l’alimentation principale en électricité de la CMR 351 si elle s’arrête sans raison apparente. -
Page 8: Description Des Machines

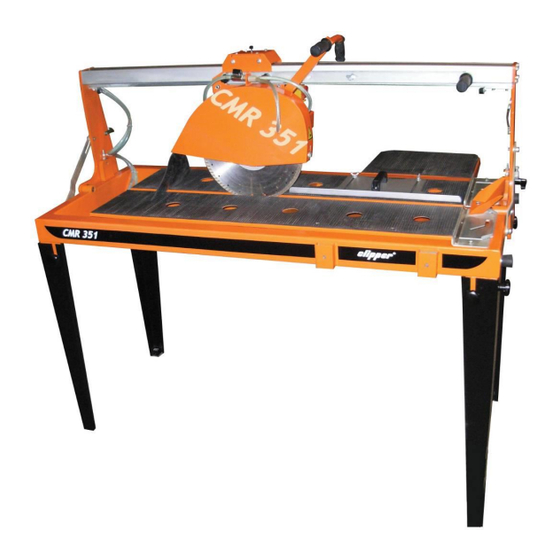

2.1 Description sommaire La scie de maçon de type CMR 351 est une machine à table fixe et à tête mobile. Robuste et performante, elle permet des coupes précises dans une grande variété de matériaux de construction. - Page 9 Carter du disque (5) En acier soudé. Le carter en diamètre 350mm offre à l’opérateur ainsi qu’à son environnement un maximum de protection et une excellente visibilité sur la pièce à couper. Lorsque le moteur est arrêté, le carter peut être ouvert pour permettre d’accéder aisément à l’arbre porte-disque pour les contrôles ou le changement du disque.
-
Page 10: Données Techniques
Le moteur a été surchargé. 2.4 Données techniques Protection du moteur IP54 Puissance 2,2kW Tension 230V 1~ Diamètre maximal de disque 350mm Alésage 25,4mm Vitesse de rotation (lame) 2800 min Profondeur maximale de coupe 100 mm (Sans retournement de matériau) Longueur de coupe 1150 mm Longueur... -
Page 11: Mise En Place Des Raccordements
Desserrez l’écrou hexagonal fixé en bout d’arbre porte-disque et assurant le maintien du flasque mobile du disque, et enlevez l’écrou et le flasque mobile. Attention, cet écrou est fileté à gauche. Vérifiez que les flasques et le disque au niveau de la fixation sont bien propres. ... -
Page 12: Transport Et Stockage De La Machine
4 TRANSPORT ET STOCKAGE DE LA MACHINE 4.1 Sécurité dans le transport Démontez toujours le disque et videz le bac à eau avant le transport de la machine. Avant de transporter la machine, vous devez bloquer la tête pour éviter qu’elle se déplace de manière intempestive. -
Page 13: La Coupe
2 ou 3 passes successives. 5.3 Conseils importants pour la coupe La CMR 351 est conçue pour couper des pièces pesant jusqu’à 30kg et ayant une forme rentrant dans un parallélépipède de dimensions 1150x1000x200mm. ... -
Page 14: Entretien, Soin Et Inspection
Ouvrez l’arrivée d’eau à temps et assurez-vous que vous avez de l’eau en suffisance dans le bac. En cas de coupe à sec, portez un masque anti-poussière, et utilisez un dispositif suffisant d’aspiration des poussières. En cas de déclenchement de la protection thermique, attendez quelques minutes que le moteur refroidisse avant de relancer la machine. -
Page 15: Pannes - Causes Et Reparation
7 PANNES - CAUSES ET REPARATION 7.1 Comportement en cas de panne Lors de panne en cours d’utilisation, éteignez la machine, et débranchez-la du réseau électrique. Des travaux sur le système électrique de la machine ne peuvent être effectués que par un électricien qualifié. 7.2 Instructions concernant la détection de défauts et les remèdes Panne Source possible... -
Page 16: Schéma Électrique
7.3 Schéma électrique 7.4 Service après-vente Lors d’une commande de pièces détachées, indiquez toujours : a. Le numéro de série (sept chiffres) b. Numéro de la pièce c. Description exacte d. Nombre de pièces désirées e. Adresse exacte Veuillez éviter des indications telles que «le plus vite possible» ou «urgent» mais indiquez clairement le mode d’expédition souhaité... - Page 17 Cette machine a été fabriquée par Saint-Gobain Abrasives S.A.: 190, rue J.F.Kennedy L-4930 BASCHARAGE Grand-Duché de Luxembourg Tel. : 00352 50 401 1 Fax. : 00352 50 16 63 http://www.construction.norton.eu E-mail : sales.nlx@saint-gobain.com Vous pouvez obtenir de l’aide technique, des pièces de rechanges et des disques diamantés auprès de nos distributeurs locaux.
