Graco GLC 2200 Manuel D'instructions page 3

Identification des composants

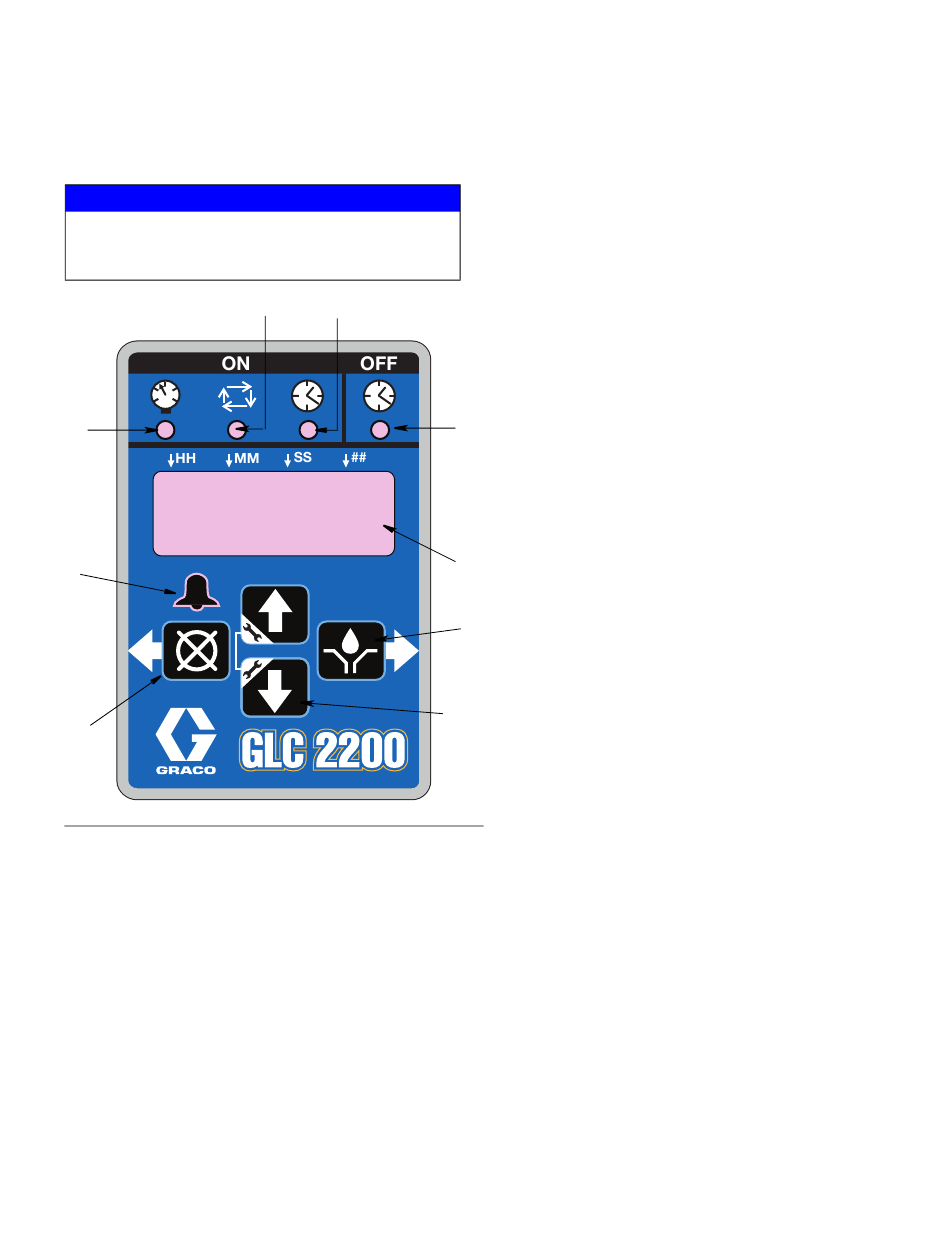

Le clavier numérique, l'écran et les icônes
ATTENTION
Pour ne pas endommager les touches programmables,
ne pas appuyer dessus avec des objets pointus tels
qu'un stylo ou crayon, une carte en plastique, un ongle.
A
F
!
J
F . 1
IG
Les LED (A, B, C) de la pompe en MARCHE
A LED du réglage de la pression : Brûle en MODE de
MARCHE pour indiquer le mode de fonctionnement qui
est actuellement en marche.
B LED de la commande du cycle : Brûle en MODE de
MARCHE pour indiquer le mode de fonctionnement qui
est actuellement en marche.
C LED de la commande du temps : Brûle en MODE de
MARCHE pour indiquer le mode de fonctionnement qui
est actuellement en marche.
La LED (D) de la pompe à l'ARRÊT
•
Brûle en MODE de MARCHE lorsque le CYCLE
de MARCHE est à l'ARRÊT ou en train
de RÉINITIALISER.
332214F
B
C
L'écran (E)
• Un champ clignotant sur l'écran indique que le
régulateur est en MODE DE CONFIGURATION.
• Les chiffres sur l'écran ne clignotent pas en MODE
de MARCHE.
La LED d'alarme (F)
Brûle lorsqu'une alarme est détectée. Lorsqu'une alarme
survient, un code d'erreur s'affiche sur l'écran et un signal
sonore retentit.
La touche (G) avec le flèche vers la DROITE/
D
de FONCTIONNEMENT MANUEL/d'ENTRÉE
•
En MODE CONFIGURATION, enregistre
l'information saisie, déplace le curseur d'un champ
vers la droite sur l'écran ou vers la prochaine
étape de la configuration.
•
En MODE de MARCHE, met la pompe en marche
E
durant un cycle de MARCHE complet si la pompe
a été mise en marche durant la partie À L'ARRÊT
du cycle de MARCHE.
G
Les flèches (H) de direction vers le HAUT et
vers le BAS
• Appuyer durant 3 secondes simultanément sur les
touches fléchées vers le HAUT et vers le BAS pour
H
passer en MODE DE CONFIGURATION.
•
En MODE DE CONFIGURATION, augmenter ou
diminuer la valeur des chiffres associés aux
différents MODES de MARCHE.
La touche (J) avec la flèche vers la
GAUCHE/de RÉINITIALISATION
•
En MODE de CONFIGURATION, déplace le
curseur d'un champ vers la gauche sur l'écran.
•
En MODE de MARCHE, appuyer sur la touche de
réinitialisation pour démarrer le cycle d'ARRÊT de
la POMPE.
• En MODE d'ALARME, appuyer une fois sur cette
touche pour éteindre l'alarme sonore – appuyer
durant 3 secondes sur cette touche pour effacer
l'avertissement et mettre le régulateur en MODE
d'ARRÊT.
Identification des composants
3
