Instructions-Pièces

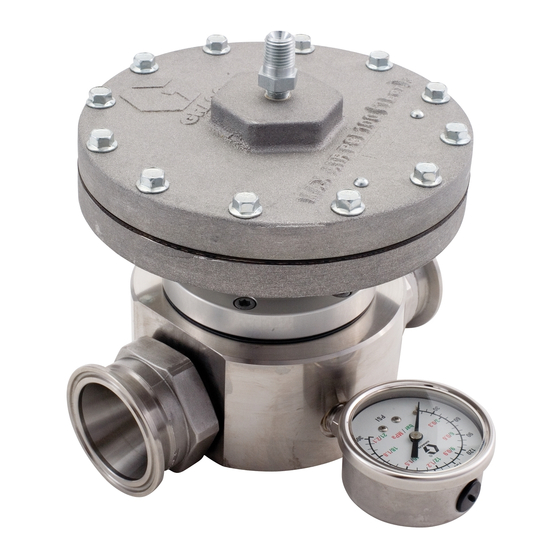

Régulateur de retour
pneumatique (BPR)
Régulation de la pression produit et du débit dans les systèmes de circulation.
Instructions de sécurité importantes
Lire toutes les mises en garde et instructions
de ce manuel. Sauvegarder ces instructions.
Pression maximale d'entrée produit : 300 psi (2,1 MPa, 21 bars)
Pression maximale d'entrée d'air : 100 psi (0,7 MPa, 7 bars)
Pression produit maximale régulée : 250 psi (1,72 MPa, 17,2 bars)
Débit maximal : 20 gpm (75 lpm)
N° de pièce 288117, 1-1/4 npt(f) entrée et sortie
N° de pièce 288262, entrée et sortie sanitaires 2"
N° de pièce 288311, 1-1/2 npt(f) entrée et sortie
N° de pièce 15J498, kit de conversion pneumatique (voir page 8)
312090F
FR
ti8553a
Publicité
Manuels Connexes pour Graco BPR
Sommaire des Matières pour Graco BPR
- Page 1 Instructions-Pièces Régulateur de retour 312090F pneumatique (BPR) Régulation de la pression produit et du débit dans les systèmes de circulation. Instructions de sécurité importantes Lire toutes les mises en garde et instructions de ce manuel. Sauvegarder ces instructions. Pression maximale d’entrée produit : 300 psi (2,1 MPa, 21 bars) Pression maximale d’entrée d’air : 100 psi (0,7 MPa, 7 bars)
- Page 2 Mises en garde Mises en garde Les mises en garde suivantes sont des mises en garde de sécurité relatives à la configuration, utilisation, mise à la terre, maintenance et réparation de ce matériel. Le point d’exclamation est une mise en garde générale et le symbole de danger fait référence à...
- Page 3 Entièrement ouvrir le régulateur de retour avant de (0,017 à 1,72 MPa, 1,7 à 17,2 bars). le rincer. Clé: Régulateur de retour pneumatique (BPR) Régulateur de pression produit Conduite de retour produit Pistolet pneumatique Conduite d’alimentation d’air du régulateur de retour Tuyauterie d’alimentation d’air du pistolet...
- Page 4 Réparation Réparation Réparation du régulateur 7. Monter l’adaptateur (110) et reposer les vis (111). Serrer en séquence les vis opposées (trois fois) de retour à 120 à 130 in-lb (13,6 à 14,7 N•m). 8. Appliquer de la graisse pour filetage sur l’adaptateur (110).
- Page 5 Réparation Réparation de la membrane Appliquer un produit d’étanchéité pour filetages et serrer à 75 à 80 in-lb (8,5 à 9,0 N•m). Dans un premier temps, serrez les vis à un couple de 3,4-3,7 N•m (30-33 po-lb) en alternant puis serrez les vis à un couple de 7,7-8,1 N•m (68-72 po-lb) en alternant à...
- Page 6 Pièces Pièces N° de pièce 288117, 1-1/4 npt(f) entrée et sortie N° de pièce 288262, entrée et sortie sanitaires 2” N° de pièce 288311, 1-1/2 npt(f) entrée et sortie Voir les détails ci-contre ti8554a ti8555a Ref. Ref. Part No. Description Part No.
- Page 7 Pièces Corps de membrane Ref. Part No. Description 201 --- HOUSING, diaphragm 15J461 WASHER, support 203 --- COVER, diaphragm 204 180979 DIAPHRAGM 209 114104 SCREW, machine, hex wash hd 15H790 ROD, piston 103263 SCREW, machine 151519 FITTING, nipple, reducing Pièces comprises dans le kit 16P596 (achetez séparément).
- Page 8 Kit de conversion, réf. 15J498 Kit de conversion, réf. 15J498 Le kit réf. 15J498 convertit un régulateur de retour Serrer à 15 à 20 ft-lb (21 à 27 N•m). commandé par ressort, réf. 208997, en un régulateur commandé de manière pneumatique. Serrer en séquence les vis opposées (trois fois) à...
- Page 9 Membrane : à base de nylon imprégnée de buna-N, côté produit revêtu de PTFE 4 in. (102 mm) BPR 288262 avec adaptateur 120755 (accessoire) 7,25 in. (184 mm) 7,875 in. (200 mm) 10,71 in. (272 mm) BPR 288311 7,25 in.
- Page 10 With the exception of any special, extended, or limited warranty published by Graco, Graco will, for a period of twelve months from the date of sale, repair or replace any part of the equipment determined by Graco to be defective.
