Instructions

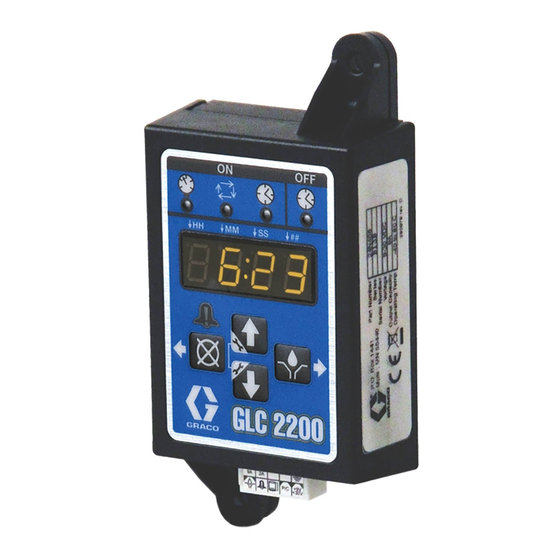

Contrôleur GLC 2200 pour
systèmes de lubrification
Pour le contrôle et la surveillance de systèmes de lubrification automatiques.
Non approuvé pour une utilisation en extérieur, dans des atmosphères explosives ou des
zones dangereuses.
Modèle : 24N468
Instructions de sécurité importantes
Veuillez lire tous les avertissements et instructions
de ce manuel. Conservez ces instructions.
332214B
FR

Publicité

Table des Matières
loading

Manuels Connexes pour Graco GLC 2200

Sommaire des Matières pour Graco GLC 2200

  • Page 1 Instructions Contrôleur GLC 2200 pour systèmes de lubrification 332214B Pour le contrôle et la surveillance de systèmes de lubrification automatiques. Non approuvé pour une utilisation en extérieur, dans des atmosphères explosives ou des zones dangereuses. Modèle : 24N468 Instructions de sécurité importantes Veuillez lire tous les avertissements et instructions de ce manuel.

  • Page 2: Avertissements

    Avertissements Avertissements Les avertissements suivants se rapportent à la configuration, l'utilisation, la mise à la terre, l'entretien et la réparation de ce matériel. Le point d'exclamation vous renvoie à un avertissement général et les symboles de danger font référence à des risques associés à des procédures. Lorsque ces symboles apparaissent dans le texte du présent manuel, ou sur les étiquettes d'avertissement, veuillez vous référer à...

  • Page 3: Identification Des Composants

    Identification des composants Identification des composants Touches, affichage et icônes Affichage (E) AVIS • Un champ clignotant sur l’affichage indique que le Pour éviter d'endommager les boutons des touches contrôleur se trouve en MODE DE CONFIGURATION. programmables, n'appuyez pas dessus avec des objets tranchants tels que des stylos, des cartes •...

  • Page 4: Installation Type

    Installation type L’installation type présentée à la F . 2 est une simple indication pour choisir et monter les éléments du système. Contactez votre distributeur Graco qui vous aidera à concevoir un système correspondant à vos besoins. Controller Capabilities Commutateur de niveau faible de réservoir (fourni par...

  • Page 5: Montage De L'unité De Contrôlecommande De Lubrification

    Installation Montage de l'unité de contrôle- Configuration et câblage du commande de lubrification système Les diagrammes de configuration du système (F . 4 - . 6), les diagrammes de câblage du capteur (F . 8 - . 9) et les diagrammes de câblage (F .

  • Page 6: Configuration Du Système

    Installation Configuration du système Injector System Lubrication Points Injectors Pressure Switch Vent Valve Vent Line Pump & Reservoir Low Level Switch Pump On/Off GLC 2200 External Alarm 332214B...
  • Page 7 Installation Divider Valve System Master Divider Valve Cycle Switch Pump & Secondary Divider Valves Reservoir Low Level Switch GLC 2200 Pump On/Off External Alarm 332214B...
  • Page 8 Installation Dual Line System Lubrication Points Cycle Switch Reverser Bi-flo Valves Vent Line Pump & Reservoir Low Level Switch GLC 2200 Pump On/Off External Alarm 332214B...

  • Page 9: Schéma De Câblage

    Installation Schéma de câblage Modes de fonctionnement : Diagramme de câblage E/S en option Utilisé avec tous les modes de fonctionnement du contrôleur GLC2200 9A Fuse Clé de câblage Étiquette d'identification de connecteur GOUPILLE Goupille Description Pompe Alarme P/C +9V +30V Niveau faible Commutateur de pression/cycle...

  • Page 10: Configurations De Câblage Du Capteur

    Installation Configurations de câblage du capteur COMMUTATEUR À CONTACT SEC COMMUTATEUR DE SOURCE - Type 2 ou 3 câbles +VDC GLC 2200 GLC 2200 332214B...

  • Page 11: Configuration

    Installation Installation Entrée en MODE DE Configuration de la commande de pression ACTIVÉE (on:Pr) CONFIGURATION 1. Utilisez les flèches VERS LE HAUT et VERS LE BAS jusqu'à 1. Appuyez en même temps sur les touches de l'affichage de on:Pr. FLÈCHE VERS LE HAUT et VERS LE BAS pendant 3 secondes.
  • Page 12 2. Appuyez sur ENTRÉE. Pour déterminer le temps de sauvegarde, Graco recommande que l'utilisateur vérifie la durée nécessaire pour compléter un cycle type et qu'il double cette valeur 3. Pour configurer le temps d'ACTIVATION, utilisez la (jusqu'à...
  • Page 13 Installation Pour configurer le temps d'ACTIVATION, Pour définir le temps de DÉSACTIVATION : utilisez la touche FLÈCHE VERS LE HAUT ou VERS LE BAS pour faire défiler les Utilisez les touches de FLÈCHE chiffres de 0 à 5 jusqu'à ce que le nombre VERS LE HAUT OU VERS LE BAS désiré...

  • Page 14: Mode De Fonctionnement

    « palette » (à l'instar des Le contrôleur est en Mode Fonctionnement si les unités de graissage G3 de Graco). circonstances suivantes sont réunies : Afin de garantir l'obtention d'un environnement de niveau faible, •...

  • Page 15: Fonctionnement De L'alarme

    Installation Mode Cycle : Pompe ACTIVÉE Mode Minuterie : Pompe DÉSACTIVÉE L'affichage alterne entre le nombre de cycles restants L'affichage indique le temps du cycle de et indique le temps du cycle de la pompe restant, DÉSACTIVATION de la pompe restant, grâce à un grâce à...
  • Page 16 Vérifier que le temps de sauvegarde programmé est suffisant par rapport aux conditions environnementales (ex. système moins rapide par temps froid). Vérifier la programmation. Alimentation du cycle. Panne de Une erreur interne est système survenue. Si l'erreur système persiste, contacter le Service client de Graco. 332214B...
  • Page 17 Pièces Pièces Réf. Description Qté BOÎTIER, capot ÉTIQUETTE, commande, couche anti-friction ÉTIQUETTE, numéro de série, ÉTIQUETTE, connecteur 332214B...

  • Page 18: Dépannage

    Remplacer le fusible. Si le fusible se déclenche à nouveau, contacter le Service client de Graco. Paramètres du programme Modes de fonctionnement Description Maximum/minimum et commentaires supplémentaires Pompe ACTIVÉE, page 11...

  • Page 19: Caractéristiques Techniques

    Caractéristiques techniques Caractéristiques techniques Contact d'entrée Source d’alimentation électrique CC 9 - 30 V CC Consommation électrique 1 Watt Entrée commande de pression/cycle 9 - 30 V CC, ouvre normalement le commutateur de pression ou (en option) de cycle Ouvre normalement le commutateur de niveau et le ferme en cas de Niveau de lubrifiant (en option) niveau faible Sorties...

  • Page 20: Dimensions

    Dimensions Dimensions Schéma des orifices de montage Ø 5 mm (0,2 po.) 125 mm (4,92 po.) 70 mm (2,75 po.) 35 mm (1,38 po.) 40 mm (1,57 po.) 140 mm (5,53 po.) 332214B...

  • Page 21: Remarques

    Remarques Remarques 332214B...

  • Page 22: Garantie Standard De Graco

    Graco garantit que tout le matériel mentionné dans le présent document, fabriqué par Graco et portant son nom est exempt de défaut de matériel et de fabrication à la date de la vente à l'acheteur et utilisateur initial. Sauf garantie spéciale, élargie ou limitée, publiée par Graco, Graco réparera ou remplacera, pendant une période de douze mois à...
