Données Techniques Jonix Up In; Description Des Composants Jonix Up In - Jonix up IN Manuel D'utilisation Et D'entretien

J O N I X
Fig. 1
05
06
09
11
10
12
16
18
13
03

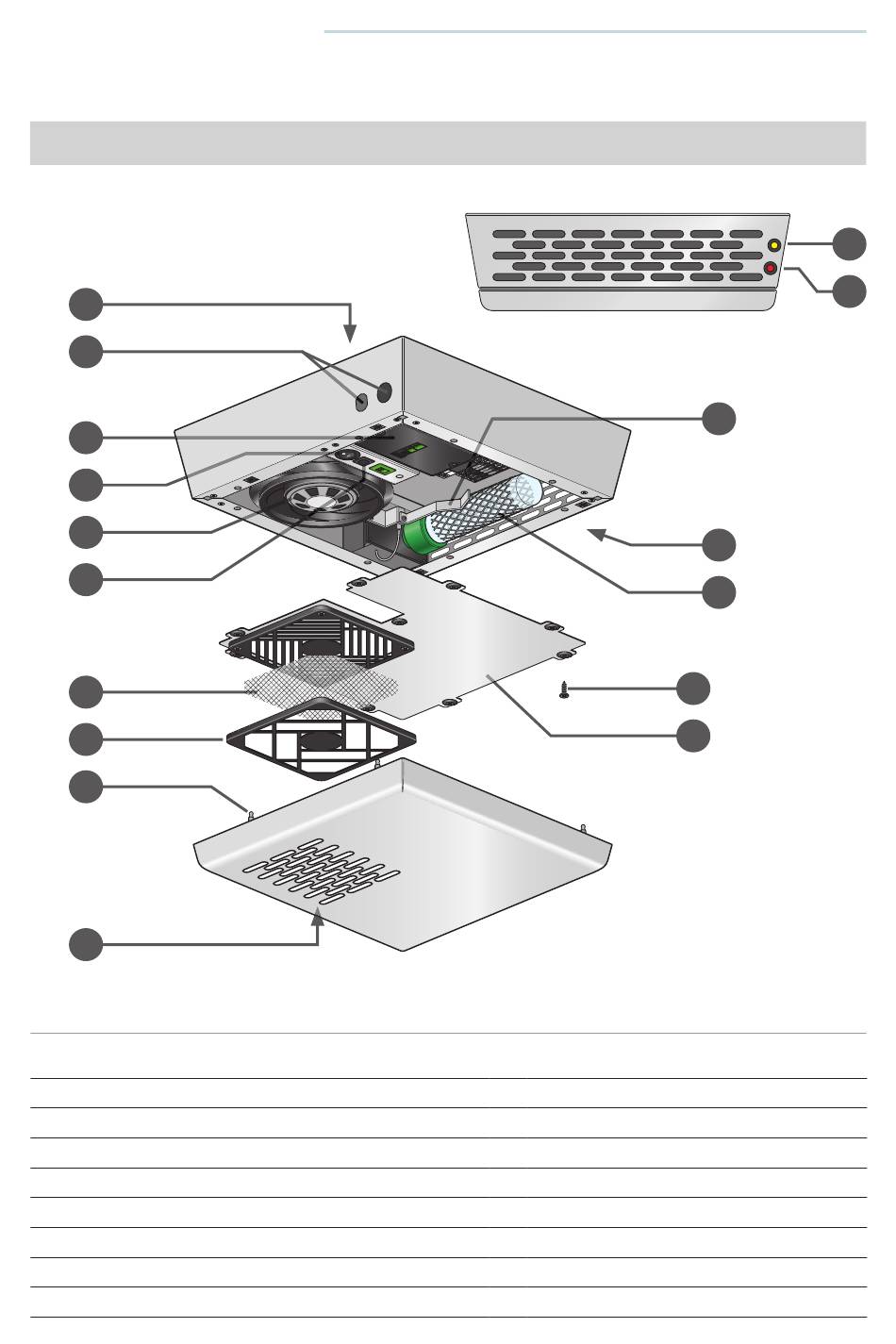

4.1 DESCRIPTION DES COMPOSANTS JONIX
01 LED signalisation dispositif en fonctionnement (LED jaune) 10 Ventilateur
02 LED signalisation alarme et/ou entretien (LED rouge)
03 Entrée air ambiant
04 Sortie air ionisé
05 Fentes de fixation au plafond ou au mur (n°3)
06 Passe-câbles pour alimentation et pour signal
07 tube ionisant
08 Support de mise à la terre du tube ionisant
09 Carte électronique de branchement
u p I N
4 - DONNÉES TECHNIQUES
up IN
11 Interrupteur ON/OFF (I=ON, 0=OFF)
12 Bouton RESET alarmes
13 Goujons de fixation couvercle externe (n°4)
14 Plaque de fermeture
15 Vis pour fixation plaque de fermeture (n°9)
16 Filtre en acier inox AISI 304
17 Couvercle externe
18 Couverture du filtre
