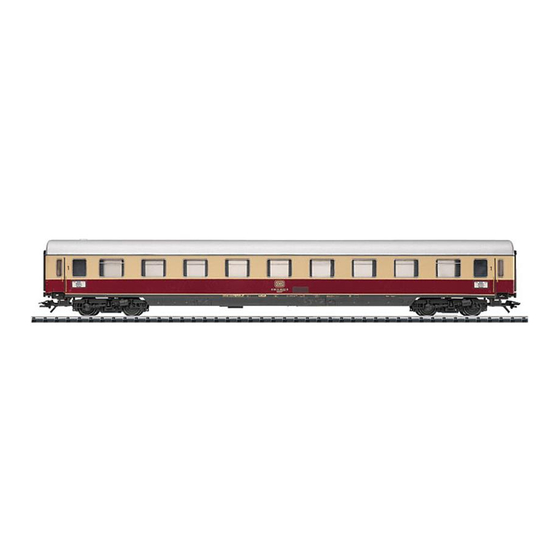

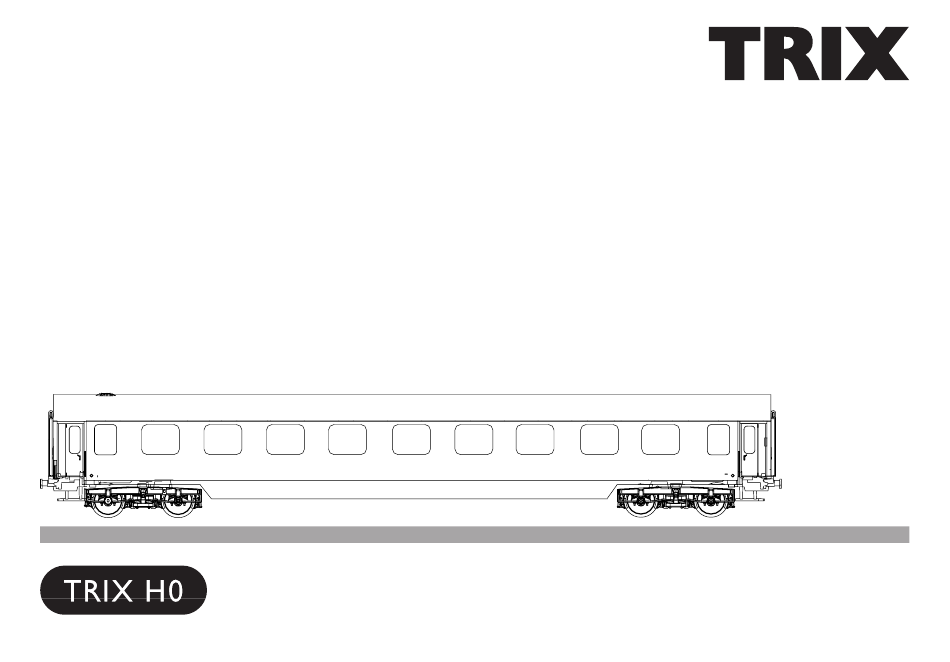

- Page 1 All manuals and user guides at all-guides.com TEE-Schnellzugwagen der DB 23425...
- Page 2 all-guides .com...
- Page 3 All manuals and user guides at all-guides.com In diesen Wagen kann die Innenbeleuchtung En este coche puede montarse la iluminación in- 66719 eingebaut werden. Er ist bereits für einen terior 66719. Ya está preparado para el montaje. Einbau vorbereitet. In questa carrozza può venire installata The 66719 lighting kit can be installed in this car.
- Page 4 All manuals and user guides at all-guides.com Für den nachträglichen Einbau der Innenbeleuchtung 66719 lesen Sie die folgenden Hinweise. Please read the following notes about installing the 66719 lighting kit. Pour le montage ultérieur de l’éclairage intérieur réf. 66719, veuillez tenir compte des indications suivantes. Lees voor het naderhand inbouwen van de binnenverlichting 66719 de volgende aanwijzingen.
- Page 5 All manuals and user guides at all-guides.com 1. - 2. Gehäuse abnehmen 3. Die 3 Steckverbindungen lösen Removing the body Loosen the 3 plug-in connections Enlever le boîtier Débranchez les 3 connecteurs à fiches Huis afnemen De 3 stekkerverbindingen losnemen Retirar la carsasa Aflojar los 3 conectores Smontare il mantello...
- Page 6 All manuals and user guides at all-guides.com 4. Braunes Kabel aus den Halterungen lösen, umdrehen und wieder einsetzen. Loose the brown wire from the holders, turn it around, and insert it again. Sortez le câble brun des attaches, retournez-le et remettez-le en place. Bruine draad uit de houders nemen, omdraaien en weer aanbrengen.
- Page 7 All manuals and user guides at all-guides.com Leiterplatte einschieben in Haltebügel. Bruchkante Push the circuit board into the holder. Line or edge for cutting into 2 pieces Introduire la platine dans l’étrier de retenue. Bord de coupe Printplaat in de houder schuiven. Breekkant Insertar la placa de circuito impreso en el Canto partido...
- Page 8 all-guides .com...
- Page 9 All manuals and user guides at all-guides.com Trix-DC: Sollte im Digitalbetrieb die Beleuchtung flackern, so sind die Anschlusskabel an der Leiterplatte zu vertauschen. Anschlusskabel sind abhängig von der Fahrtrich- tung zu stecken. If the lights flicker during digital operation, then the respective positions of the connecting wires on the circuit board must be swapped.
- Page 10 All manuals and user guides at all-guides.com 5. Braunes Kabel an Radkontakt anschließen Connect the brown wire to a wheel contact Reliez le câble brun au contact de la roue De bruine draad op het wielcontact aansluiten Conectar el cable marrón al contacto de la rueda Collegare il cavetto marrone al contatto delle ruote Anslut den bruna kabeln till hjulkontakten Tilslut det brune kabel til hjulkontakten...
- Page 11 All manuals and user guides at all-guides.com 7. Innenbeleuchtung auf Inneneinrichtung setzen. Set the interior lighting on the car interior details. Placez l’éclairage intérieur sur l’aménagement intérieur. Binnenverlichting op het interieur plaatsen. Colocar la iluminación interior en el equipamiento interior. Collocare l’illuminazione interna sopra l’arredamento interno.
- Page 12 All manuals and user guides at all-guides.com Anschlusskabel so stecken, daß ein Kontakt ¡Enchufar el cable de conexión de modo que dazwischen frei bleibt! quede libre un contacto ! Plug the connecting wire so that a contact in Innestare il cavetto in modo che un contatto between remains free! intermedio rimanga libero! Brancher le câble de raccordement de telle sorte...
- Page 13 All manuals and user guides at all-guides.com 8. Schlussbeleuchtung anschließen • Connect the marker lights • Branchez les feux de fin de convoi • Sluitverlichting aansluiten • Conectar el alumbrado de cola • Collegare l’illuminazione di coda • Anslut slutljusbelysningen • Anslut slutljusbelysningen...
- Page 14 all-guides .com...
- Page 15 All manuals and user guides at all-guides.com Trix Modelleisenbahn GmbH & Co. KG Stuttgarterstr. 55-57 115837/1007/SmVi 73033 Göppingen Änderungen vorbehalten www.trix.de © by TRIX GmbH & Co KG...
