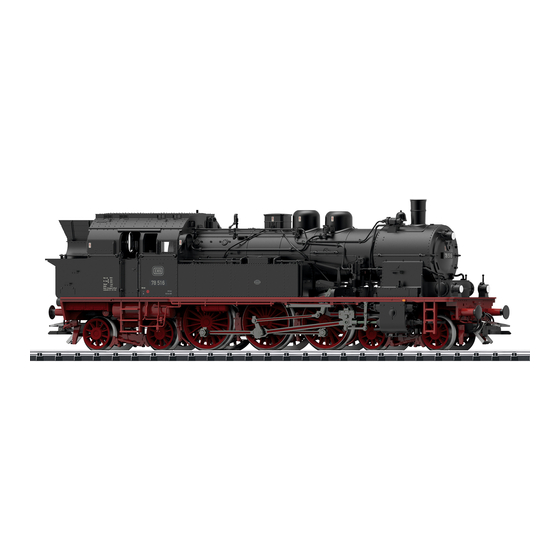

Locomotive à vapeur
Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 16

Liens rapides

Télécharger ce manuel
D
GB
NL
Modell der Dampflokomotive BR 78
USA
F
22991

Publicité

loading

Manuels Connexes pour Trix BR 78

Sommaire des Matières pour Trix BR 78

  • Page 1 Modell der Dampflokomotive BR 78 22991...
  • Page 3 Inhaltsverzeichnis Seite Sommaire Page Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Multiprotokollbetrieb Mode multiprotocole Schaltbare Funktionen Fonctions commutables Parameter/Register Paramètre/Registre Ergänzendes Zubehör Accessoires complémentaires Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Table of Contents Page Inhoudsopgave Pagina...
  • Page 4 DCC oder MM. • Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Adresse ab Werk: DCC 03 / MM 78 Ihren Trix-Fachhändler. • Gewährleistung und Garantie gemäß der beiliegenden Garantieurkunde. • Entsorgung: www.maerklin.com/en/imprint.html RailCom ist ein eingetragenes Warenzeichen der Firma Lenz Elektronik GmbH...
  • Page 5 Das Digital-Protokoll mit den meisten Möglichkeiten ist das mfx-Protokoll höchstwertige Digital-Protokoll. Die Reihenfolge der Digital- Adressierung Protokolle ist in der Wertung fallend: • Keine Adresse erforderlich, jeder Decoder erhält eine Priorität 1: mfx einmalige und eindeutige Kennung (UID). Priorität 2: DCC •...
  • Page 6 Es wird empfohlen, die Programmierungen grundsätzlich auf DCC-Protokoll dem Programmiergleis vorzunehmen. Adressierung Logische Funktionen • Mögliche Adressen: Kurze, lange und Traktionsadresse • Adressbereich: Anfahr-/Bremsverzögerung 1 – 127 (kurze Adresse, Traktionsadresse) • Die Beschleunigungs- und Bremszeit können getrennt 1 – 10239 (lange Adresse) von einander eingestellt werden.
  • Page 7 Schaltbare Funktionen Schaltbare Funktionen Spitzensignal Geräusch: Sanden Betriebsgeräusch Geräusch: Sicherheitsventil Geräusch: Lokpfeife lang Geräusch: Kipprost Rauchgenerator Geräusch: Generator ABV, aus Rangierlicht + Rangiergang Führerstandsbeleuchtung Geräusch: Wasser nachfüllen Spitzensignal, nur vorne aus Geräusch: Sand nachfüllen Geräusch: Glocke Geräusch: Kohle fassen Schlusslicht rot (Tender) Geräusch: Bremsenquietschen aus Geräusch: Kohle schaufeln Geräusch: Schaffnerpfiff...
  • Page 8 Bedeutung Wert DCC ab Werk Adresse 1 - 127 PoM Minimalgeschwindigkeit 0 - 255 PoM Anfahrverzögerung 0 - 71 PoM Bremsverzögerung 0 - 71 PoM Maximalgeschwindigkeit 0 - 255 Werkreset/Herstellerkennung PoM Funktionen F1 - F8 im Analogbetrieb 0 - 255 PoM Funktionen F9 - F15 und Licht im Analogbetrieb 0 - 255 Erweiterte Adresse (oberer Teil)
  • Page 9 Bedeutung Wert DCC ab Werk Alternative Protokolle (DCC kann sich selber nicht deaktivieren) Bit 0: Analog AC aus = 0 / Analog AC ein = 1 0 / 1 Bit 1: Analog DC aus = 0 / Analog DC ein = 1 0 / 2 0 - 15 Bit 2: fx (MM) aus = 0 / fx (MM) ein = 1...
  • Page 10 Address set at the factory: DCC 03 / MM 78 • Please see your authorized Trix dealer for repairs or spare parts. • The warranty card included with this product specifies the warranty conditions.
  • Page 11 The digital protocol with the most possibilities is the highest mfx Protocol order digital protocol. The sequence of digital protocols in Addresses descending order is: • No address is required; each decoder is given a one- Priority 1: mfx time, unique identifier (UID). Priority 2: DCC •...
  • Page 12 DCC Protocol We recommend that in general programming should be done on the programming track. Addresses Logic Functions • Possible addresses: short, long, and m.u. address • Address range: Acceleration / Braking Delay 1 – 127 (short address, m.u. address) •...
  • Page 13 Controllable Functions Controllable Functions Headlights Sound effect: Sanding Operating sounds Sound effect: Safety valve Sound effect: Long locomotive whistle F2 Sound effect: Ash grate Smoke generator Sound effect: Generator Switching light + Low speed switching ABV, off range Engineer‘s cab lighting Sound effect: Replenish Water Headlights, only on the front off Sound effect: Filling sand...
  • Page 14 Discription DCC Value Factory-Set Address 1 - 127 PoM Minimum Speed 0 - 255 PoM Acceleration delay 0 - 71 PoM Braking delay 0 - 71 PoM Maximum speed 0 - 255 Factory Reset / Manufacturer Recognition PoM Functions F1 - F8 in analog operation 0 - 255 PoM Functions F9 - F15 and lights in analog operation 0 - 255...
  • Page 15 Discription DCC Value Factory-Set Alternative Protocols (DCC cannot deactivate itself) Bit 0: Analog AC off = 0 / Analog AC on = 1 0 / 1 Bit 1: Analog DC off = 0 / Analog DC on = 1 0 / 2 0 - 15 Bit 2: fx (MM) off = 0 / fx (MM) on = 1 0 / 4...
  • Page 16 échéant, transmis avec le produit. suivants : mfx, DCC, MM • Pour toute réparation ou remplacement de pièces, adres- Adresse encodée en usine: DCC 03 / MM 78 sez vous à votre détaillant-spécialiste Trix. RailCom est une marque déposée de la société Lenz Elektronik GmbH...
  • Page 17 Le protocole numérique offrant les possibilités les plus Protocole mfx nombreuses est le protocole numérique à bit de poids Adressage fort. La hiérarchisation des protocoles numériques est • Aucune adresse n’est nécessaire, le décodeur reçoit tou- descendante : tefois une identification unique et non équivoque (UID). Priorité...
  • Page 18 Protocole DCC • Toutes les fonctions peuvent être commutées en fonction du mappage des fonctions (voir le descriptif des CVs). Adressage • Pour toute information complémentaire, voir le tableau • Adresse possibles: Courtes, longues et adresses de traction des CVs, protocole DCC. •...
  • Page 19 Fonctions commutables Fonctions commutables Fanal Bruitage : Sablage Bruit d’exploitation Bruitage : Soupape de sûreté Bruitage : Sifflet locomotive long Bruitage : Grille basculante Générateur de fumée Bruitage : Générateur Feu de manœuvre + Vitesse de ABV, désactivé manœuvre Eclairage de la cabine de conduite Bruitage : Eau, remise à...
  • Page 20 Affectation DCC Valeur Parm. Usine Adresse 1 - 127 PoM Vitesse minimale 0 - 255 PoM Temporisation d‘accélération 0 - 71 PoM Temporisation de freinage 0 - 71 PoM Vitesse maximale 0 - 255 Réinitialisation d’usine/identification du fabricant PoM Fonctions F1 - F8 en mode analogique 0 - 255 PoM Fonctions F9 - F15 et éclairage en mode analogique 0 - 255...
  • Page 21 Affectation DCC Valeur Parm. Usine Bit 0: Inversion du sens de marche 0 / 1 Bit 1: Nombre de crans de marche 14 ou 28/128* 0 / 2 Bit 2: mode analogique hors / en fonction 0 / 4 Exploitation DCC avec section de freinage (exploitation 16 - 63 analogique impossible) ®...
  • Page 22 DCC, MM. • Voor reparaties en onderdelen kunt zich tot Uw Trix Vanaf de fabriek ingesteld: DCC 03 / MM 78 handelaar wenden. • Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs.
  • Page 23 Het digitaalprotocol met de meeste mogelijkheden is het mfx-protocol primaire digitaalprotocol. De volgorde van de digitaalproto- Adressering collen is afnemend in mogelijkheden: • Een adres is niet nodig, elke decoder heeft een éénmalig Prioriteit 1: mfx en éénduidig kenmerk (UID). Prioriteit 2: DCC •...
  • Page 24 DCC-protocol Het is aan te bevelen om het programmeren alleen op het programmeerspoor uit te voeren. Adressering Fysieke functies • Mogelijke adressen: kort, lang en tractieadres • Adresbereik: Optrek en afremvertraging 1 – 127 (kort adres, tractieadres) • De optrek- en afremvertraging kunnen onafhankelijk van 1 –...
  • Page 25 Schakelbare functies Schakelbare functies Frontsein Geluid: zandstrooier Bedrijfsgeluiden Geluid: veiligheidsventiel Geluid: locfluit lang Geluid: kiprooster Rookgenerator Geluid: Generator ABV, uit Rangeerlicht + Rangeerstand Cabineverlichting Geluid: water bijvullen Frontsein, alleen voorzijde uit Geluid: zand bijvullen Geluid: luidklok Geluid: kolen laden Sluitlicht rood (tender) Geluid: piepende remmen uit Geluid: kolenscheppen Geluid: conducteurfluit...
  • Page 26 Betekenis Waarde DCC Af fabriek Adres 1 - 127 PoM Minimale snelheid 0 - 255 PoM Optrekvertraging 0 - 71 PoM Afremvertraging 0 - 71 PoM Maximumsnelheid 0 - 255 Fabrieksinstelling/fabriekherkenning PoM functies F1 - F8 in analoogbedrijf 0 - 255 PoM functies F9 - F15 en licht in analoogbedrijf 0 - 255 Uitgebreld adres (bovenste gedeelte)
  • Page 27 Betekenis Waarde DCC Af fabriek Alternatieve protocollen (DCC kan zichzelf niet deactiveren) Bit 0: analoog AC uit = 0 / analoog AC aan = 1 0 / 1 Bit 1: Analoog DC uit = 0 / analoog DC aan = 1 0 / 2 0 - 15 Bit 2: fx (MM) uit = 0 / fx (MM) aan = 1...
  • Page 29 Radius > 500 mm...
  • Page 30 Märklin 02420 ~ 0,2 ml Märklin 72270...
  • Page 31 Potentielle Fehlerquellen beim Rauchgenerator Causes d‘erreurs potentielles avec le générateur fumigène • Der Rauchgenerator darf nur maximal halb mit Rauchöl • Le générateur fumigène ne peut pas être rempli de gefüllt sein. liquide fumigène au-delà de la moitié du tube. •...
  • Page 32 An dieser Lokomotive ist die Kurzkupplung für Fahrzeuge mit geringerer Pufferhöhe montiert. Um ein problemloses Kuppeln zu ermöglichen muss an den zu kuppelnden Wagen die Kurzkupp- lung 72000 montiert werden. On this locomotive, the close coupler is mounted for cars with a lower buffer height.
  • Page 36 Trix 66626...
  • Page 38 1 Schraube E261 121 Hinweis: Einige Teile werden nur ohne oder mit anderer Farb- gebung angeboten. Teile, die hier nicht aufgeführt sind, können 2 Glocke, Pumpen, Pfeife, Ventil E344 019 nur im Rahmen einer Reparatur im Märklin-Reparatur-Service 3 Linsenkopfschraube E786 750 repariert werden.
  • Page 39 Allgemeiner Hinweis zur Vermeidung elektromagnetischer Störungen: Um den bestimmungsgemäßen Betrieb zu gewährleisten, ist ein permanenter, einwandfreier Rad-Schiene-Kontakt der Fahrzeuge erforderlich. Führen Sie keine Veränderungen an stromführenden Teilen durch. General Note to Avoid Electromagnetic Interference: A permanent, flawless wheel-rail contact is required in order to guarantee operation for which a model is designed.
  • Page 40 La locomo�ve se recycle Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 367644/0423/Sc1Ef Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de © Gebr. Märklin & Cie. GmbH...
  • Page 41 Modell der Dampflokomotive BR 78 22991...
  • Page 43 Indice de contenido Página Innehållsförteckning Sidan Aviso de seguridad Säkerhetsanvisningar Notas importantes Viktig information Funcionamiento multiprotocolo Multiprotokollkörning Funciones conmutables Kopplingsbara funktioner Parámetro/Registro Parameter/Register Accesorios complementarios Ytterligare tillbehör El mantenimiento Underhåll och reparation Recambios => Reservdelar => Indice del contenuto Pagina Indholdsfortegnelse Side Avvertenze per la sicurezza...
  • Page 44 Código de fábrica: DCC 03 / MM 78 • En caso de precisar una reparación o piezas de recambio, rogamos ponerse en contacto con su distribuidor Trix. • Responsabilidad y garantía conforme al documento de garantía que se adjunta.
  • Page 45 El protocolo digital que ofrece el mayor número de posibi- Protocolo mfx lidades es el protocolo digital de mayor peso. El orden de Direccionamiento pesos de los protocolos digitales es descendente.: • No se requiere direccionamiento, recibiendo cada deco- Prioridad 1: mfx der una identificación universalmente única e inequívoca Prioridad 2: DCC (UID)
  • Page 46 • Para más información, véase Tabla de CVs para protocolo Protocolo DCC DCC. Direccionamiento Por norma, se recomienda realizar las programaciones en la • Direcciones posibles: dirección corta, dirección larga y vía de programación. dirección de tracción Funciones lógicas • Intervalo de direcciones: 1 –...
  • Page 47 Funciones conmutables Funciones conmutables Señal de cabeza Ruido: Arenado ruido de explotación Ruido: Válvula de seguridad Ruido del silbido de la locomotora, Ruido: Parrilla volquete señal larga Ruido: Generador Generador de humo Luz de maniobra + Maniobrar (veloci- ABV, apagado dad lenta) Alumbrado interior de la cabina Ruido: Añadir agua...
  • Page 48 Significado Valor DCC Preselección Códigos 1 - 127 PoM Velocidad mínima 0 - 255 PoM Arranque progresivo 0 - 71 PoM Frenado progresivo 0 - 71 PoM Velocidad máxima 0 - 255 Reset de fábrica/código de fabricante PoM Funciones F1 - F8 en el modo analógico 0 - 255 PoM Funciones F9 - F15 y luces en el modo analógico 0 - 255...
  • Page 49 Significado Valor DCC Preselección Bit 0: Inversión de polaridad de sentido de marcha 0 / 1 Bit 1: Número de marchas 14 o 28/128* 0 / 2 Bit 2: Desactivar/activar modo analógico 0 / 4 Modo DCC con tramo de frenado (no es posible el 16 - 63 funcionamiento en modo analógico) ®...
  • Page 50 • Per le riparazioni o le parti di ricambio, contrattare il Indirizzo di fabbrica: DCC 03 / MM 78 rivenditore Trix. • Prestazioni di garanzia e garanzia in conformità all’acclu- so certificato di garanzia. RailCom costituisce un marchio di fabbrica registrato della ditta...
  • Page 51 Il protocollo Digital con il maggior numero di possibilità è Protocollo mfx il protocollo digitale di massimo valore. La sequenza dei Indirizzamento protocolli Digital, con valori decrescenti, è: • Nessun indirizzo necessario, ciascun Decoder riceve una Priorità 1: mfx sua identificazione irripetibile e univoca (UID). Priorità...
  • Page 52 • Tutte le funzioni possono venire commutate in modo Protocollo DCC rispondente alla mappatura delle funzioni (si veda la Indirizzamento descrizione delle CV). • Possibili indirizzi: brevi, lunghi e indirizzi per trazioni • Per ulteriori informazioni, si veda la tabella delle CV nel multiple protocollo DCC.
  • Page 53 Funzioni commutabili Funzioni commutabili Segnale di testa Rumore: sabbiatura Rumori di esercizio Rumore: Valvola di sicurezza Rumore: Fischio da locomotiva lunga Rumore: Griglia ribaltabile Apparato fumogeno Rumore: Generatore Fanale di manovra + Andatura da ABV, spente manovra Illuminazione della cabina Rumore: Rifornimento acqua Segnale di testa, solo anteriori spento Rumore: Riempimento con sabbia...
  • Page 54 Significato Valore DCC Di fabbrica Indirizzo 1 - 127 PoM Velocità minima 0 - 255 PoM Ritardo di avviamento 0 - 71 PoM Ritardo di frenatura 0 - 71 PoM Velocità massima 0 - 255 Ripristino di fabbrica/Identificazione di produzione PoM Funzioni F1 - F8 in esercizio analogico 0 - 255 PoM Funzioni F9 - F15 e luci in esercizio analogico...
  • Page 55 Significato Valore DCC Di fabbrica Bit 0: inversione polarità del senso di marcia 0 / 1 Bit 1: numero gradazioni di marcia 14 oppure 28/128* 0 / 2 Bit 2: attiva/disattiva esercizio analogico 0 / 4 esercizio DCC con tratta di frenatura (nessuna possibilità di 16 - 63 esercizio analogico) ®...
  • Page 56 Digital-protokollen inordnas i fallande ordning som följer: produkten. Prioritet 1: mfx • Kontakta din Trix-handlare för reparationer eller reserv- Prioritet 2: DCC delar. Prioritet 3: MM • Garantivillkor framgår av bifogade garantibevis.
  • Page 57 Observera: Tänk på att inte alla funktioner kan användas/ mfx-protokoll aktiveras i alla digital-protokoll. Med mfx och DCC kan vissa Adressering funktionsinställningar göras för att funktionerna ska vara • Ingen adress behövs, varje dekoder har en helt egen och aktiva vid analog körning. entydig adress (UID).
  • Page 58 Vi rekommenderar att endast genomföra programmeringar DCC-protokoll på programmerings-spåret. Adressering Logiska funktioner • Möjliga adresser: Korta, långa och multippelkopplings- adresser Accelerations-/bromsfördröjning • Adressområde: • Accelerations- och inbromsningstider kan ställas in 1 – 127 (korta adresser, multippelkopplings-adresser) separat. 1 – 10239 (långa adresser) •...
  • Page 59 Kopplingsbara funktioner Kopplingsbara funktioner Frontstrålkastare Ljud: Sandning Trafikljud Ljud: Säkerhetsventil Ljud: Lokvissla långt Ljud: Rosterskakning Röksats Ljud: Generator ABV, från Rangerljus + Rangerkörning Förarhyttsbelysning Ljud: Vattenpåfyllning Frontstrålkastare, endast framtill av Ljud: Påfyllning av sand Ljud: Lokklocka Ljud: Påfyllning av kol Slutljus rött (tendern) Ljud: Bromsgnissel, från Ljud: Kol skyfflas...
  • Page 60 Betydelse Värde DCC Fabr.inst. Adress 1 - 127 PoM Minimihastighet 0 - 255 PoM Accelerationsfördröjning 0 - 71 PoM Bromsfördröjning 0 - 71 PoM Maxfart 0 - 255 Återställning till fabrikens/tillverkarens ursprungsinställningar PoM Funktion F1 – F8 vid analog drift 0 - 255 PoM Funktion F9 –...
  • Page 61 Betydelse Värde DCC Fabr.inst. Alternativa protokoll (DCC kan ej avaktivera sej själv) Bit 0: Analog AC av =0/Analog AC på = 1 0 / 1 Bit 1: Analog DC av =0/Analog DC på= 1 0 / 2 0 - 15 Bit 2: fx(MM) av = 0/fx(MM) på...
  • Page 62 Digital-protokollen med flest muligheder er den højest ran- videre til andre. gerende digital-protokol. Digital-protokollernes rækkefølge • Angående reparationer eller reservedele bedes De er med faldende værdi følgende: henvende Dem til Deres Trix-forhandler. Prioritet 1: mfx • Garanti ifølge vedlagte garantibevis. Prioritet 2: DCC • Bortskafning: www.maerklin.com/en/imprint.html Prioritet 3: MM •...
  • Page 63 Bemærk: Hvis der genkendes to eller flere digitalproto- mfx-protokol koller på skinnen, overtager dekoderen automatisk den Adressering digitalprotokol med den højeste værdi; hvis mfx & DCC f. eks. • Ingen adresse påkrævet, hver dekoder tildeles en unik og genkendes, overtager dekoderen mfx-digitalprotokollen. entydig identitet (UID).
  • Page 64 DCC-protokol Logiske funktioner Adressering Opstart-/bremseforsinkelse • Mulige adresser: Korte, lange og traktionsadresse • Accelerations- og bremsetiden kan indstilles uafhængigt af hinanden. • Adresseområde: 1 – 127 (kort adresse, traktionsadresse) • Den logiske funktionsafbrydning ABV kan indstilles på en 1 – 10239 (lang adresse) vilkårlig knap via funktionsmapping.
  • Page 65 Styrbare funktioner Styrbare funktioner Frontsignal Lyd: Sanding Driftslyd Lyd: Sikkerhedsventil Lyd: Lokomotivfløjte langt Lyd: Vipperist Røggenerator Lyd: Generator ABV, fra Rangeringslys + Rangergear Kabinebelysning Lyd: Påfyld vand Frontsignal, kun foran slukket Lyd: Fylde sand på Lyd: Klokke Lyd: Fylde kul på Slutlys rødt (tender) Lyd: Pipende bremser fra Lyd: Skovling af kul...
  • Page 66 Betydning Værdi DCC Fra fabrikken Adresse 1 - 127 PoM Mindstehastighed 0 - 255 PoM Kørselsforsinkelse 0 - 71 PoM Bremseforsinkelse 0 - 71 PoM Maksimalhastighed 0 - 255 Fabriksnulstilling/Producentmærke PoM Funktionerne F1 - F8 i analogdrift 0 - 255 PoM Funktionerne F9 - F15 og lys i analogdrift 0 - 255 Udvidet adresse (Øverste del)
  • Page 67 Betydning Værdi DCC Fra fabrikken Alternative protokoller (DCC kan ikke deaktivere sig selv) Bit 0: analog AC afbrudt = 0 / analog AC tilsluttet = 1 0 / 1 Bit 1: analog DC afbrudt = 0 / analog DC tilsluttet = 1 0 / 2 0 - 15 Bit 2: fx (MM) afbrudt = 0 / fx (MM) tilsluttet = 1...
  • Page 69 Radius > 500 mm...
  • Page 70 Märklin 02420 ~ 0,2 ml Märklin 72270...
  • Page 71 Instrucciones importantes para el buen uso del fumígeno Potentiella felkällor på rökgeneratorn • Llenar el cartucho solamente hasta la mitad con líquido • Rökgeneratorn får maximalt fyllas till hälften med rökväts- fumígeno. • Prestar atención que no se forme una burbuja de aire en •...
  • Page 72 En esta locomotora está montado el enganche corto para vehí- culos con topes de baja altura. Para hacer posible un enganche sin problemas, se debe montar el enganche corto 72000 en los vagones que se desee acoplar. Su questa locomotiva è montato il gancio corto per rotabili con una ridotta altezza dei respingenti.
  • Page 76 Trix 66626...
  • Page 79 Consejo general para evitar las interferencias electroma- gnéticas: Para garantizar un funcionamiento según las previsiones se requiere un contacto rueda-carril de los vehículos permanente sin anomalías. No realice ninguna modificación en piezas conductoras de la corriente. Avvertenza generale per la prevenzione di disturbi elettro- magnetici: Per garantire l’esercizio conforme alla destinazione è...
  • Page 80 La locomo�ve se recycle Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 367645/0423/Sc1Ef Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de © Gebr. Märklin & Cie. GmbH...
