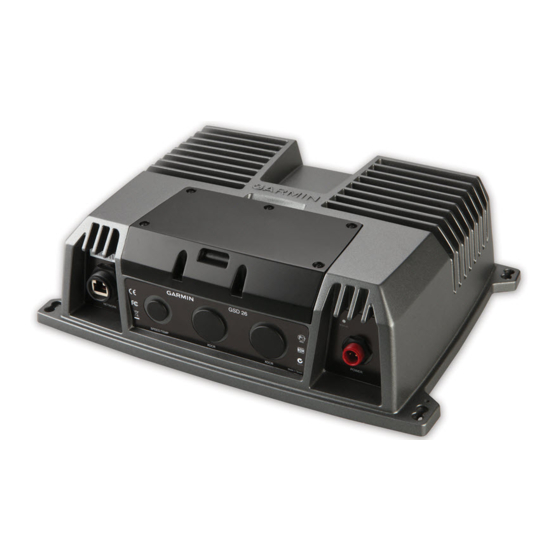

Instructions d'installation du GSD 26
Pour obtenir des performances optimales et éviter toute détérioration du bateau, installez l'appareil selon les
instructions suivantes.
Lisez toutes les instructions d'installation avant de procéder à l'installation. Si vous rencontrez des difficultés
durant l'installation, contactez le service d'assistance produit de Garmin.
Informations importantes relatives à la sécurité
Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour
prendre connaissance des avertissements et autres informations importantes sur le produit.
Vous êtes responsable de l'utilisation sûre et prudente de votre bateau. Le sondeur est un outil qui vous permet
de connaître la hauteur d'eau en dessous de votre bateau. Il ne vous dégage pas de votre responsabilité
d'observation pendant la navigation.
Le non-respect de ces instructions lors de l'installation ou de l'utilisation de cet équipement peut provoquer des
dommages ou des blessures.
Pour éviter les blessures, portez des lunettes de protection, un équipement antibruit et un masque anti-
poussière lorsque vous percez, coupez ou poncez.
Lorsque vous percez ou coupez, commencez toujours par vérifier ce qui se trouve sur la face opposée de la
surface de montage pour éviter d'endommager le bateau.
Cet équipement doit être installé par un installateur de produits électroniques marine qualifié.
Sondes
Une sonde est nécessaire pour envoyer et recevoir un signal du sondeur. Le choix d'une sonde adaptée
et une installation correcte sont indispensables au bon fonctionnement de l'appareil. Etant donné que les
emplacements de montage varient d'un bateau à l'autre, contactez votre revendeur Garmin local ou le service
d'assistance produit de Garmin pour plus d'informations. Rendez-vous sur le site
pour souscrire un abonnement.
Préparation de l'installation
Pour optimiser les performances, installez l'appareil en suivant ces instructions. Si vous rencontrez des
difficultés avec l'installation, contactez le service d'assistance produit de Garmin.
Chaque bateau étant différent, vous devez planifier précisément l'installation du sondeur GSD 26.
1 Sélectionnez un emplacement de montage.
2 Montez le sondeur.
3 Connectez le sondeur au réseau Garmin Marine Network et à l'alimentation.
4 Connectez le sondeur à la sonde.
Août 2023
GSD
INSTRUCTIONS D'INSTALLATION
AVERTISSEMENT
ATTENTION
26
™
AVIS
AVIS
GUID-CD9D5480-1EC6-4A73-AB59-0037B3321584 v6
www.garmin.com/transducers
Publicité
Manuels Connexes pour Garmin GSD 26
Sommaire des Matières pour Garmin GSD 26
- Page 1 Etant donné que les emplacements de montage varient d'un bateau à l'autre, contactez votre revendeur Garmin local ou le service d'assistance produit de Garmin pour plus d'informations. Rendez-vous sur le site www.garmin.com/transducers...
- Page 2 • Le sondeur doit être monté de façon à ce que les câbles d'alimentation et réseau puissent être facilement connectés. • Le sondeur doit être monté de façon à ce que le câble de sonde puisse être connecté. Si besoin, des rallonges pour la sonde sont disponibles auprès de votre revendeur Garmin. Installation de l'appareil GSD 26 AVIS Si vous montez l'appareil sur de la fibre de verre, lorsque vous percez les trous d'implantation, utilisez un foret de fraisage pour percer un trou à...
- Page 3 NE suffisent PAS à rendre l'assemblage étanche. Si besoin, appliquez du mastic d'étanchéité après l'installation pour rendre la zone entourant le passe-câbles et le câble étanche. Vous pouvez acquérir des passe-câbles auprès de votre revendeur Garmin ou directement auprès de Garmin sur www.garmin.com. Connexion de l'appareil à une sonde ou à un capteur AVIS Installez des protections sur les connecteurs inutilisés afin de vous assurer que l'eau ne puisse pas pénétrer...
- Page 4 à votre sonde, ainsi que les tableaux de branchement (Tableaux des couleurs des fils de sonde, page 10) pour visualiser des exemples de couleur de fil Garmin. 1 Connectez la section non isolée de chaque fil au répartiteur à l'aide d'un tournevis plat de 3 mm.
- Page 5 Configuration manuelle d'une sonde 1 Sur une vue du sondeur, sélectionnez Options > Réglages du sondeur > Installation > Sondes. 2 Sélectionnez le module sondeur GSD 26. 3 Sélectionnez Configuration manuelle. 4 Sélectionner une option : •...
- Page 6 Modèle de Impédance transmission nominale CHIRP 3dB inférieure sonde (Ω) supérieure maximum (W) (KHz) (KHz) (KHz) GT12M-THF Activé GT15M-THF Activé Pour obtenir des paramètres de configuration manuelle précis pour d'autres sondes non fabriquées par Garmin, contactez le fabricant de la sonde.
- Page 7 Vous pouvez utiliser ces schémas pour identifier les points de connexion des fils de votre sonde au connecteur du GSD 26. Localisez votre modèle de sonde CHIRP/Spread Spectrum dans les tableaux des couleurs de fils (Tableaux des couleurs des fils de sonde, page 10) pour plus d'informations.
- Page 8 Sonde CHIRP/Spread Spectrum seule Deux sondes CHIRP/Spread Spectrum avec température et XID REMARQUE : les fils XID et de température peuvent être connectés à n'importe lequel des deux emplacements.
- Page 9 Deux sondes CHIRP/Spread Spectrum avec XID REMARQUE : les fils XID peuvent être connectés à n'importe lequel des deux emplacements. Deux sondes CHIRP/Spread Spectrum avec capteur de température séparé REMARQUE : les fils XID et de température peuvent être connectés à n'importe lequel des deux emplacements.
- Page 10 Deux sondes CHIRP/Spread Spectrum avec capteur de vitesse séparé REMARQUE : les fils XID peuvent être connectés à n'importe lequel des deux emplacements. Tableaux des couleurs des fils de sonde Vous pouvez vous aider de ces tableaux pour identifier les fonctions des fils sur certaines sondes Garmin ou Airmar.
- Page 11 XDCR GRND SHIELD TEMP XID FREQ XDCR FREQ mise à la XDCR + XDCR − SHIELD XDCR + SHIELD XDCR − masse Garmin GT12M- Rouge Noir Dénudé N/A Blanc Rouge Noir Garmin GT15M- Rouge Noir Dénudé N/A Blanc Rouge Noir...
- Page 12 LOW FREQ HIGH HIGH FREQ HIGH Point de LOW FREQ LOW FREQ Modèle de sonde XDCR GRND SHIELD TEMP XID FREQ XDCR FREQ mise à la XDCR + XDCR − SHIELD XDCR + SHIELD XDCR − masse Airmar 509LHW Bleu/Blanc Dénudé...
- Page 13 Garmin ® et le logo Garmin sont des marques commerciales de Garmin Ltd. ou de ses filiales, déposées aux Etats-Unis d'Amérique et dans d'autres pays. GSD et GBS ™ sont des marques commerciales de Garmin Ltd. ou de ses filiales. Elles ne peuvent être utilisées sans l'autorisation expresse de Garmin.
- Page 14 © 2014 Garmin Ltd. ou ses filiales support.garmin.com...
