Annexes �����������������������������������������������������������������������������������������������������13 Vue chiffres � ��������������������������������������������������������������������������������������������������������������� Caractéristiques techniques ������������������������������������������������������������������������������������ Vue route ������������������������������������������������������������������������������������������������������������������� Nettoyage du boîtier externe ����������������������������������������������������������������������������������� Vue itinéraire ������������������������������������������������������������������������������������������������������������� Nettoyage de l'écran � ����������������������������������������������������������������������������������������������� Enregistrement de l'appareil � ����������������������������������������������������������������������������������� Navigation ���������������������������������������������������������������������������������������������������6 Contacter le service d'assistance produit de Garmin ���������������������������������������������� Navigation vers un waypoint � ������������������������������������������������������������������������������������� Création d'un itinéraire ���������������������������������������������������������������������������������������������� Informations importantes sur le produit et la sécurité �������������������������13 Suivi d'un itinéraire ���������������������������������������������������������������������������������������������������� Suivi d'un tracé ���������������������������������������������������������������������������������������������������������� Applications ������������������������������������������������������������������������������������������������7 Affichage des informations d'almanach astronomique ���������������������������������������������� Affichage d'informations GPS � ����������������������������������������������������������������������������������� Affichage du calendrier � ���������������������������������������������������������������������������������������������...

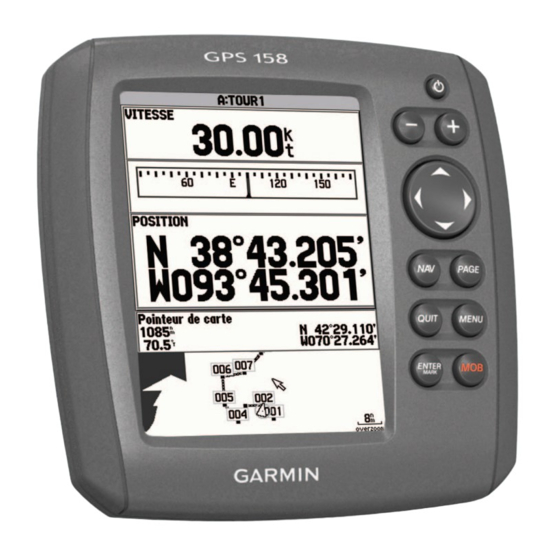

Mise en route • Maintenez le bouton enfoncé pour allumer et éteindre l'appareil� • Appuyez sur pour régler le rétroéclairage� AverTIsseMeNT • Appuyez sur + et - pour effectuer un zoom avant/arrière sur la carte� Consultez les Informations importantes sur le produit et la sécurité à la page 13 pour prendre • Utilisez les touches , , , et pour déplacer le pointeur sur la carte� connaissance des avertissements et autres informations sur le produit� • Appuyez sur NAv pour naviguer jusqu'à un waypoint ou pour suivre un itinéraire ou un tracé� Utilisation des boutons de l'appareil •...
Affichages de carte et pages de données Le prochain et le dernier waypoint sur votre itinéraire ➊ Champs de données ➋ vue navigation Distance et relèvement de votre position actuelle à la position indiquée par le pointeur de carte ➌ La vue navigation présente trois champs de données et une carte centrée sur votre position Coordonnées du pointeur de carte actuelle� ➍ AsTUCe : pour masquer les champs de données et afficher la carte en plein écran, appuyez Echelle de la carte ➎ sur MeNU > Carte en plein écran� Utilisation de la carte ➊ réglage du niveau de zoom Appuyez sur + pour effectuer un zoom avant� Appuyez sur – pour effectuer un zoom arrière� Mesure de la distance Vous pouvez mesurer la distance et le relèvement entre deux points, quels qu'ils soient, sur ...
Page 5
Navigation vue compas La vue compas est une aide à la navigation� Vous pouvez modifier les informations affichées Vous pouvez naviguer jusqu'à un waypoint ou suivre un itinéraire ou un tracé� dans les trois premiers champs� Le compas affiche aussi la différence entre le cap suivi et ➊ le cap à maintenir pour suivre votre itinéraire ou tracé� ➋ Navigation vers un waypoint Sélectionnez NAv > Aller au point > Waypoints� Sélectionnez une option : • Pour afficher la liste de tous les waypoints, sélectionnez Par nom� • Pour afficher la liste des waypoints à proximité, sélectionnez Plus proches� Sélectionnez un waypoint� ➋ Select Aller� Suivez les directions à l'écran pour atteindre votre destination, en navigant de façon à éviter les obstacles et autres dangers� ➊ Création d'un itinéraire vue chiffres Vous pouvez enregistrer jusqu'à 50 itinéraires� Vous pouvez modifier les informations affichées dans les trois champs� Appuyez deux fois sur MeNU�...
Applications suivi d'un itinéraire Sélectionnez NAv > suivre itinéraire� Affichage des informations d'almanach astronomique Sélectionnez un itinéraire� Sélectionnez une option : Appuyez deux fois sur MeNU� • Pour suivre l'itinéraire, sélectionnez Activer� Sélectionnez Ciel� • Pour suivre l'itinéraire à rebours, sélectionnez Inverser et activer� Dans le champ A, sélectionnez une option : Suivez les directions à l'écran pour atteindre votre destination, en navigant de façon à • Pour afficher des informations d'almanach astronomique sur votre position actuelle, éviter les obstacles et autres dangers� sélectionnez Position actuelle� • Pour afficher des informations d'almanach astronomique sur un waypoint enregistré, suivi d'un tracé sélectionnez Waypoint, puis sélectionnez un waypoint enregistré� Vous devez enregistrer un tracé avant de pouvoir le suivre (page 7)� • Pour afficher des informations d'almanach astronomique sur une position autre qu'un waypoint enregistré, sélectionnez Autre position, puis sélectionnez la position sur ...
Paramètres de l'appareil Carte généralités Appuyez deux fois sur MeNU� Détail : permet de définir le niveau de détail affiché dans la vue carte Trajet Orientation : règle l'orientation de la carte sur Nord en haut, Tracé en haut, ou route en haut� réinitialiser voyage : réinitialise le compteur du trajet� Zoom auto : active le zoom automatique de la carte selon la vitesse du bateau� réinitialiser la vitesse maximale : réinitialise la vitesse maximale du bateau enregistrée par l'appareil� Mode couleur : permet d'afficher la terre ou l'eau en tons plus clairs� réinitialiser odomètre : réinitialise l'odomètre� source Tout réinitialiser : réinitialise le compteur du trajet, la vitesse maximale et l'odomètre� Basemap : permet de définir si une carte est affichée dans la vue carte� Si vous sélectionnez Off, les fonctions terre et eau ne s'affichent plus� Les waypoints, tracés, et itinéraires Tracés s'affichent dans la vue carte que la basemap soit activée ou non�...
Page 8
: applique le format sélectionné au système géodésique� Navigation Cap : applique le format sélectionné aux valeurs du cap� Dérive de mouillage : permet de régler le déclenchement d'une alarme lorsque votre bateau Distance, vitesse et altitude : applique le format sélectionné aux valeurs� dérive plus loin qu'une certaine distance alors qu'il est au mouillage� Profondeur : applique le format sélectionné aux valeurs de profondeur� Arrivée : permet de régler le déclenchement d'une alarme lorsque vous arrivez à destination� ecart de route : permet de régler le déclenchement d'une alarme lorsque votre bateau Communications s'écarte du parcours de plus d'une certaine distance� Permet de définir le format de données série et le mode de transfert� Contactez votre revendeur agréé Garmin pour utiliser un mode de transfert pour les mises à jour logicielles� expressions de sortie NMeA ® GPRMC, GPRMB, GPGGA, GPGSA, GPGSV, GPGLL, GPBOD, GPBWC, GPVTG, GPXTE, PGRME, PGRMZ, PGRMM, GPRTE, GPWPL, GPAPB expressions d'entrée NMeA DPT, DBT, MTW, VHW, WPL 8 Manuel d'utilisation du GPS 158...
Installation Installation de l'étrier pivotant Sélectionnez un emplacement de montage (page 9)� AverTIsseMeNT Préparez la base de l'étrier pivotant (page 9)� Consultez les Informations importantes sur le produit et la sécurité à la page 13 pour prendre Fixez l'étrier à l'aide des câbles installés dans l'étrier (page 11), ou sans ces câbles connaissance des avertissements et autres informations sur le produit� (page 10)� ATTeNTION remarques relatives à l'emplacement de montage de l'étrier pivotant Portez toujours des lunettes de protection, un équipement antibruit et un masque Pour obtenir des performances optimales, tenez compte de ces principes lors du choix de antipoussière lorsque vous percez, coupez ou poncez� l'emplacement de montage de l'étrier pivotant� • L'emplacement offre une vue dégagée sur l'écran et un accès facile aux touches de Outils requis l'appareil�...
Si vous comptez acheminer les câbles à partir du dessous de la surface de montage, Retirez la vis cruciforme M6×1 10 mm et ôtez l'étrier pivotant de sa base � ➊ ➋ ➌ marquez l'emplacement au centre � ➏ A l'aide du foret adapté pour les éléments de fixation, percez les trois trous d'implantation� ➊ Si vous comptez acheminer les câbles d'alimentation et de la sonde à partir du dessous de la surface de montage, utilisez un foret de 16 mm ( po) pour percer un trou à travers la surface de montage à l'emplacement que vous avez marqué à l'étape 5� Fixation de l'étrier pivotant sans les câbles installés dans l'étrier Ne suivez ces étapes que si vous n'avez pas besoin de faire passer les câbles à travers la surface de montage et l'étrier pivotant� ➋ Placez la base sur la surface de montage, puis fixez-la à l'aide des vis ou des boulons ➊ appropriés � ➋ ➋ ➌ ➍ ➊ Si vous comptez acheminer les câbles à partir du dessous de la surface de montage, ...
Fixation de l'étrier pivotant à l'aide des câbles installés dans l'étrier Ne suivez ces étapes que si vous avez besoin de faire passer les câbles à travers la surface de montage et l'étrier pivotant� Si vous installez des câbles sur le support, faites passer les câbles à travers le trou central de 16 mm ( po) que vous avez percé lors de la phase de préparation de la base� Placez la base sur la surface de montage� ➋ Acheminez les câbles au travers des trous de passage des câbles� Fixez la base sans la serrer à l'aide des vis ou boulons appropriés� Placez l'étrier pivotant sur la base, sans le serrer� Placez le socle dans l'étrier pivotant (page 11)� Laissez suffisamment de mou dans les câbles d'alimentation et de la sonde pour que ➊ l'étrier puisse librement pivoter dans toutes les positions lorsque les câbles seront connectés� Retirez le socle et l'étrier pivotant de la base� ➌ Appliquez un mastic d'étanchéité sur le trou central de 16 mm ( po) et sur les trous de passage des câbles� Fixez correctement la base à l'aide des vis ou boulons appropriés� Inclinez l'étrier en fonction de l'angle de vue souhaité� Placez l'étrier pivotant sur sa base, puis fixez-le à l'aide de la vis cruciforme M6×1 10 mm fournie� Baissez le bras de fixation� Installation du socle dans l'étrier pivotant Installation des câbles et des connecteurs Avec le bras de fixation ...
➊ Basculez l'appareil vers l'avant, puis soulevez-le Fusible 3 A ➋ pour le retirer de son socle� Appareil compatible NMEA 0183 ➌ Tournez l'anneau de verrouillage du câble pour le libérer puis retirez le câble du port� Faisceau de câbles GPS 158 ➍ Connexion de l'antenne Si votre appareil n'est pas doté d'une antenne interne ou s'il est fourni avec une antenne elément gPs 158 - Fonction gPs 158 - Couleur NMeA 0183 - externe, vous devez connecter l'antenne externe à l'appareil� du fil du fil Fonction du fil Installez l'antenne conformément aux instructions� Alimentation Rouge Alimentation ➊ Connectez le câble de l'antenne au connecteur BNC au dos de l'appareil� ...
Annexes enregistrement de l'appareil Aidez-nous à mieux vous servir en remplissant dès aujourd'hui notre formulaire d'enregistrement en ligne� Caractéristiques techniques • Rendez-vous sur le site http://my�garmin�com� Caractéristique Mesure • Conservez en lieu sûr l'original de la facture ou une photocopie� Plage de températures -15 à 55 °C (5 à 131 °F) Contacter le service d'assistance produit de garmin Plage de tensions de la source 10–36 V c�c� d'alimentation • Rendez-vous sur le site www�garmin�com/support et cliquez sur Contact support pour Courant nominal 1 A obtenir une assistance par pays� Fusible AGC/3AG - 3,0 A • Aux Etats-Unis, appelez le (913) 397 8200 ou le (800) 800 1020�...
• Si votre appareil dispose de fonctions d'entrée vidéo, n'utilisez pas l'entrée vidéo en cours topographie� Garmin n'offre aucune garantie quant à la précision et à l'exhaustivité des de navigation� Le visionnage de la vidéo lorsque le bateau navigue peut être à l'origine données cartographiques du présent produit� d'un accident ou d'une collision provoquant des dommages matériels et des blessures LES GARANTIES ET RECOURS CONTENUS DANS LE PRESENT DOCUMENT SONT graves, voire mortelles� EXCLUSIFS ET ANNULENT TOUTE AUTRE GARANTIE EXPRESSE, IMPLICITE OU LEGALE, Y COMPRIS TOUTE RESPONSABILITE RESULTANT DE TOUTE GARANTIE DE Programmes environnementaux QUALITE MARCHANDE OU D'ADEQUATION A UN USAGE PARTICULIER, QU'ELLE SOIT Des informations relatives au programme Garmin de recyclage des produits ainsi qu'aux LEGALE OU AUTRE� CETTE GARANTIE VOUS OCTROIE DES DROITS PARTICULIERS, directives DEEE et RoHS, à la réglementation REACH et aux autres programmes de QUI PEUVENT VARIER D'UN ETAT A L'AUTRE� conformité sont disponibles à l'adresse www�garmin�com/aboutGarmin/environment� GARMIN NE SAURAIT EN AUCUN CAS ETRE TENUE POUR RESPONSABLE Déclaration de conformité DES DOMMAGES SPECIAUX, INDIRECTS, ACCESSOIRES OU CONSECUTIFS, NOTAMMENT, SANS S'Y LIMITER, DES AMENDES OU CITATIONS EN JUSTICE, QU'ILS Par la présente, Garmin déclare que ce produit est conforme aux principales exigences et RESULTENT DE L'UTILISATION NORMALE OU ABUSIVE OU DE L'IMPOSSIBILITE autres clauses pertinentes de la directive européenne 1999/5/CE� Pour prendre D'UTILISER LE PRODUIT OU ENCORE D'UN DEFAUT DU PRODUIT� CERTAINS ETATS connaissance de l'intégralité de la déclaration de conformité, rendez-vous sur le site INTERDISANT L'EXCLUSION OU LA RESTRICTION DES DOMMAGES ACCESSOIRES www�garmin�com/compliance� OU CONSECUTIFS, LES RESTRICTIONS SUSMENTIONNEES PEUVENT NE PAS VOUS garantie limitée CONCERNER� Les produits non aéronautiques Garmin sont garantis contre tout défaut de matériel et de Garmin se réserve le droit exclusif de réparer l'appareil ou le logiciel, de les remplacer (par fabrication pendant un an à compter de leur date d'achat� Durant cette période, Garmin un produit de remplacement neuf ou entièrement révisé) ou de proposer le remboursement ...
Garmin du Royaume-Uni, des Etats-Unis, du Canada ou de Taïwan� Achats en Australie : nos produits bénéficient de garanties ne pouvant pas être exclues en vertu de la loi de protection du consommateur australienne (Australian Consumer Law)� Vous avez le droit à un remplacement ou un remboursement suite à une défaillance majeure et à une indemnisation pour toute autre perte ou dommage raisonnablement prévisible� Vous avez également droit à une réparation ou un remplacement des produits si les matériaux ne sont pas de qualité satisfaisante et que la défaillance n'est pas majeure� Les prestations découlant de notre garantie limitée s'ajoutent aux autres droits et recours existants en vertu de la loi applicable à ces produits� Garmin Australasia, Unit 19, 167 Prospect HighwaySeven Hills, NSW, Australie, 2147, Téléphone : 1800 822 235 Politique de garantie des produits marine garmin : pour certains produits marine de Garmin de certaines régions du monde, la période de garantie est plus longue et des conditions supplémentaires s'appliquent� Rendez-vous sur le site www�garmin�com/support/warranty�html pour plus de détails et pour savoir si votre produit est couvert par la garantie des produits marine de Garmin� Contrat de licence du logiciel EN UTILISANT CE PRODUIT, VOUS RECONNAISSEZ ETRE LIE PAR LES TERMES DU PRESENT CONTRAT DE LICENCE DE LOGICIEL� LISEZ ATTENTIVEMENT CE CONTRAT DE LICENCE� Garmin Ltd� et ses filiales (« Garmin ») concèdent une licence limitée pour l'utilisation du logiciel intégré à cet appareil (le « Logiciel ») sous la forme d'un programme binaire exécutable, dans le cadre du fonctionnement normal du produit� Tout titre, droit de propriété ou droit de propriété intellectuelle dans le Logiciel ou concernant le Logiciel est la propriété de ...
Page 16
1-866-429-9296 43 (0) 3133 3181 0 1-800-800-1020 +44 870 850 1242 00 32 2 672 52 54 00 45 4810 5050 00 358 9 6937 9758 00 331 55 69 33 99 0180 6 427646 00 39 02 3669 9699 0800-0233937 815 69 555 00800 4412 454 00 35 1214 447 460 00 46 7744 52020 00 34 902 007 097 +44 2380 662 915 garmin International, Inc Garmin et le logo Garmin sont des marques ® 1200 East 151st Street, commerciales de Garmin Ltd� ou de ses filiales, Olathe, Kansas 66062, Etats-Unis déposées aux Etats-Unis d'Amérique et dans d'autres pays� Elles ne peuvent être utilisées sans l'autorisation garmin (europe) Ltd� expresse de Garmin� Liberty House, Hounsdown Business Park Southampton, Hampshire, SO40 9LR Royaume-Uni NMEA est une marque déposée de la National Marine ® Electronics Association� garmin Corporation No� 68, Zhangshu 2nd Road, Xizhi Dist� ...
