la última selección realizada.
Los distintos modos operativos se seleccionan pulsando los símbolos
de flecha arriba o abajo. Al pulsar un botón el zumbador emitirá un
sonido. La selección actual se indica con una luz azul a la izquierda del
símbolo de función.
Es posible que se muestre una luz intermitente en la esquina superior dere-
cha.
• Una luz roja cada 2 s.indica un error del cuadro electrónico. Efectúe un RE-
SET. Si el error continúa, póngase en contacto con el servicio de asistencia.
• Un indicador rojo 4 veces por segundo indica un error dentro del selec-
tor, reemplace el selector.
• Cada dos segundos se encenderá una luz naranja indicando que el
usuario puede eliminar un estado o condición, por ejemplo, una puerta
con función antipánico abierta.
• Una luz amarilla cada dos segundos indica que se requiere manten-
imiento (ref. parámetro B2).

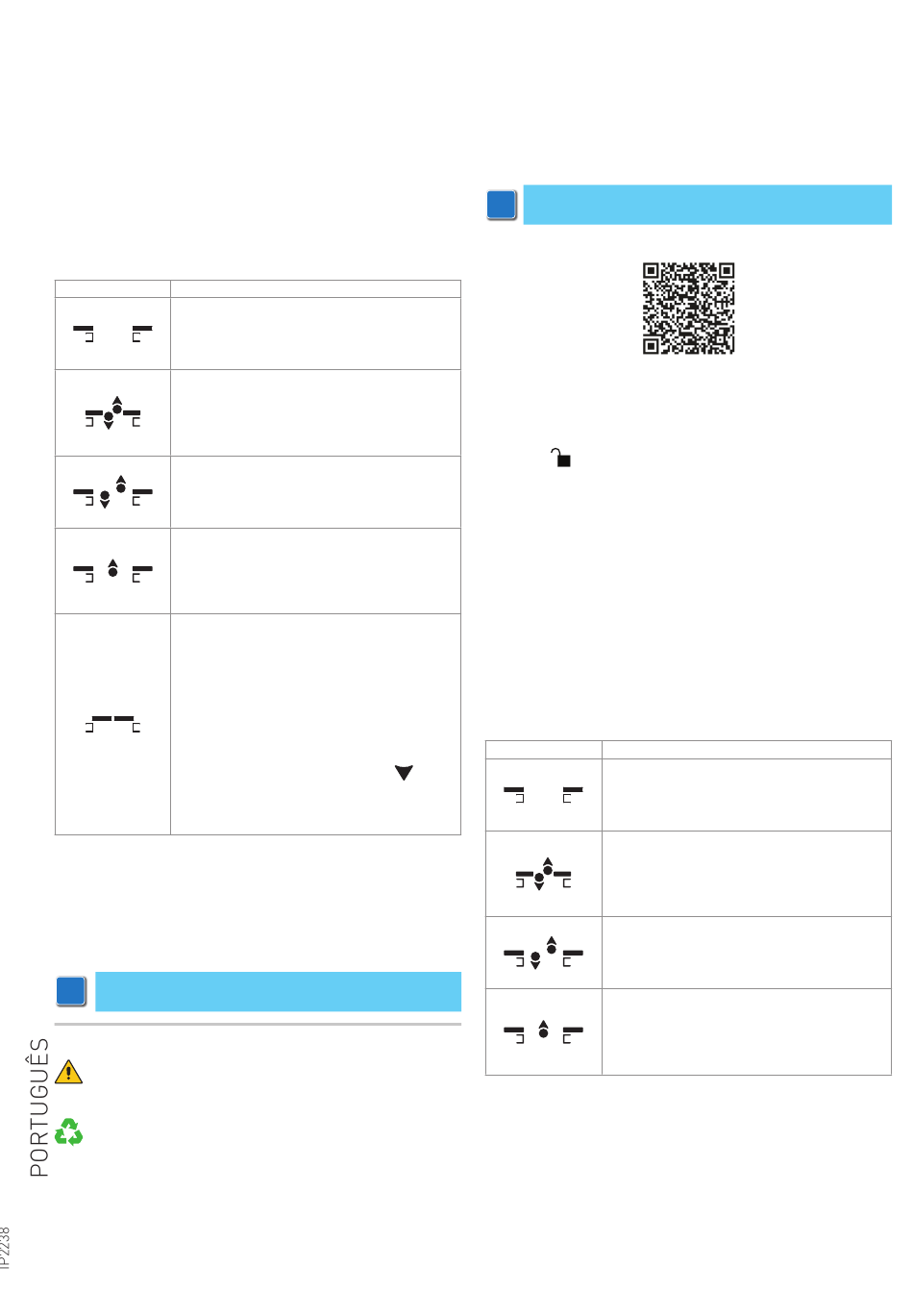

SÍMBOLO
ABIERTO
La puerta está permanentemente abierta. La puerta se
puede mover a mano para, por ejemplo, limpiar las hojas.
Están desconectadas todas las unidades de activación,
excepto el pulsador de emergencia (si está montado).
AUTO PARCIAL
Es posible seleccionar tráfico en doble sentido, AUTO-
MATICO PARCIAL. La puerta puede abrirse parcialmente
con las unidades de activación interna y externa, y con un
interruptor de llave (si está instalado). Con un pulsador
de emergencia la puerta se abre al máximo.
AUTO
Trafico de doble sentido, funcionamiento normal de la
puerta. La puerta puede abrirse con las unidades de ac-
tivación interior y exterior, y con un interruptor de llave o
pulsador de emergencia (si está incluido).
SALIDA
Paso desde el interior solamente. La puerta está nor-
malmente desbloqueada si hay montado un cerrojo elec-
tromecánico. La puerta sólo puede abrirse con la unidad
de activación interior o con un interruptor de llave o pul-
sador de emergencia (si está incluido).
OFF
En una vía de evacuación, la posición OFF solo puede
ajustarse después de asegurarse de que todas las per-
sonas han abandonado el edificio. La puerta no se puede
abrir con unidades de activación interiores ni exteriores.
La puerta está cerrada si se ha instalado un dispositivo
de cierre electromecánico. La puerta puede abrirse par-
cialmente con un interruptor de llave (si está instalado).
La puerta puede abrirse completamente con un pulsa-
dor de emergencia (si está instalado).
La puerta se puede abrir parcialmente desde el selector
de modo de funcionamiento si se pulsa 2 s
ción de la configuración del impulso Llave). El impulso de
la llave se indica mostrando brevemente una luz azul a
la izquierda del símbolo ABIERTA. Esta función depende
decómoestán configurados los parámetros B1 y B8.
i
NOTA: Ver información importante en la última página.
ADVERTÊNCIAS GERAIS PARA A SEGURANÇA
O presente manual de instalação é dirigido exclusivamente ao pessoal
profissionalmente competente. Ler atentamente as instruções antes de
iniciar a instalação do produto. Uma errada insta-lação pode ser fonte de peri-
go.
Os materiais da embalagem (plástico, polistireno, etc.) não devem ser
postos no ambiente e não devem ser deixados ao alcance de crianças pois
são potenciais fontes de perigo. Antes de iniciar a instalação verificar a integri-
dade do produto. Para a eventual reparação ou a substituição dos produtos de-
verão ser utilizadas exclusivamente peças de reposição genuínas. Estes in-
strução deve ser mantida e deve ser remetida a todo possível usuário futuro do
sistema.
1. CARACTERÍSTICAS TÉCNICAS
Grau de proteção
FUNCIONAMIENTO
IP43
Temperatura
2. INSTALAÇÃO
Fixar o selector de funções COM500ER nas proximidades da automação
em posição segura e adequada ao uso, com parafusos e buchas não
fornecidos por nós.
N.B.: é possível fixar o selector de funções COM500ER encaixado na
parede em caixas circulares, não fornecido.
3. LIGAÇÕES ELÉCTRICAS
Realizar as ligações eléctricas indicadas na página 3.
i
Para mais exemplos, consulte o manual de instalação de au-
tomação da porta deslizante Ditec DAS200.
Para ler o manual completos use o seguintes código QR ou digite o se-
guintes link:
https://www.ditecentrematic.com/Entrematic/ditecentrematicCOM/QR/
Multilanguages/DAS200/DitecDAS200.pdf
4. FUNCIONAMENTO
Ativar o uso do seletor.
Para ativar o uso do seletor, gire a chave no sentido horário (em direção
ao símbolo
). O LED vermelho acende por 15 segundos. Selecione o
modo desejado. No final dos 15 segundos, o seletor permanece bloque-
ado na última seleção selecionada.
Os diferentes modos de funcionamento são selecionados ao premir os
botões com os símbolos de setas que apontam para cima ou para baixo.
Quando um botão é premido, é ouvida uma campainha. A seleção atual è
indicada porumindicador luminoso azul à esquerda do símbolo da função.
No canto superior direito pode ser apresentado um indicador luminoso
intermitente.
• Uma luz vermelha a cada 2 segundos indica um erro na placa eletrônica.
Execute um RESET. Se o erro persistir, entre em contato com o suporte.
• Um indicador vermelho 4 vezes por segundo indica um erro dentro do
seletor, substitua o seletor.
• Um indicador luminoso laranja a cada segundo indica um estado ou
condição que pode ser eliminado pelo proprietário, por exemplo, uma
porta de unidade de fuga permanece aberta.
• Um indicador luminoso amarelo intermitente a cada segundo indica
que é necessária uma manutenção (ver parâmetro B2).
SIMBOLO
(en fun-
7
-20 °C / +55 °C
FUNÇÃO
ABRIR
A porta mantém-se permanentemente aberta. A porta
pode ser movimentada manualmente, p. ex. para limpeza
dos vidros. Todas as unidades de activação são desactiva-
das, à excepção do botão de emergência (se existente).
AUTO PARCIAL
Tráfego nos dois sentidos, é obtida AUTOPARCIAL. A
porta pode ser aberta parcialmente com as unidades de
ativação interior e exterior e com um interruptor de cha-
ve (se existente). Com um botão de emergência a porta
abre na totalidade.
AUTO
Dois sentidos, funcionamento normal da porta. A por-
ta pode ser aberta com as unidades de activação inte-
rior e exterior e com um interruptor de chave/botão de
emergência (se existente).
SAÍDA
Passagem apenas a partir do interior. A porta está nor-
malmente desbloqueada se tiver sido instalado um di-
spositivo de bloqueio electromecânico. Aporta só pode
ser aberta com a unidade de activação interior ou um
interruptor de chave/botão de emergência (se existente).
