Exemple - Fronius Symo 3.0-3-S Instructions De Service

Après une déconnexion suite à une surintensité ou une sous-tension, l'onduleur essaie
toutes les 5 secondes de rétablir l'alimentation énergétique dans le Fronius Solar Net, p.
ex. durant tout le temps du court-circuit.
Lorsque l'erreur est éliminée, Fronius Solar Net est à nouveau alimenté en courant dans
les 5 secondes.

Exemple

Enregistrement et archivage des données relatives à l'onduleur et au capteur à l'aide du
Fronius Datamanager et de la Fronius Sensor Box :

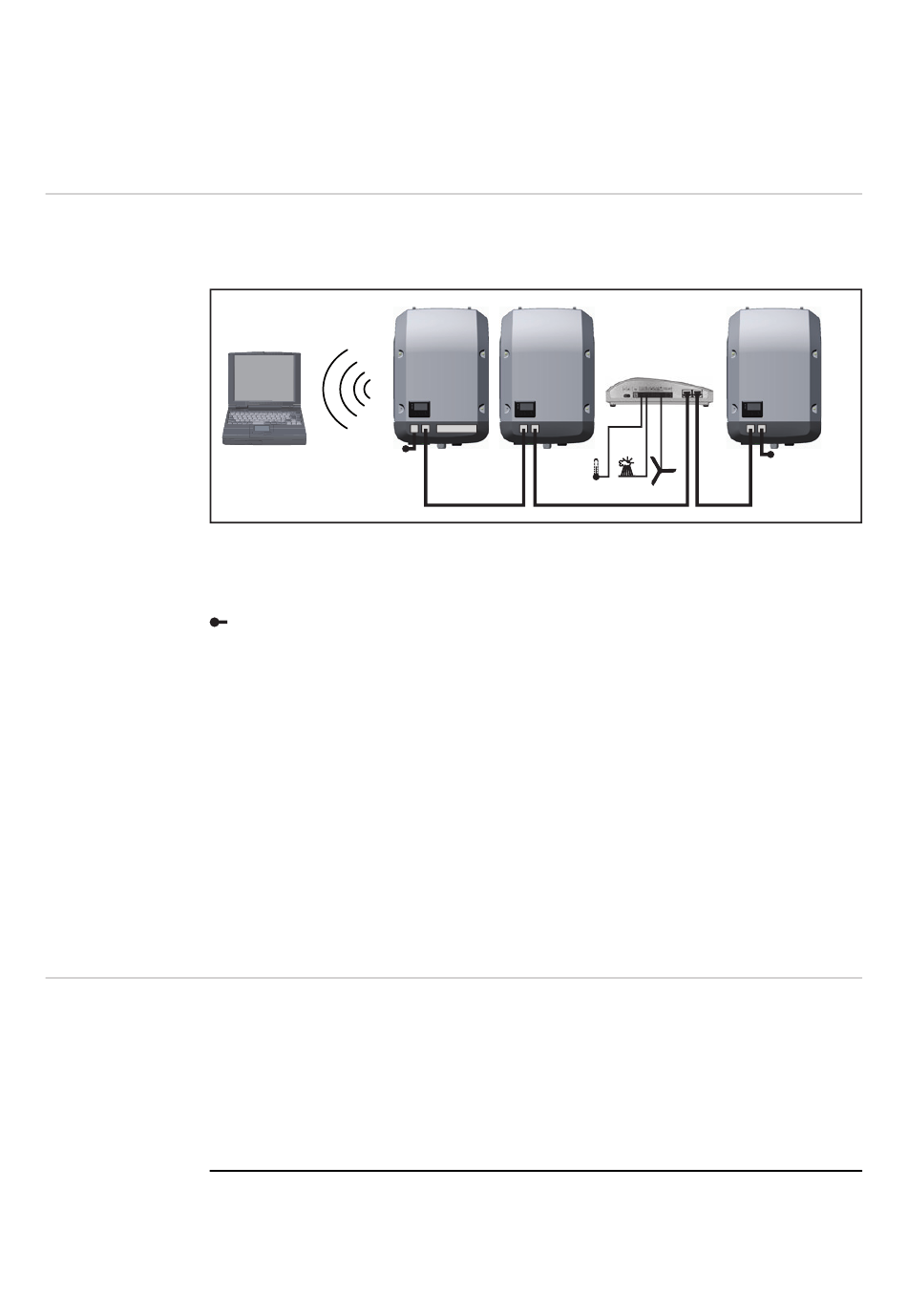

Réseau de données avec 3 onduleurs et une Fronius Sensor Box :
- onduleur 1 avec Fronius Datamanager
- onduleurs 2 et 3 sans Fronius Datamanager !
La communication externe (Solar Net) s'effectue sur l'onduleur via la zone de communica-
tion de données. La zone de communication de données comprend deux interfaces
RS 422 jouant un rôle d'entrée et de sortie. La liaison est réalisée au moyen de connec-
teurs RJ45.
IMPORTANT ! Dans la mesure où le « Fronius Datamanager » fonctionne comme un da-
talogger, aucun autre datalogger ne doit être présent dans le circuit Fronius Solar Net.
Un seul « Fronius Datamanager » par circuit Fronius Solar Net !
Fronius Symo 3 - 10 kW : Démonter tous les Fronius Datamanager restants et fermer le
compartiment de cartes d'option avec un cache (42,0405,2020) disponible en option chez
Fronius ou utiliser un onduleur sans Fronius Datamanager (version light).
Fronius Symo 10 - 20 kW, Fronius Eco : Démonter tous les Fronius Datamanager restants
et fermer le compartiment de cartes d'option avec le remplacement du cache
(référence 42,0405,2094) ou utiliser un onduleur sans Fronius Datamanager (version
light).
Explication rela- Plusieurs variantes de raccordement peuvent être connectées à l'interface de courant mul-
tive à l'interface tifonction Cependant, elles ne peuvent pas fonctionner simultanément. Par exemple, si un
de courant multi- compteur S0 a été raccordé à l'interface de courant multifonction, aucune borne à signaux
fonction commu- pour protection contre la surtension ne peut être raccordée (et inversement).
table
Broche 1 = entrée de mesure : max. 20 mA, résistance de mesure (charge) 100 Ohm
Broche 2 = courant de court-circuit max. 15 mA, tension à vide max. 16 V DC ou GND
Variante de raccordement 1 : Borne à signaux pour protection contre la surtension
L'option DC OVP type 2 (protection contre la surtension) déclenche l'affichage d'un aver-
tissement ou d'une erreur sur l'écran, selon le réglage dans le menu Basic. Des informa-
