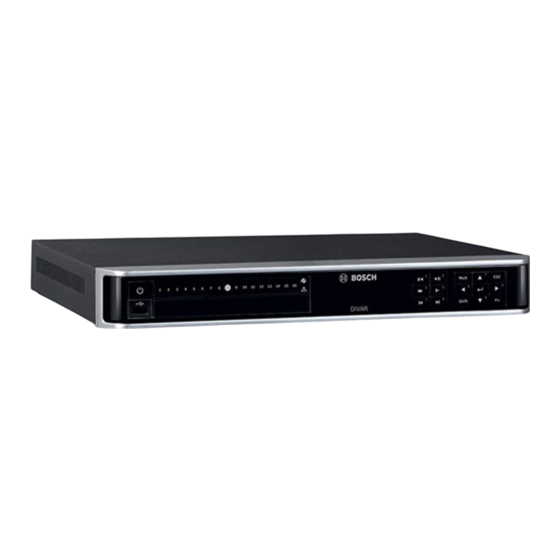

- Page 1 DIVAR 2000 | DIVAR 3000 | DIVAR 5000 Network/Hybrid Recorder Manuel d'installation...
-
Page 3: Table Des Matières
DIVAR 2000 | DIVAR 3000 | DIVAR 5000 Table des matières | fr Table des matières Sécurité Consignes de sécurité importantes FCC et UL Informations essentielles Présentation du système Installation Déballage 4.1.1 Contenu de l'emballage Branchements 4.2.1 Connecteurs du panneau arrière - DIVAR réseau 2000/3000 (non PoE) 4.2.2... -
Page 4: Sécurité
Consignes de sécurité importantes Perte vidéo - La perte vidéo est inhérente à l'enregistrement vidéo numérique. C'est pourquoi Bosch Security Systems ne saurait être tenu responsable de tout dommage résultant d'un manque d'informations vidéo. Afin de réduire les risques de perte d'informations, il est recommandé d'utiliser plusieurs systèmes d'enregistrement redondants et de mettre en œuvre une procédure de sauvegarde... - Page 5 DIVAR 2000 | DIVAR 3000 | DIVAR 5000 Sécurité | fr Eau - N'utilisez pas l'appareil à proximité d'un point d'eau, par exemple près d'une baignoire, d'un lavabo ou d'un évier, dans une buanderie, une cave humide ou près d'une piscine, dans une installation extérieure ou dans toute autre zone exposée à l'humidité.
-
Page 6: Fcc Et Ul
17. Accessoires et modifications - Utilisez uniquement les accessoires et les dispositifs de fixation recommandés par le fabricant. Toute modification apportée au produit, non expressément approuvée par Bosch, est susceptible d'entraîner l'annulation de la garantie ou la révocation du droit d'utilisation du périphérique, le cas échéant. - Page 7 DIVAR 2000 | DIVAR 3000 | DIVAR 5000 Sécurité | fr F.01U.321.917 DDN-2516-200N00 Enregistreur DIVAR network 2000 16 canaux, sans disque F.01U.321.918 DDN-2516-200N08 Enregistreur DIVAR network 2000 16 canaux, 8 PoE, sans disque dur F.01U.321.919 DDN-2516-200N16 Enregistreur DIVAR network 2000 16 canaux, 16 PoE, sans disque dur F.01U.321.920...
-
Page 8: Informations Essentielles
Le texte est correct au moment de la publication. Toutefois, il est possible que le contenu soit modifié sans préavis. Bosch Security Systems ne saurait être tenu responsable d'un quelconque dommage résultant directement ou indirectement de défauts, de manques ou de divergences entre le manuel et le produit décrit. -
Page 9: Présentation Du Système
Les enregistreurs peuvent être installés avec des disques durs en option pour le stockage vidéo, avec en plus un graveur de DVD pour l’exportation vidéo. Remarque! Bosch vous recommande vivement d'effectuer la mise à niveau vers la dernière version du firmware afin de bénéficier des meilleures fonctionnalités, compatibilité, performances et sécurité possibles. -
Page 10: Installation
Assurez-vous que toutes les pièces se trouvent bien dans l'emballage. Si certaines pièces ne s'y trouvent pas, avertissez votre représentant Bosch Security Systems ou le service à la clientèle. L'emballage d'origine est le conditionnement le plus sûr pour le transport de l'appareil. -
Page 11: Branchements
Câble d'adaptateur pour passage en sonde vers connecteur DB25 (uniquement pour les modèles hybrides DIVAR 5000) Câble d’adaptateur RJ-11 pour la connexion du clavier Bosch Intuikey (uniquement sur les modèles DIVAR 5000) Guides d’installation pour l'enregistreur, le disque dur et consignes de sécurité... - Page 12 | Installation DIVAR 2000 | DIVAR 3000 | DIVAR 5000 – Branchez un périphérique de stockage eSATA sur le connecteur (uniquement pour le modèle DIVAR 5000). – Connectez le DIVAR à un point de mise à la terre approuvé. Utilisez la vis de terre (fournie dans le sachet d’accessoires) pour fixer un câble de mise à...
-
Page 13: Connecteurs Du Panneau Arrière - Divar Réseau 2000/3000 (Non Poe)
DIVAR 2000 | DIVAR 3000 | DIVAR 5000 Installation | fr 4.2.1 Connecteurs du panneau arrière - DIVAR réseau 2000/3000 (non PoE) Entrée vidéo RJ45 pour 32 caméras IP au maximum (16 caméras IP au maximum pour le modèle DIVAR 2000) connectées via un commutateur externe (en option avec la configuration DHCP) Connexion Ethernet RJ45 (10/100/1000Base-T conforme à... -
Page 14: Connecteurs Du Panneau Arrière - Divar Réseau 2000 (8 Poe)
| Installation DIVAR 2000 | DIVAR 3000 | DIVAR 5000 4.2.2 Connecteurs du panneau arrière - DIVAR réseau 2000 (8 PoE) 8 ports PoE RJ45 max. (115 W ; 25,5 W max. par port) connectés avec configuration DHCP (16 voies IP supplémentaires au maximum) Connexion Ethernet RJ45 (10/100/1000Base-T conforme à la norme IEEE802.3) -
Page 15: Connecteurs Du Panneau Arrière - Divar Réseau 2000/3000 (16 Poe)
DIVAR 2000 | DIVAR 3000 | DIVAR 5000 Installation | fr 4.2.3 Connecteurs du panneau arrière - DIVAR réseau 2000/3000 (16 PoE) 16 ports PoE max. (130 W ; 25,5 W max. par port) connectés avec configuration DHCP (16 caméras IP max. pour DIVAR 2000 ; 32 caméras IP max. pour DIVAR 3000) Connexion Ethernet RJ45 (10/100/1000Base-T conforme à... -
Page 16: Connecteurs Du Panneau Arrière - Divar Réseau 5000 (Non Poe)
| Installation DIVAR 2000 | DIVAR 3000 | DIVAR 5000 4.2.4 Connecteurs du panneau arrière - DIVAR réseau 5000 (non PoE) Entrée vidéo RJ45 pour 32 caméras IP connectées via un switch externe (en option avec la configuration DHCP) Connexion Ethernet RJ45 (10/100/1000Base-T conforme à la norme IEEE802.3) -
Page 17: Connecteurs Du Panneau Arrière - Divar Réseau 5000 (16 Poe)
DIVAR 2000 | DIVAR 3000 | DIVAR 5000 Installation | fr 4.2.5 Connecteurs du panneau arrière - DIVAR réseau 5000 (16 PoE) 16 ports RJ45 (200 W ; 25,5 W max. par port) pour la connexion de 16 caméras PoE max. connectées avec configuration DHCP (32 caméras IP max.) Connexion Ethernet RJ45 (10/100/1000Base-T conforme à... -
Page 18: Connecteurs Du Panneau Arrière - Divar Hybride 3000
| Installation DIVAR 2000 | DIVAR 3000 | DIVAR 5000 4.2.6 Connecteurs du panneau arrière - DIVAR hybride 3000 16 BNC pour la connexion de 16 caméras analogiques max. 16 caméras IP max. connectées via un commutateur externe (si aucune caméra analogique n'est connectée, 16 caméras IP supplémentaires peuvent être connectées) -
Page 19: Connecteurs Du Panneau Arrière - Divar Hybride 5000
DIVAR 2000 | DIVAR 3000 | DIVAR 5000 Installation | fr 4.2.7 Connecteurs du panneau arrière - DIVAR hybride 5000 16 BNC pour la connexion de 16 caméras analogiques max. 16 caméras IP max. connectées avec commutateur externe (si aucune caméra analogique n'est connectée, 16 caméras IP supplémentaires peuvent être connectées) -
Page 20: Configuration Du Navigateur
| Installation DIVAR 2000 | DIVAR 3000 | DIVAR 5000 4.2.8 Configuration du navigateur Utilisez un ordinateur disposant d'un navigateur Internet pour recevoir des images en temps réel, commander l'unité et relire des séquences enregistrées. L'unité peut aussi être configurée sur le réseau à... -
Page 21: Connexion
DIVAR 2000 | DIVAR 3000 | DIVAR 5000 Installation | fr Écran 5 Cliquez sur <Recherche d'appareil> pour rechercher les caméras IP connectées (les caméras analogiques reliées aux enregistreurs hybrides et les caméras IP branchées sur les ports PoE seront affectées automatiquement). -
Page 22: Première Utilisation
| Première utilisation DIVAR 2000 | DIVAR 3000 | DIVAR 5000 Première utilisation Mode d'affichage en temps réel Une fois l’assistant de démarrage terminé, votre moniteur lance le mode d'affichage en temps réel avec 1 à 32 images en temps réel (à partir de 32 caméras connectées au maximum). La date et l'heure du système s'affichent dans l'angle supérieur droit de l'écran, et l'ID de voie est... -
Page 23: Menu Rapide
DIVAR 2000 | DIVAR 3000 | DIVAR 5000 Première utilisation | fr Remarque : une boîte de dialogue s'affiche si aucune donnée n'est enregistrée dans la voie actuelle ou si vous devez accepter une clause de non-responsabilité avant la lecture. Zoom Effectuez un zoom avant sur une zone spécifique de la voie... -
Page 24: Menu Principal
| Première utilisation DIVAR 2000 | DIVAR 3000 | DIVAR 5000 – Si la caméra prend en charge la fonction, choisissez : Annulation de la distorsion dans la caméra ou PTZ dans la caméra – Enregistrez, charger ou supprimez une vue d'annulation de la distorsion Rechercher/Lire - permet de rechercher des enregistrements et de les lire/exporter Recherche d'événement - rechercher des événements (alarmes) et les lire/exporter... -
Page 25: Maintenance
DIVAR 2000 | DIVAR 3000 | DIVAR 5000 Maintenance | fr Maintenance Insertion du DIVAR 5000 dans un rack Retirez les quatre vis cruciformes (deux de chaque côté) situées à proximité de la face avant, des côtés droit et gauche de l'unité. -
Page 26: Installation D'un Dvd
| Maintenance DIVAR 2000 | DIVAR 3000 | DIVAR 5000 Installation d'un DVD Consultez le Guide d’installation rapide distinct. Reportez-vous à l'annexe pour connaître les types de DVD recommandés. 2020-06 | V4.0 | AM18-Q0712 Manuel d'installation Bosch Security Systems B.V. -
Page 27: Mise Hors Service
Ce guide d'installation doit toujours accompagner l'appareil. Mise au rebut Mise au rebut - Votre produit Bosch a été conçu et fabriqué à partir de matériaux et de composants recyclables et réutilisables de haute qualité. Ce symbole signifie que les appareils électriques et électroniques en fin de vie doivent être mis au rebut séparément du reste des ordures ménagères. - Page 28 | Mise hors service DIVAR 2000 | DIVAR 3000 | DIVAR 5000 2020-06 | V4.0 | AM18-Q0712 Manuel d'installation Bosch Security Systems B.V.
