Pose de pales de turbines neuves
1. Examinez le bord de la pale neuve pour détecter la
différence d'épaisseur des couches de caoutchouc
(Fig. 15).
1
2

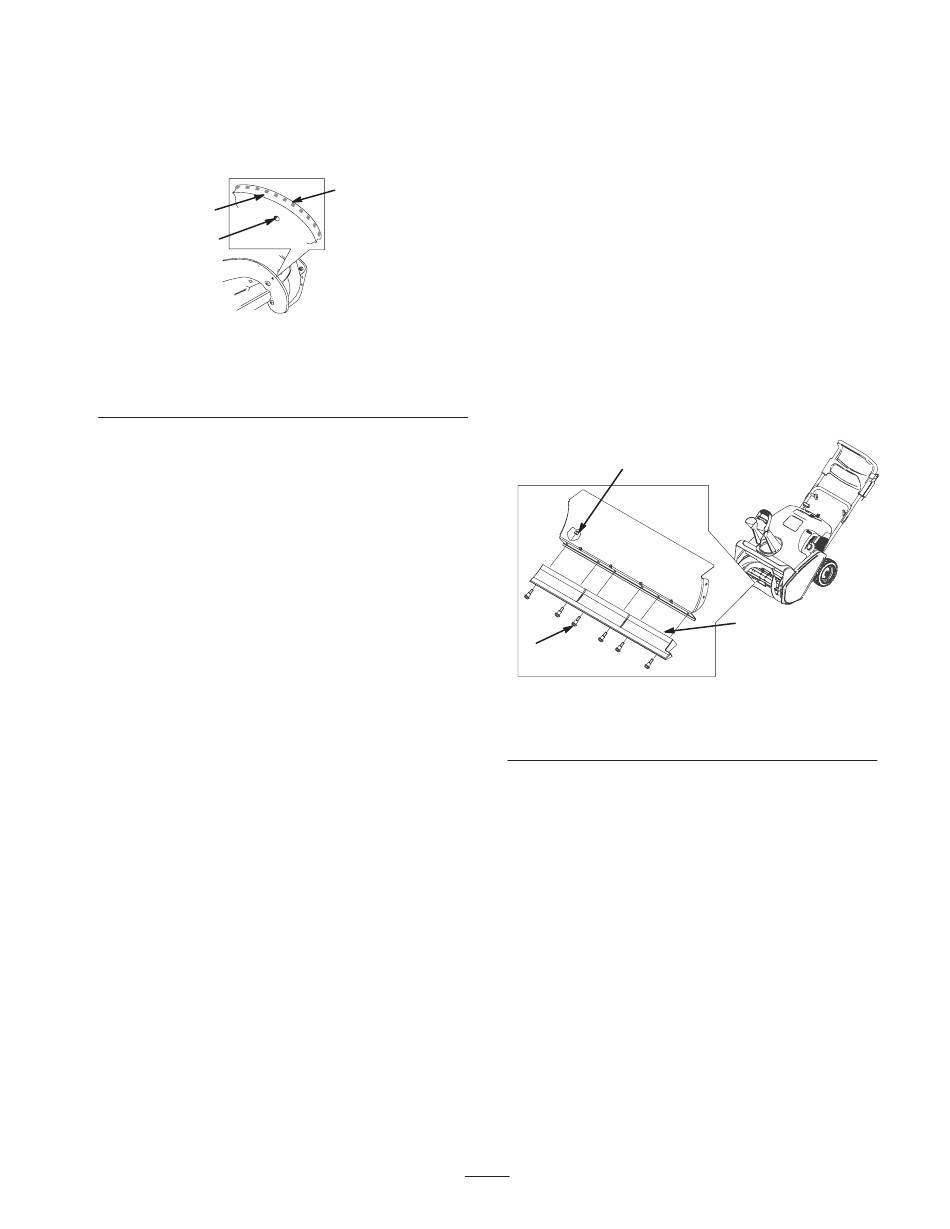

Figure 15
1. Côté en caoutchouc épais
2. Trou de l'indicateur
d'usure
Montez les pales en dirigeant la couche de caoutchouc
épaisse vers l'intérieur de la face incurvée (Fig. 15).
L'usure des pales sera accélérée si vous ne les posez pas
correctement.
2. Insérez la pale neuve entre les parties du rotor.
3. Fixez la pale aux parties du rotor à l'aide des 2 vis à tête
hexagonale et des 2 contre-écrous enlevés
précédemment. Placez la tête des vis sur le côté épais de
la pale (Fig. 14 et 15).
4. Courbez la pale et fixez-la avec les vis Torx et
contre-écrous restants, en plaçant la tête des vis sur le
côté épais de la pale (Fig. 14 et 15).
5. Resserrez fermement toutes les vis et tous les
contre-écrous.
6. Remplacez la lame racleuse, comme expliqué à la
rubrique Remplacement de la lame racleuse, page 17.
7. Connectez la bougie.
8. Installez le panneau de commande.
9. Introduisez la clé dans le commutateur d'allumage.
Remarque : La traction est particulièrement agressive
(plus rapide) quand les pales de la turbine sont neuves. Pour
réduire l'agressivité de la traction, reportez-vous à la
rubrique Réglage du câble d'entraînement de traction,
page 15.
3
m-5059
3. Côté en caoutchouc
mince
17
Remplacement de la lame
racleuse
Remarque : Quand vous remplacez la lame racleuse,
remplacez aussi les pales de la turbine si elles sont
partiellement ou complètement usées. Ceci afin d'assurer la
qualité du fonctionnement et des performances de la
déneigeuse.
1. Arrêtez le moteur et attendez l'arrêt de toutes les pièces
mobiles.
2. Enlevez la clé du commutateur d'allumage.
3. Débranchez la bougie, comme expliqué aux points 3 à 5
de la rubrique Remplacement de la bougie, page 18.
4. Basculez la déneigeuse en arrière sur le mancheron.
5. Enlevez les 6 vis et contre-écrous de fixation de la lame
racleuse (Fig. 16).
2
1
Figure 16
1. Vis de carrossier (6)
2. Contre-écrou (6)
6. Déposez la lame racleuse usagée.
7. Posez une lame racleuse neuve sur le carter à l'aide des
vis et des contre-écrous enlevés précédemment.
8. Connectez la bougie.
9. Installez le panneau de commande
10. Introduisez la clé dans le commutateur d'allumage.
3
m-5060/m-5547
3. Lame racleuse
