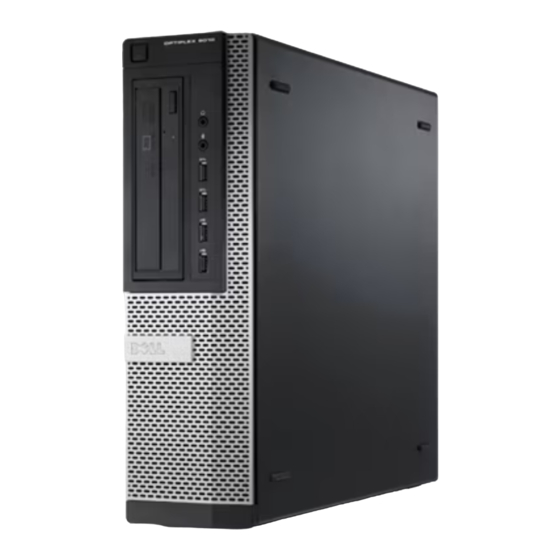

Dell OptiPlex 9010 Manuel Du Propriétaire
Masquer les pouces
Voir aussi pour OptiPlex 9010:
- Manuel du propriétaire (70 pages) ,
- Manuel d'installation (11 pages) ,
- Guide rapide (5 pages)
Manuels Connexes pour Dell OptiPlex 9010
Sommaire des Matières pour Dell OptiPlex 9010
- Page 1 PC de bureau Dell OptiPlex 9010/7010 Manuel du propriétaire Modèle réglementaire: D05D Type réglementaire: D05D002...
-
Page 2: Remarques, Précautions Et Avertissements
à Bluetooth SIG, Inc. et toute utilisation d'une telle marque par ® Dell Inc. se fait dans le cadre d'une licence. Wi-Fi est une marque déposée de Wireless Ethernet Compatibility Alliance, Inc. 2012 – 06... -
Page 3: Table Des Matières
Table des matières Remarques, précautions et avertissements................2 Chapitre 1: Intervention à l'intérieur de votre ordinateur............5 ......................5 Avant d'intervenir à l'intérieur de l'ordinateur ..........................6 Mise hors tension de l'ordinateur .........................6 Après une intervention dans l'ordinateur Chapitre 2: Retrait et installation des composants..............7 ..............................7 Outils recommandés ................................7... - Page 4 Désactivation d'un mot de passe système Chapitre 4: Diagnostics.......................53 ................53 Diagnostisc ePSA (Enhanced Pre-Boot System Assessment) Chapitre 5: Dépannage de l'ordinateur..................55 .......................55 Diagnostics par le voyant d'alimentation ................................56 Codes de bips ..............................56 Messages d'erreur Chapitre 6: Caractéristiques.......................61 Chapitre 7: Contacter Dell ......................69...
-
Page 5: Chapitre 1: Intervention À L'intérieur De Votre Ordinateur
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. -
Page 6: Mise Hors Tension De L'ordinateur
PRÉCAUTION: Pour connecter un câble réseau, connectez le câble au périphérique réseau, puis à l'ordinateur. Connectez le câble téléphonique ou le câble réseau à l'ordinateur. Connectez l'ordinateur et tous les périphériques connectés à leurs prises secteur. Mettez sous tension l'ordinateur. Si nécessaire, vérifiez que l'ordinateur fonctionne correctement en exécutant les diagnostics Dell. -
Page 7: Chapitre 2: Retrait Et Installation Des Composants
Retrait et installation des composants Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur. Outils recommandés Les procédures dans ce document peuvent nécessiter les outils suivants : • petit tournevis à tête plate • tournevis cruciforme •... -
Page 8: Retrait Du Commutateur De Détection Des Intrusions
Retrait du commutateur de détection des intrusions Avant une intervention dans l'ordinateur . Suivez les procédures dans Retirez le capot. Poussez le clip et tirez doucement le câble de détection des intrusions de la carte système. Faites glisser le commutateur de détection des intrusions vers l'extérieur et retirez-le du châssis. -
Page 9: Installation Du Commutateur De Détection Des Intrusions
Installation du commutateur de détection des intrusions Faites glisser le commutateur de détection des intrusions vers le haut du châssis et mettez-le en place. Connectez le câble de détection des intrusions à la carte système. Installez le capot. Après une intervention dans l'ordinateur . Suivez les procédures dans Dépose de la carte réseau sans fil WLAN (Wireless Local Area Network) -
Page 10: Pose De La Carte De Réseau Sans Fil Wlan
Pose de la carte de réseau sans fil WLAN Insérez la carte WLAN dans le connecteur sur la carte système et appuyez sur a carte pour la mettre en place. Engagez le loquet. Positionnez la pastille d'antenne sur le connecteur et serrez les vis qui la fixent à l'ordinateur. Posez le capot. -
Page 11: Installation Du Cache Avant
Retirez le panneau avant du châssis pour libérer les crochets sur le bord opposé du panneau. Installation du cache avant Insérez les crochets sur le côté du panneau avant dans les logements sur le châssis. Faites pivoter le cache vers l'ordinateur pour engager les quatre clips de rétention du panneau avant pour les enclencher. - Page 12 Soulevez la languette de libération sur le loquet de retenue de la carte. Appuyez sur le levier de libération de la carte d'extension, soulevez la carte et sortez-la de son connecteur.
-
Page 13: Installation De La Carte D'extension
Installation de la carte d'extension Insérez la carte d'extension dans le connecteur sur la carte système pour la mettre en place et appuyez sur le loquet de retenue de la carte. Installez le capot Après une intervention dans l'ordinateur . Suivez les procédures dans Instructions relatives aux modules de mémoire Pour optimiser les performances de l'ordinateur, suivez les instructions ci-dessous lorsque vous configurez la mémoire... -
Page 14: Installation De La Mémoire
Installation de la mémoire Alignez l'encoche située sur la carte mémoire sur la languette sur le connecteur de la carte système. Insérez les modules de mémoire dans les connecteurs sur la carte système. Installez la mémoire dans l'ordre 1 > 2 >... -
Page 15: Installation De La Pile Bouton
Installation de la pile bouton Placez la pile bouton dans son logement sur la carte système. Appuyez sur la pile jusqu'à ce que le loquet revienne en place pour fixer la pile. Installez la carte d'extension. Installez le capot. Suivez les procédures dans Après une intervention dans l'ordinateur . -
Page 16: Installation Du Disque Dur
Courbez le support du disque dur et retirez le disque dur du support. Répétez les étapes précédentes pour le second disque dur, le cas échéant. Installation du disque dur Insérez le disque dur dans son support. Poussez les deux languettes bleues du support et faites glisser le support du disque dur dans le bâti dans le châssis. - Page 17 Retirez le câble de données et le câble d'alimentation à l'arrière du lecteur optique. Soulevez le loquet du lecteur optique et faites glisser le lecteur optique vers l'avant de l'ordinateur.
-
Page 18: Installation Du Lecteur Optique
Installation du lecteur optique Poussez le lecteur optique de l'avant de l'ordinateur vers l'arrière. Connectez le câble de données et le câble d'alimentation au lecteur optique. Installez le cache avant. Installez le capot. Après une intervention dans l'ordinateur . Suivez les procédures dans Retrait du haut-parleur Avant une intervention dans l'ordinateur . -
Page 19: Installation Du Haut-Parleur
Appuyez sur la languette de fixation du haut-parleur et faites glisser le haut-parleur vers le haut pour le retirer. Installation du haut-parleur Appuyez sur la languette de fixation du haut-parleur et faites glisser ce dernier vers l'intérieur pour l'installer. Placez le câble du haut-parleur dans le clip du châssis. Connectez le câble du haut-parleur à... - Page 20 Appuyez sur le clip en plastique et déconnectez le câble d'alimentation à 4 broches de la carte système. Retirez le câbles d'alimentation des clips du châssis.
- Page 21 Appuyez sur le câble à 24 broches et soulevez-le pour le déconnecter de la carte système. Retirez le câble d'alimentation à 24 broches du clip du châssis.
- Page 22 Retirez les câbles d'alimentation électrique du clip du châssis. Retirez les vis de fixation de l'unité d'alimentation électrique à l'arrière de l'ordinateur. Poussez la languette de libération bleue à côté de l'unité d'alimentation électrique et faites glisser l'unité vers l'avant de l'ordinateur.
-
Page 23: Installation De L'unité D'alimentation Électrique
10. Soulevez l'unité d'alimention électrique pour la sortir de l'ordinateur. Installation de l'unité d'alimentation électrique Placez l'alimentation électrique dans le châssis et faites la glisser vers l'arrière du système pour la mettre en place. Serrez les vis de fixation de l'alimentation électrique à l'arrière de l'ordinateur. Placez les câbles de l'alimentation électrique sur les clips du châssis. -
Page 24: Retrait Du Dissipateur De Chaleur
Retrait du dissipateur de chaleur Avant une intervention dans l'ordinateur . Suivez les procédures dans Retirez le capot. Appuyez sur le clip en plastique et retirez le câble du dissipateur de chaleur de la carte système. Avec un tournevis cruciforme, desserrez les vis imperdables de fixation du bloc dissipateur de chaleur à la carte système et retirez-le de l'ordinateur. -
Page 25: Installation Du Dissipateur De Chaleur
Installation du dissipateur de chaleur Placez le dissipateur de chaleur dans le châssis. Utilisez un tournevis cruciforme pour serrer les vis imperdables de fixation du dissipateur à la carte système. Connectez le câble du dissipateur de chaleur à la carte système. Installez le capot. -
Page 26: Installation Du Processeur
Installation du processeur Insérez le processeur dans son connecteur. Veillez à l'installer correctement. Le triangle doré sur le processeur doit être aligné sur le triangle sur la carte système. Abaissez doucement le cache du processeur. Appuyez sur le levier de dégagement et poussez-le pour le bloquer avec le crochet de retenue. Installez le dissipateur de chaleur. - Page 27 Retirez le câble du ventilateur du système du clip du châssis. Retirez les câbles du ventilateur du système du clip du châssis.
- Page 28 Appuyez sur le câble d'alimentation à 24 broches et déconnectez-le de la carte système. Retirez les câbles d'alimentation du clip du châssis. Soulevez et retirez le ventilateur du système des quatre rondelles de fixation à l'ordinateur.
-
Page 29: Installation Du Ventilateur Du Système
Installation du ventilateur du système Placez le ventilateur dans le châssis. Faites passer les quatre rondellles par le châssis et faites-les glisser dans la gorge pour les installer. Placez les câbles de connexion du ventilateur du système dans les clips du châssis. Connectez le câble du ventilateur du système à... - Page 30 Déconnectez le câble du capteur thermique de la carte système. Libérez le câble du capteur thermique des clips du châssis. Appuyez document sur les languettes de chaque côté pour libérer et retirer le capteur thermique du châssis.
-
Page 31: Installation Du Capteur Thermique Avant
Installation du capteur thermique avant Fixez le capteur thermique à l'avant du châssis. Placez le câble du capteur thermique dans les clips du châssis. Connectez le câble du capteur thermique à la carte système. Installez le disque dur. Installez le cache avant. Installez le capot. - Page 32 Appuyez sur les clips de chaque côté de l'interrupteur d'alimentation pour le libérer du châssis et tirez l'interrupteur hors de l'ordinateur. Faites passer le câble de l'interrupteur d'alimentation par l'avant de l'ordinateur.
-
Page 33: Installation De L'interrupteur D'alimentation
Installation de l'interrupteur d'alimentation Faites passer le câble de l'interrupteur d'alimentation par l'avant de l'ordinateur. Fixez le câble au châssis. Connectez le câble à la carte système. Installez le cache avant. Installez le capot. Après une intervention dans l'ordinateur . Suivez les procédures dans Retrait de la carte d'entrée/sortie Suivez les procédures dans... - Page 34 Retrait et libération du câble d'alimentation et du câble E/S du clip du châssis. Appuyez sur le clip métallique et tirez vers le haut pour déconnecter le connecteur USB 3.0. Retirez la vis de fixation de la carte E/S à l'ordinateur.
-
Page 35: Installation De La Carte D'entrée/Sortie
Faites glisser la carte E/S vers la gauche de l'ordinateur et poussez la carte avec son câble hors de l'odinateur. Installation de la carte d'entrée/sortie Insérez la carte d'entrée/sortie dans son logement à l'avant du châssis. Faites glisser la carte d'entrée/Sortie vers la droite de l'ordinateur pour la fixer au châssis. Serrez les vis de fixation de la carte d'entrée/sortie au châssis. - Page 36 Retirez les vis de fixation de la carte système au châssis. Faites glisser la carte système pour la sortir du châssis.
-
Page 37: Présentation De La Carte Système
Présentation de la carte système L'illustration suivante montre la carte système de l'ordinateur. 1. Connecteur PCI Express x16 (câblé comme x4) 11. Connecteurs des modules de mémoire (DIMM_1-4) 2. Connecteur de carte PCI 12. Connecteur interrupteur d'alimentation (PWR_SW) 3. Connecteur de carte PCI Express x1 13. -
Page 38: Installation De La Carte Système
21. Cavalier réinitialisation horloge temps réel(RTCRST) Installation de la carte système Alignez la carte système sur les connecteurs de port et placez la carte système dans le châssis. Serrez les vis de fixation de la carte système au châssis. Connectez tous les câbles à la carte système. Installez le processeur. -
Page 39: Chapitre 3: Configuration Du Système
La séquence de démarrage permet d'ignorer l'ordre des périphériques d'amorçage définis par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Lors du test à la mise sous tension (POST), lorsque le logo Dell s'affiche, vous pouvez : •... -
Page 40: Options De Configuration Du Système
Tableau 1. Touches de navigation Touches Navigation Touche Haut Passe au champ précédent. Touche Bas Passe au champ suivant. <Entrée> Permet de sélectionner une valeur dans le champ sélectionné (si applicable) ou de suivre le lien dans le champ. Barre d'espacement Développe ou réduit une liste déroulante, si applicable. <Tab>... - Page 41 Option Description • ST320LT007-9ZV142 / ST3250312AS • USB Storage Device (Périphérique de stockage USB) • CD/DVD/CD-RW Drive (Lecteur CD/DVD; CD-RW) • Onboard NIC (Carte NIC intégrée) Boot List Option (Option de liste • Legacy (Existant) de démarrage) • UEFI Date/Time (Date/heure) Permet de définir la date et l'heure.
- Page 42 Option Description SMART Reporting (Rapports Ce champ détermine si les erreurs de disque dur des lecteurs intégrés sont signalées SMART) au cours du démarrage du système. Cette technologie fait partie de la spécification SMART (Self Monitoring Analysis and Reporting Technology). •...
- Page 43 Option Description • Enter the new password (Entrer le nouveau mot de passe) • Confirm the new password (Confirmer le nouveau mot de passe) Permet de définir, changer ou supprimer le mot de passe du disque dur interne de Internal HDD-0 Password (Mot l'ordinateur (HDD).
- Page 44 Option Description • Activate (Activer) CPU XD Support (Support XD Permet d'activer ou de désactiver le mode de désactivation d'exécution du CPU) processeur. • Enable CPU XD Support (Activer le support CPU XD) : cette option est activée par défaut. OROM Keyboard Access Permet de déterminer si vous accéder aux écrans de configuration OROM (Option (Accès au clavier OROM)
- Page 45 Tableau 6. Power Management (Gestion de l'alimentation) Option Description AC Recovery (Récupération Indique comment l'ordinateur réponse lorsqu'une alimentation CA est appliquée après une coupure d'alimentation CA. Vous pouvez définir la récupération CA comme suit : • Power Off (Hors tension (défaut) •...
- Page 46 Option Description • WLAN Only (WLAN uniquement) : permet de mettre le système sous tension avec des signaux WLAN spéciaux. (pour Ultra Small Form Factor uniquement) • LAN or WLAN Only (LAN ou WLAN uniquement) : permet de mettre le système sous tension avec des signaux WLAN spéciaux.
- Page 47 Tableau 9. Maintenance Option Description Service Tag (Numéro de Affiche le numéro de service de l'ordinateur. service) Asset Tag (Numéro Permet de créer un numéro d'inventaire système si aucun numéro d'inventaire n'est d'inventaire) défini. Cette option n'est pas définie par défaut. SERR Messages (Messages Contrôle le mécanisme des messages SERR.
-
Page 48: Mise À Jour Du Bios
Choose from My Products and Services List (Choisir dans la liste Mes produits et services) c) Choose from a list of all Dell products (Choisir dans la liste de tous les produits Dell) Dans l'écran de l'application et des pilotes, sous la liste déroulante Operating System (Système d'exploiration), sélectionnez BIOS. -
Page 49: Positions Des Cavaliers
Cliquez sur Save (Enregistrer) pour enregistrer le fichier sur l'ordinateur. Cliquez sur Run (Exécuter) pour installer les paramètres BIOS actualisés sur l'ordinateur. Suivez les instructions qui s'affichent. Positions des cavaliers Pour changer un cavalier, retirez-le et placez-le avec précaution dans l'emplacement indiqué sur la carte système. Le tableau suivant répertorie les positions des cavaliers de la carte système. -
Page 50: Suppression Ou Modification D'un Mot De Passe Système Et/Ou De Configuration
– Un mot de passe peut contenir jusqu'à 32 caractères. – Le mot de passe peut contenir des nombres de 0 à 9. – Seules les minuscules sont acceptées. – Seuls les caractères spéciaux suivants sont valides : espace, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Entrez de nouveau le mot de passe lorsqu'un message le demande. - Page 51 Retirez le cavalier PSWD de la carte système. REMARQUE: Les mots de passe existants ne sont pas activés (effacés) tant que l'ordinateur démarre sans le cavalier. Installez le capot. REMARQUE: Si vous définissez un nouveau mot de passe système et/ou de configuration avec le cavalier PSWD installé, le système désactive le ou les nouveaux mots de passe lors du redémarrage suivant.
-
Page 53: Chapitre 4: Diagnostics
Diagnostics En cas de problème avec l'ordinateur, exécutez les diagnostics ePSA avant de contacter l'assistance technique de Dell. Les diagnostics visent à tester le matériel de l'ordinateur sans équipement supplémentaire ou risque de perte de données. Si vous ne parvenez pas à résoudre le problème vous-même, le personnel de maintenance et d'assistance peut utiliser les résultats des diagnostics pour vous aider à... -
Page 55: Chapitre 5: Dépannage De L'ordinateur
Dépannage de l'ordinateur Vous pouvez dépanner l'ordinateur en utilisant les indicateurs, tels que les voyants de diagnostic, les bips et les messages d'erreur lors de l'utilisation de l'ordinateur. Diagnostics par le voyant d'alimentation Le voyant du bouton d'alimentation situé à l'avant du châssis fonctionne également comme voyant de diagnostic bicolore. -
Page 56: Codes De Bips
L'ordinateur n'a pas pu exécuter la routine de démarrage trois fois de précédentes du système ont échoué au suite pour la même erreur. Contactez Dell et signalez le code du point de point de contrôle [nnnn]. Pour obtenir une contrôle (nnnn) au technicien. - Page 57 Message d'erreur Description Diminution de la mémoire disponible Un ou plusieurs modules de mémoire peuvent être défaillants ou mal installés. Réinstallez-les et remplacez-les, si nécessaire. Erreur de recherche sur le lecteur de Un câble peut être lâche ou les informations de configuration de disquette 0 l'ordinateur peuvent ne pas correspondre à...
- Page 58 AVERTISSEMENT : le système de Lors du démarrage initiale, le lecteur a détecté des erreurs possibles. surveillance de disque de Dell a détecté que Lorsque l'ordinateur a démarré, sauvegardez immédiatement les le lecteur [0/1] sur le contrôleur EIDE...
- Page 59 Dell. la valeur None (Aucun), puis retirez le lecteur de l'ordinateur. Erreur d'écriture Le système d'exploitation ne peut pas lire la disquette ou le disque dur.
-
Page 61: Chapitre 6: Caractéristiques
Intel Core i7 series • Intel Pentium Dual Core series • Intel Celeron series REMARQUE: Intel Celeron series est disponible uniquement pour Dell OptiPlex 7010. Cache total Jusqu'à 8 Mo de cache en fonction du type de processeur Tableau 15. Mémoire Caractéristique Spécification... - Page 62 Caractéristique Spécification • Intel HD Graphics 2000 (iCore DC/QC Jeu de puces Intel 7 Series Express CPU-GPU combo) • Intel HD Graphics 2500/4000 (i3/i5/i7 DC/QC Jeu de puces Intel 7 Series Express CPU-GPU Combo) Séparée Carte graphique PCI Express x16 Tableau 17.
- Page 63 Caractéristique Spécification Ultra compact aucun PCI Express x1 : Mini-tour jusqu'à trois cartes pleine hauteur Bureau jusqu'à trois cartes demi-hauteur Compact jusqu'à deux cartes demi-hauteur Ultra compact aucun PCI-Express x16 : Mini-tour jusqu'à deux cartes pleine hauteur Bureau jusqu'à deux cartes demi-hauteur Compact jusqu'à...
- Page 64 Tableau 23. Connecteurs externes Caractéristique Spécification Audio : Panneau avant un connecteur microphone et un connecteur casque Panneau arrière un connecteur sortie ligne et un connecteur entrée ligne/ microphone Carte réseau un connecteur RJ45 Série un connecteur 9 broches ; compatible 16550 C Parallèle un nconnecteur 25 broches (en option pour mini-tour, bureau et compact)
- Page 65 Caractéristique Spécification Ultra compact aucun largeur de données Mini PCI Express (maximum) – une voie PCI Express et une interface USB : Mini-tour, bureau, compact aucun Ultra compact un connecteur 52 broches Série ATA : Mini-tour quatre connecteurs 7 broches Bureau trois connecteurs 7 broches Compact...
- Page 66 Caractéristique Spécification Ultra compact un connectur 8 broches, un connecteur 6 broches et un connecteur 4 broches Tableau 25. Commandes et voyants Caractéristique Spécification Avant de l'ordinateur : Voyant du bouton d'alimentation Voyant blanc — blanc fixe, indique le fonctionnement. Blanc clignotant, indique que l'ordinateur est en veille.
- Page 67 REMARQUE: La dissipation thermique est calculée à partir de la puissance nominale du bloc d'alimentation. Alimentation Puissance Dissipation de chaleur Tension maximale Pile bouton Pile bouton 3 V CR2032 lithium Tableau 27. Dimensions physiques Caractéristiques Hauteur Largeur Profondeur Poids physiques Mini-tour 36,00 cm (14,17 17,50 cm (6,89...
-
Page 69: Chapitre 7: Contacter Dell
Contacter Dell Pour prendre contact avec Dell pour des questions commerciales, de support technique ou de service clientèle : 1. Rendez-vous sur le site support.dell.com. 2. Sélectionnez l'option appropriée dans le menu déroulant Choisissez un pays ou une région situé au bas de la page.
