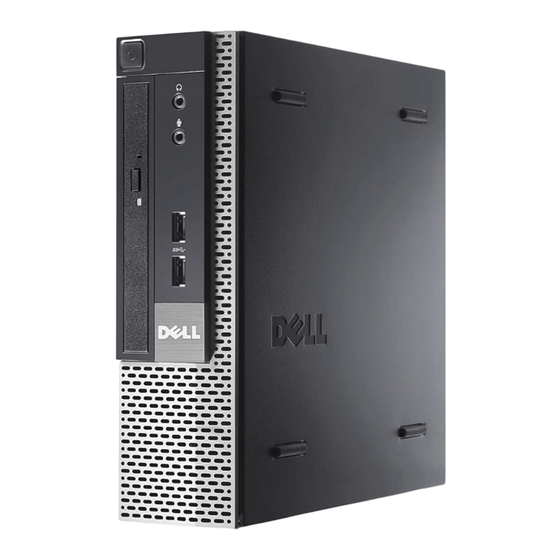

Dell OptiPlex 9010 Manuel Du Propriétaire
Masquer les pouces
Voir aussi pour OptiPlex 9010:
- Manuel du propriétaire (70 pages) ,
- Manuel d'installation (11 pages) ,
- Guide rapide (5 pages)
Manuels Connexes pour Dell OptiPlex 9010
Sommaire des Matières pour Dell OptiPlex 9010
- Page 1 Dell OptiPlex 9010/7010 ultra-compact Manuel du propriétaire Modèle réglementaire: D01U Type réglementaire: D01U003...
- Page 2 AVERTISSEMENT : Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessures corporelles ou même de mort. Copyright © 2015 Dell Inc. Tous droits réservés. Ce produit est protégé par les lois américaines et internationales sur le copyright et la propriété intellectuelle. Dell et le logo Dell sont des marques commerciales de Dell Inc.
- Page 3 Table des matières 1 Intervention à l'intérieur de votre ordinateur................. 5 ......................... 5 Avant d’intervenir dans l’ordinateur ..........................6 Mise hors tension de l’ordinateur .........................6 Après une intervention dans l'ordinateur 2 Retrait et installation des composants..................8 ..............................8 Outils recommandés ...............................8 Dépose du capot ................................
- Page 4 Désactivation d'un mot de passe système 4 Diagnostics..........................49 ................49 Diagnostisc ePSA (Enhanced Pre-Boot System Assessment) 5 Dépannage de l'ordinateur......................50 ....................... 50 Diagnostics par le voyant d'alimentation ................................51 Codes de bips ..............................51 Messages d'erreur 6 Spécifications..........................56 7 Contacter Dell ........................... 64...
- Page 5 Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
- Page 6 Déconnectez tous les câbles externes du système. Débranchez du secteur l’ordinateur et tous les périphériques qui y sont connectés. Appuyez sur le bouton d'alimentation et maintenez-le enfoncé lorsque l'ordinateur est débranché afin de mettre à la terre la carte système. Retirez le capot.
- Page 7 PRÉCAUTION : Pour connecter un câble réseau, connectez le câble au périphérique réseau, puis à l'ordinateur. Connectez le câble téléphonique ou le câble réseau à l'ordinateur. Connectez l'ordinateur et tous les périphériques connectés à leurs prises secteur. Mettez sous tension l'ordinateur. Si nécessaire, vérifiez que l'ordinateur fonctionne correctement en exécutant les diagnostics Dell.
- Page 8 Retrait et installation des composants Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur. Outils recommandés Les procédures dans ce document peuvent nécessiter les outils suivants : • petit tournevis à tête plate • tournevis cruciforme •...
- Page 9 Pose du capot Placez le capot sur l'ordinateur. Faites glisser le capot vers l'avant du châssis jusqu'à ce qu'il soit complètement engagé. Serrez la vis en sens horaire pour fixer le capot de l'ordinateur. Après une intervention dans l'ordinateur . Suivez les procédures dans Dépose du cadre avant Avant d'intervenir à...
- Page 10 Pose du cadre avant Insérez les crochets du bord inférieur du panneau avant dans les logements du châssis. Faites pivoter le cadre vers l'ordinateur pour engager les agrafes de maintien du panneau avant jusqu'à l'encliquetage en position. Posez le capot. Après une intervention dans l'ordinateur .
- Page 11 Déposez le câble de données et le câble d'alimentation du lecteur optique. Soulevez le bâti des lecteurs en utilisant la poignée et retournez-le. Levez le bâti des lecteurs et déposez le câble de données et le câble d'alimentation de l'arrière du disque dur.
- Page 12 Déposez le bâti des lecteurs de l'ordinateur. Pose du bâti des lecteurs Placez le bâti des lecteurs sur le bord de l'ordinateur près du cadre avant pour accéder aux connecteurs de câbles sur le disque dur. Connectez le câble de données et le câble d'alimentation à l'arrière du disque dur. Basculez le bâti des lecteurs pour l'insérer dans le châssis.
- Page 13 Dépose de la carte réseau sans fil WLAN (Wireless Local Area Network) Avant d'intervenir à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Déposez : a. le capot b. le cadre avant c. le bâti des lecteurs Débranchez les câbles de la carte réseau sans fil WLAN.
- Page 14 Glissez et déposez le connecteur de l'ordinateur. Pose de la carte de réseau sans fil WLAN Alignez et positionnez le connecteur dans le logement de l'ordinateur. Alignez la pastille de l'antenne sur le connecteur. Serrez les vis de fixation de la pastille de l'antenne sur le connecteur de la carte WLAN.
- Page 15 Dépose du lecteur optique Avant d'intervenir à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Déposez : a. le capot b. le cadre avant c. le bâti des lecteurs Appuyez sur le loquet du lecteur optique puis faites glisser le lecteur optique pour le sortir. Courbez le support du lecteur optique pour déposer le lecteur optique du support.
- Page 16 Pose du disque dur Insérez le disque dur dans le support. Glissez le disque dur dans le bâti des lecteurs. Serrez les vis de fixation du disque dur au bâti des lecteurs. Posez le bâti des lecteurs. Posez le cadre avant. Posez le capot.
- Page 17 Règles concernant le module mémoire Pour optimiser les performances de l'ordinateur, suivez les instructions ci-dessous lorsque vous configurez la mémoire système : • Des modules de mémoire de différentes taille peuvent être combinés (par exemple, 2 Go et 4 Go), mais tous les canaux remplis doivent avoir des configurations identiques.
- Page 18 Pose de la mémoire Alignez l'encoche de la carte de mémoire avec la languette du connecteur de la carte système. Appuyez sur le module de mémoire jusqu'à ce que les languettes reviennent en place pour fixer le module . Posez le bâti des lecteurs. Posez le cadre avant.
- Page 19 Pose de la pile bouton Placez la pile bouton dans son logement sur la carte système. Appuyez sur la pile jusqu'à ce que le loquet revienne en place et la bloque. Posez le dissipateur de chaleur. Posez le bâti des lecteurs. Posez le cadre avant.
- Page 20 Déposez les vis de fixation du ventilateur système au châssis. Déposez le ventilateur du châssis. Pose du ventilateur système Placez le ventilateur système dans le châssis. Serrez les vis de fixation du ventilateur au châssis. Faites passer les câbles du connecteur du ventilateur système dans les colliers du châssis. Connectez le câble du ventilateur système à...
- Page 21 Déposez le câble du haut-parleur sous le câble du ventilateur du système et l'antenne WLAN (Wireless Local Area Network) (si elle est installée). Libérez le loquet et faites pivoter le haut-parleur.
- Page 22 Déposez le haut-parleur du châssis. Pose du haut-parleur interne Placez le haut-parleur à l'emplacement approprié à l'arrière du châssis. Pivotez jusqu'au verrouillage du loquet en position. Faites passer le câble du haut-parleur sous le câble du ventilateur du système et l'antenne WLAN (Wireless Local Area Network) (si elle est installée).
- Page 23 Dépose de l'interrupteur d'alimentation Avant d'intervenir à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Déposez : a. le capot b. le cadre avant c. le bâti des lecteurs Débranchez le câble de l'interrupteur d'alimentation du châssis. Déposez la vis et tirez la carte de l'interrupteur d'alimentation pour le sortir de l'ordinateur.
- Page 24 Dépose du panneau d'entrée/sortie (E/S) Avant d'intervenir à l'intérieur de votre ordinateur . Suivez les procédures décrites dans la section Déposez : a. le capot b. le cadre avant c. le bâti des lecteurs Libérez le câble d'alimentation et le câble d'E/S du collier du châssis. Déposez les vis fixant le panneau d'E/S à...
- Page 25 Pose du panneau d'entrée/sortie (E/S) Alignez le panneau d'entrée/sortie sur le cadre d'entrée/sortie et serrez les vis pour fixer le panneau. Insérez le panneau d'entrée/sortie dans le logement à l'avant du châssis. Serrez les vis de fixation du panneau d'entrée/sortie à l'ordinateu à l'aide d'un tournevis. Connectez le câble de données du panneau d'entrée/sortie à...
- Page 26 Déposez les vis de fixation de l'alimentation au châssis. Glissez le bloc d'alimentation vers l'intérieur et soulevez-le pour le sortir de l'ordinateur. Pose du bloc d'alimentation Placez le bloc d'alimentation dans le châssis et poussez-le vers l'extérieur pour l'installer. Serrez les vis de fixation de l'alimentation à l'arrière de l'ordinateur. Serrez les vis de fixation de l'alimentation au châssis.
- Page 27 Connectez les câbles à la carte système. Posez le dissipateur de chaleur. Posez l'interrupteur d'intrusion. Posez le bâti des lecteurs. Posez le cadre avant. Posez le capot. Après une intervention dans l'ordinateur . 10. Suivez les procédures dans Dépose du dissipateur de chaleur Avant d'intervenir à...
- Page 28 Appuyez sur le levier de dégagement vers le bas et l'extérieur pour libérer le croquet de retenue du ventilateur. Soulevez le haut de l'ensemble dissipateur de chaleur/ventilateur. Desserrez les vis imperdables de fixation de l'ensemble dissipateur de chaleur/ventilateur à la carte système. Soulevez l'ensemble dissipateur de chaleur/ventilateur pour le déposer de l'ordinateur.
- Page 29 Posez l'ensemble avec le ventilateur vers le bas et la graisse thermique vers le haut. Pose du dissipateur de chaleur Placez le dissipateur de chaleur dans le châssis. Serrez les vis imperdables pour fixer le dissipateur de chaleur sur la carte système. Appuyez sur le levier de dégagement vers le bas et vers l'intérieur pour fixer le crochet de retenue du ventilateur.
- Page 30 Pose du processeur Insérez le processeur dans son emplacement. Vérifiez que le processeur est correctement installé. Appuyez sur le levier de dégagement et amenez-le vers l'avant pour le fixer avec le crochet de retenue. Posez le dissipateur de chaleur. Posez le bâti des lecteurs. Posez le cadre avant.
- Page 31 Débranchez tous les câbles connectés à la carte système. Déposez les vis de fixation de la carte système au châssis.
- Page 32 Déposez le vis à tête hexagonale de 7 mm de la carte système. Faites glisser la carte système vers l'avant de l'ordinateur et déposez-la.
- Page 33 Disposition de la carte système L'image ci-dessous présente la disposition de la carte système. connecteurs pour modules de mémoire câble de haut-parleur interne connecteur audio USB connecteur de ventilateur de processeur processeur connecteur du ventilateur système cavalier de mot de passe carte mini-PCIe câble d'alimentation HDD_ODD cavalier de réinitialisation d'horloge temps réel...
- Page 34 Pose de la carte système Alignez la carte système sur les connecteurs de port et insérez la carte système dans le châssis. Serrez les vis de fixation de la carte système au châssis. Branchez tous les câbles sur la carte système. Posez le haut-parleur.
- Page 35 La séquence de démarrage permet d'ignorer l'ordre des périphériques d'amorçage définis par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Lors du test à la mise sous tension (POST), lorsque le logo Dell s'affiche, vous pouvez : •...
- Page 36 Tableau 1. Touches de navigation Touches Navigation Flèche vers le haut Permet de revenir au champ précédent. Flèche vers le bas Permet de passer au champ suivant. <Entrée> Permet de sélectionner une valeur dans le champ sélectionné (si applicable) ou de suivre le lien dans le champ.
- Page 37 Option Description • CD/DVD/CD-RW Drive (Lecteur de CD/DVD/CD-RW) • Onboard NIC (Carte réseau intégrée) Boot List Option • Legacy (Hérité) • UEFI Date/Time Permet de définir la date et l'heure. Les modifications de date et d'heure système sont appliquées immédiatement. Tableau 3.
- Page 38 Option Description SMART Reporting Ce champ indique si les erreurs de disques durs intégrés sont signalées lors du démarrage du système. Cette technologie s'intègre dans la spécification SMART (Self Monitoring Analysis and Reporting Technology). • Enable SMART Reporting (Activer la création de rapports SMART). Cette option est désactivée par défaut.
- Page 39 Option Description • Enter the new password (Entrer le nouveau mot de passe) • Confirm the new password (Confirmer le nouveau mot de passe) Permet de définir, changer ou supprimer le mot de passe du disque dur interne de Internal HDD-0 Password l'ordinateur (HDD).
- Page 40 Option Description • Désactiver • Activer CPU XD Support Permet d'activer ou de désactiver le mode de désactivation d'exécution du processeur. • Enable CPU XD Support (Activer la prise en charge XD de l'UC) : cette option est activée par défaut. OROM Keyboard Access Permet de déterminer si vous accéder aux écrans de configuration OROM (Option Read Only Memory) via des touches de raccourci pendant le démarrage.
- Page 41 Option Description • Append from File (Ajouter à partir d'un fichier) : ajoute une clé à la base de données actuelle à partir d'un fichier utilisateur sélectionné. • Delete (Supprimer) : supprime la clé sélectionnée. • Reset All Keys (Réinitialiser toutes les clés) : réinitialise les clés selon les paramètres par défaut.
- Page 42 Option Description • Every Day (Tous les jours) : le système s'allume tous les jours à l'heure spécifiée ci-dessus. • Weekdays (Jours de semaine) : le système s'allume du lundi au vendredi à l'heure spécifiée ci-dessus. • Select Days (Sélectionner des jours) : le système s'allume les jours sélectionnés à...
- Page 43 Tableau 8. POST Behavior Option Description Numlock LED Spécifie s'il est possible d'activer la fonctionnalité VerrNum lors de l'amorçage du système. Cette option est activée par défaut. Keyboard Errors (Erreurs liées Indique si les erreurs liées au clavier sont signalées à l'amorçage. Cette option est au clavier) activée par défaut.
- Page 44 Option Description Integrated REMARQUE : Ce champ est pertinent uniquement lorsque le contrôle NIC (Carte NIC intégrée) dans le groupe System Configuration (Configuration Enabled with ImageServer (Activé avec ImageServer). système) a la valeur ImageServer IP Indique l'adresse IP statique principale du serveur ImageServer avec lequel le logiciel client communique.
- Page 45 à jour est disponible. Pour les ordinateurs portables, vérifiez que la batterie est complètement chargée et que l'ordinateur est connecté au secteur. Redémarrez l'ordinateur. Rendez-vous sur dell.com/support. Entrez le Service Tag (Numéro de service) ou le Express Service Code (Code de service express), puis cliquez sur Submit (Envoyer).
- Page 46 RTCRST broche 1 et 2 Réinitialisation de l'horloge temps réel. Peut être utilisé pour le dépannage. Mot de passe système et de configuration Vous pouvez définir un mot de passe système et un mot de passe de configuration pour protéger l’ordinateur. Type de mot de passe Description Mot de passe Mot de passe que vous devez entrer pour ouvrir un session sur le système.
- Page 47 Tapez le mot de passe de configuration que vous avez entré précédemment et cliquez sur OK. Appuyez sur <Echap> ; un message demande d'enregistrer les modifications. Appuyez sur <Y> pour les enregistrer. L'ordinateur redémarrage. Suppression ou modification d'un mot de passe système et/ou de configuration Vérifiez que l'état de mot de passe est Déverrouillé...
- Page 48 10. Installez le capot. Après une intervention dans l'ordinateur . 11. Suivez les procédures dans 12. Mettez l'ordinateur sous tension. 13. Accédez à la configuration du système et définissez un nouveau mot de passe système ou de configuration. Voir Définition d'un mot de passe système .
- Page 49 Diagnostics En cas de problème avec l'ordinateur, exécutez les diagnostics ePSA avant de contacter l'assistance technique de Dell. Les diagnostics visent à tester le matériel de l'ordinateur sans équipement supplémentaire ou risque de perte de données. Si vous ne parvenez pas à résoudre le problème vous-même, le personnel de maintenance et d'assistance peut utiliser les résultats des diagnostics pour vous aider à...
- Page 50 Dépannage de l'ordinateur Vous pouvez dépanner l'ordinateur en utilisant les indicateurs, tels que les voyants de diagnostic, les bips et les messages d'erreur lors de l'utilisation de l'ordinateur. Diagnostics par le voyant d'alimentation Le voyant du bouton d'alimentation situé à l'avant du châssis fonctionne également comme voyant de diagnostic bicolore.
- Page 51 Alerte ! Les tentatives L'ordinateur n'a pas pu exécuter la routine de démarrage trois fois de suite pour la même de démarrage erreur. Contactez Dell et signalez le code du point de contrôle (nnnn) au technicien. précédentes du système ont échoué...
- Page 52 Message d'erreur Description erroné lors de la lecture du disque. Erreur du contrôleur Le disque dur ou le contrôleur associé est défectueux. Erreur de données Le lecteur de disquette ou le disque dur ne peut pas lire les données. Pour le système d'exploitation Windows, exécutez l'utilitaire chkdsk pour vérifier la structure des fichiers de la disquette ou du disque dur.
- Page 53 Message d'erreur Description Erreur du clavier Un câble ou un connecteur est peut-être lâche ou le clavier ou le contrôleur du clavier/de la souris est peut-être défaillant. Erreur de ligne Un module de mémoire est peut-être défaillant ou mal installé. Réinstallez-les modules et d'adresse à...
- Page 54 (pour les surveillance de procédures d'installation, voir la section "Ajout ou retrait des composants" correspondant à disque de Dell a votre ordinateur). Si vous ne disposez pas d'un lecteur de rechange et que le lecteur n'est pas détecté que le lecteur le seul périphérique amorçable, entrez dans la configuration du système et affectez au...
- Page 55 Dell. Erreur d'écriture Le système d'exploitation ne peut pas lire la disquette ou le disque dur. Erreur d'écriture sur Le système d'exploitation ne peut pas lire la disquette ou le disque dur.
- Page 56 • Intel Pentium Dual Core • Intel Celeron REMARQUE : la série Intel Celeron est uniquement disponible pour le Dell OptiPlex 7010. Cache total Jusqu’à 8 Mo de mémoire cache en fonction du type de processeur Tableau 16. Mémoire Caractéristique Spécification...
- Page 57 Tableau 17. Vidéo Caractéristique Spécification Intégré • Intel HD Graphics (CPU-GPU Celero/Pentium) • Intel HD Graphics 2000 (CPU-GPU combiné iCore DC/QC Intel 7 Series Express Chipset) • Intel HD Graphics 2500/4000 (CPU-GPU combiné i3/i5/i7 DC/QC Intel 7 Series Express Chipset) Dédié...
- Page 58 Caractéristique Spécification Bureau Jusqu’à une carte profil bas Compact (SFF) Aucune Ultra-compact (USFF) Aucune PCI Express x1 : Mini-tour Jusqu’à trois cartes pleine hauteur Bureau Jusqu’à trois cartes profil bas Compact (SFF) Jusqu’à deux cartes profil bas Ultra-compact (USFF) Aucune PCI-Express x16 : Mini-tour Jusqu’à...
- Page 59 Caractéristique Spécification Ultra-compact (USFF) Aucun Tableau 24. Connecteurs externes Caractéristique Spécification Audio : Panneau avant Un connecteur pour microphone et un connecteur pour écouteurs Panneau arrière Un connecteur pour ligne de sortie et un connecteur pour ligne d’entrée/microphone Carte réseau Un port RJ45 Série Un connecteur à...
- Page 60 Caractéristique Spécification Ultra-compact (USFF) Aucun Largeur de données PCI Express x16 (maximale) – 16 voies PCI Express : Mini-tour, bureau, compact (SFF) Un connecteur à 164 broches Ultra-compact (USFF) Aucun Largeur de données Mini PCI Express (maximale) – une voie PCI Express et une interface USB : Mini-tour, bureau, compact (SFF) Aucun Ultra-compact (USFF)
- Page 61 Caractéristique Spécification Mini-tour, bureau, compact (SFF) Un connecteur à 24 broches et un à 4 broches Ultra-compact (USFF) Un connecteur à 8 broches, un à 6 broches et un à 4 broches Tableau 26. Commandes et voyants Caractéristique Spécification Avant de l’ordinateur : Voyant du bouton d’alimentation Blanc : un voyant blanc fixe indique un état de marche ;...
- Page 62 REMARQUE : la dissipation thermique est calculée à partir de la puissance nominale du bloc d’alimentation. Alimentation Puissance Dissipation thermique Tension maximale Ultra-compact (USFF) 200 W 758 BTU/h 100 VCA à 240 VCA, 50 Hz à 60 Hz, 2,9 A Pile bouton Pile bouton au lithium 3 V CR2032 Tableau 28.
- Page 64 Contacter Dell Pour prendre contact avec Dell pour des questions commerciales, de support technique ou de service clientèle : Rendez-vous sur le site support.dell.com. Sélectionnez l'option appropriée dans le menu déroulant Choisissez un pays ou une région situé au bas de la page.
